NPM-D3 EJM6DC-MB-07O-07
7-2-4-2
NPM-D3 EJM6DC-MB-07O-07
单元调整
7-2-5-1
贴装头的吸嘴更换 1
操作篇
7-2-5
选择设置在贴装头上的吸嘴，把其收纳于吸嘴交换器，或者选择收纳在吸嘴交换器内的吸嘴，设置在贴装头，
对这两种方法进行说明。
● 都需要进行。

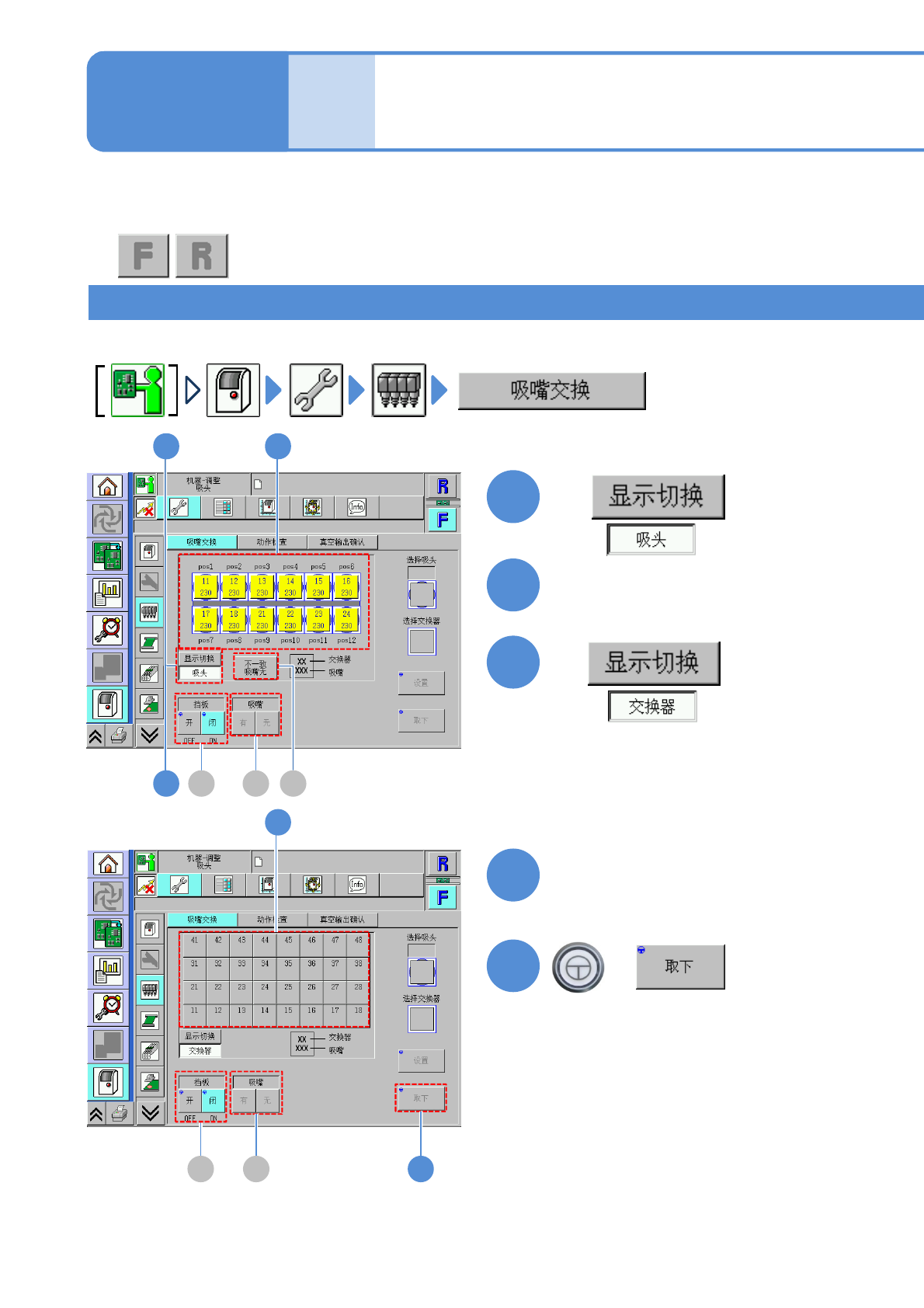

吸嘴的拆卸
卸下移载贴装头的吸嘴，收纳于吸嘴交换器。
B C A
1
2
3
4
+
5
5B C
1 2
4
3
选择
选择需要卸下的吸嘴
在
选择
(按钮变成蓝色)
选择收纳吸嘴的位置
(按钮变成蓝色)
在
NPM-D3 EJM6DC-MB-07O-07
7-2-5-2
B
A
C
作为不一致吸嘴，以黄色表示的吸嘴位
置，设定为无吸嘴。
●如果与安装新生产数据的现状吸嘴有
不同吸嘴，以黄色显示。
选择吸嘴的有无。
+
或者
吸嘴交换器挡板的开闭
■打开挡板时
+
■关闭挡板时
