NPM-D3 EJM6DC- MB-07O- 07 机器参数 多功能识 别照相机的确认 2 A 照明模式 ●透过 : 透过模式 ● 1: 反射 1 模式 ● 2: 反射 2 模式 ● BGA: 反射 BGA 模式 設備に設置され ている フィー ダー の メモリ ー 情報 を表 示します 。 多功能识别照相 机照明值 B 照明 C 基准值 各照明的照明模 式的指示灯基 准值。 D 偏移值 各照明的照明模 式的指示灯偏 移值。 显示 颜色…

100%1 / 712
NPM-D3 EJM6DC-MB-07O-07
确认照明亮度
A
照明的亮度偏移值和亮度增益值
照明
种类
颜色 说明
透过
照明
红色
透过照明
・亮度偏移值
・亮度增益值
反射
照明
褐色
反射照明
・亮度偏移值
・亮度增益值
●反射判定値使用于照
明亮度的劣化判定。
侧面
照明
粉红色
侧面照明
・亮度偏移值
・亮度增益值
PIP 橘黄色
PIP照明(选购件)
・亮度偏移值
・亮度增益值
B
D
C
侧面照明
透过照明
反射照明
7-3-17-2
E
PIP照明(选购件)
框的扩大图
E
A
E
B
D
C
D
B
C

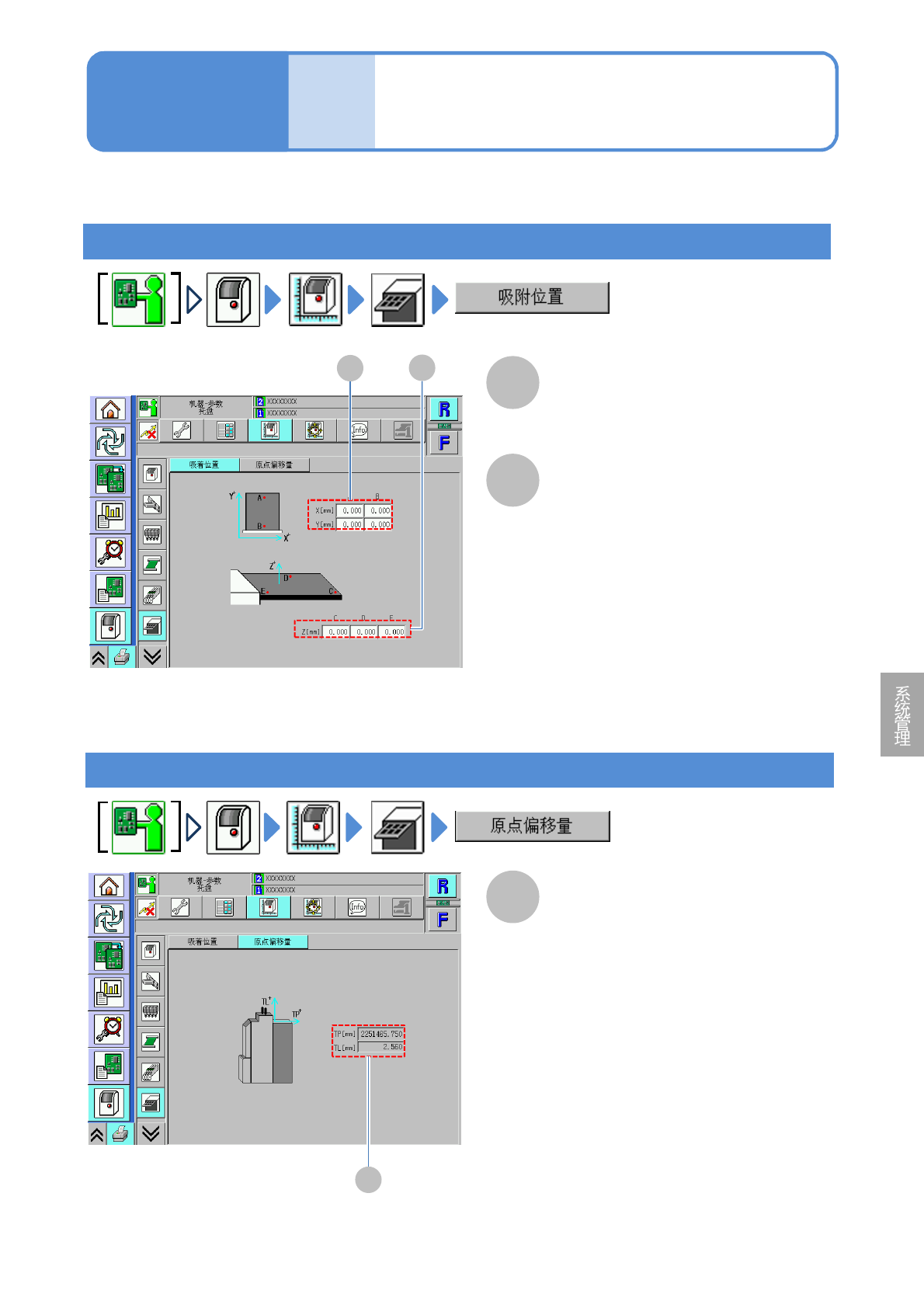

NPM-D3 EJM6DC-MB-07O-07
机器参数
多功能识别照相机的确认 2
A
照明模式
●透过:透过模式
●1:反射1模式
●2:反射2模式
●BGA:反射BGA模式
設備に設置されているフィーダーのメモリー情報を表示します。
多功能识别照相机照明值
B
照明
C
基准值
各照明的照明模式的指示灯基准值。
D
偏移值
各照明的照明模式的指示灯偏移值。
显示 颜色 照明种类
透过 红色 透过照明
反射 褐色 反射照明
侧面 粉红色 侧面照明
PIP 橘黄色
PIP照明
(选购件)
E
G
F
侧面照明
透过照明
反射照明
操作篇
7-3-17
7-3-17-3
H
PIP照明(选购件)
框的扩大图
H
A B C D
H
F E
G
E
F
G
NPM-D3 EJM6DC-MB-07O-07
机器参数
托盘原点偏移量和
吸着位置的确认
操作篇
7-3-18
7-3-18
●TP [mm]
托盘料架的TP轴的原点偏移值。
●TL [mm]
托盘料架的TL轴的原点偏移值。
确认吸着位置的偏移值
A
原点偏移值
确认原点偏移值
A
B
位置偏移值 X[mm]/Y[mm]
标记A、B点的X、Y方向的位置偏移值。
位置偏移值 Z[mm]
标记C、D、E的Z方向的位置偏移值。
确认托盘料架的吸着位置的偏移值、TP轴和TL轴的原点偏移值。
A
A
B
