AS-1801 3 项 目 内 容 单位 : mm 分别贴装时使用同一识别 标记时 注 : 斜线部分为不可设定范围 单位 : mm 分别贴装时使用不同识别 标记时 ( 分别在 A/B 区设 定 2 个 ( 或者 3 个 ) 识别标记 ) 注 : 斜线部分为不可设定范围 1203-001
AS-1801
2
项 目 内 容
8. 线路板的缺口
以及孔的限制
单位 : mm
【线路板检出可能条件】
在左图斜线部(尺寸B)
的宽度内，须存在线路
板宽度× 0.1(约10%)以
上宽度的线路板。
注 : 全部图的斜线部为不能有缺口范围。
斜线部若有缺口及孔时，请进行线路板定位教示，确认线路板是否
能够正常被定位。
另外，尺寸为设计基准尺寸。请留余量。
9. 线路板位置
补正方法
线路板识别
• 通过用线路板识别照相机识别线路板识别标记，补正线路板全体的位
置偏离量和线路板印刷图形的伸长量。
• 线路板全体补正在线路板上设定2处或3处线路板识别标记 (多倒角线
路板时，每个线路板设定2处)。
• 元件贴装点补正在线路板上设定1 ∼ 2处线路板识别标记。
单位 : mm
一次性贴装时
注 : 斜线部分为不可设定范围
B
A
A
固定滑道
线路板俯视图
Y x 0.45
(约 45%)
X
Y
Y x 0.35
(约 35%)
线路板
宽度
Y
B
A
流动方向
孔等
1207-002
AS-1801
3
项 目 内 容
单位 : mm
分别贴装时使用同一识别标记时
注 : 斜线部分为不可设定范围
单位 : mm
分别贴装时使用不同识别标记时
(分别在 A/B 区设定 2 个 (或者 3 个) 识别标记)
注 : 斜线部分为不可设定范围
1203-001
AS-1801
4
项 目 内 容

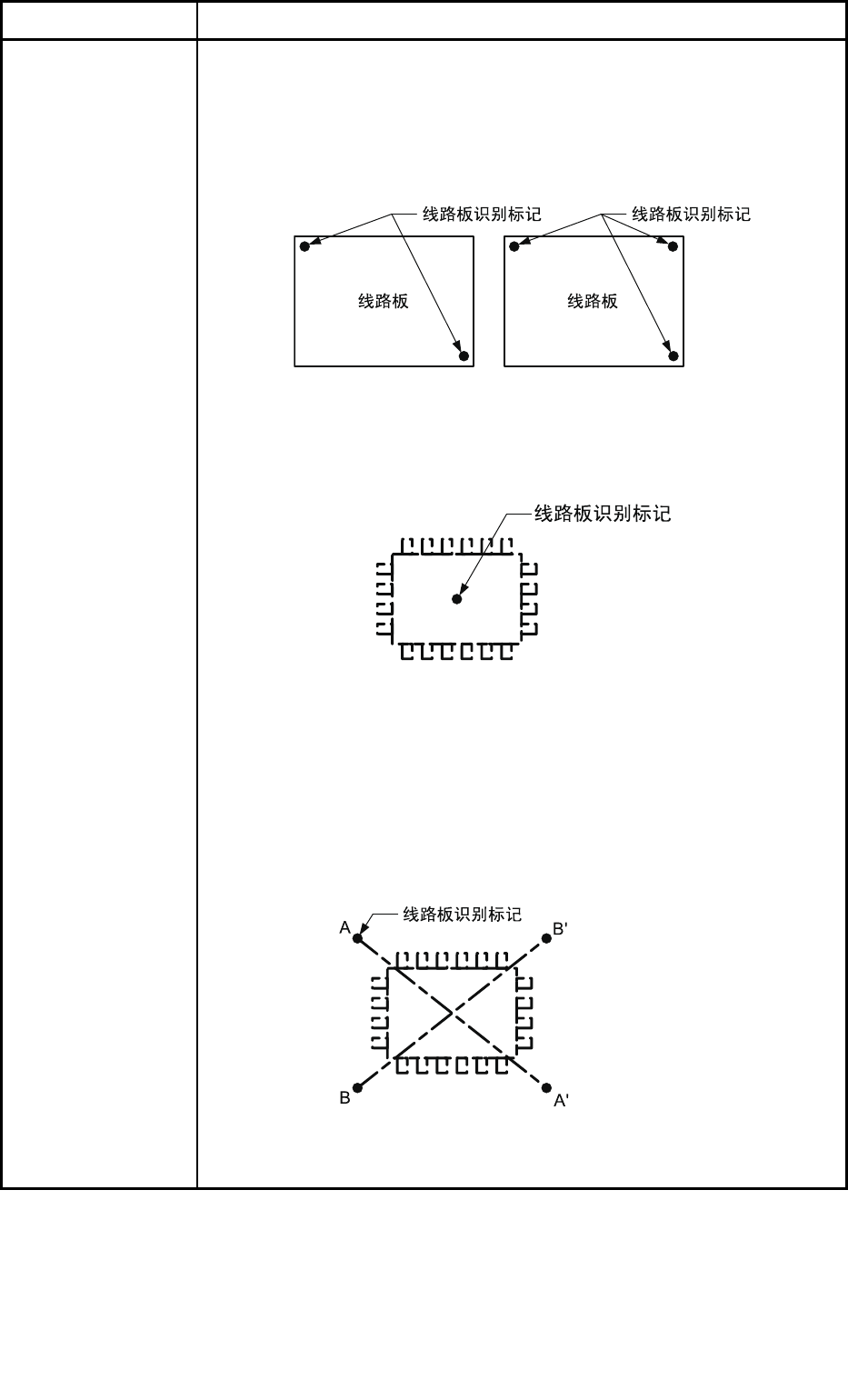

线路板全体补正用示例
为了提高识别精度，在2点识别时，请将线路板识别标记配置到对角
位置。
另外，在3点识别时，请将2点配置在对角位置，余下的1点配置在边
角附近。
元件贴装点补正用示例1 (1点识别)
请在元件贴装点中心或周围附近的任意1点上配置线路板识别标记。
建议位置 : 元件贴装点中心
元件贴装点补正用示例2 (2点识别)
请在元件贴装点中心附近的任意2点配置线路板识别标记。
建议位置 : 点对称
建议选择对于元件贴装点中心成为点对称的2点。
(A-A’/B-B’)
• 根据本线路板识别标记 (2点) 补正元件贴装位置和角度。
并且，2点识别在局部的印刷图形的偏离和歪斜中有效。
1203-001
