AS-1801 8 项 目 内 容 18. 元件识别 视 野 φ 62mm X 方向为 55.0mm ， Y 方向为 41.4mm 。 单位 : mm 摄 像 反射光方式 ( 通过反射光直接识别 元件 ) 注 : 根据不同元件有所限制 。 19. 线路板识别 视 野 约 16 × 12mm 识别领域 最大 10.0 × 10.0mm 识别 ( 处理 ) 时间 约 0.06 秒 / 标记 ( 包括读取图像时间 ) 摄 像 反射光方式 ( …
AS-1801
7
项 目 内 容
13. 安装头
可装备 4 个安装头/4 个横梁
吸嘴 : 各安装头最多 15 个
14. 吸嘴保管数
高速吸嘴储料器
最多可保管 16 个 (8 个 × 2 排)
最多 24 个 (选购件 8 个 × 3 排)
15. 搭载送料器数
最多 40 台 (20 台带式送料器 × 2 个送料器安装台)
注 : (a) 请使用SIGMA-F8用带式送料器。
使用SIGMA-G4/G5用、GXH系列用带式送料器时，部分使用条
件有限制。
(b) 不能使用其他装置的带式送料器及散装送料器。
16. 线路板程序数据
的存储量
最大步骤数 : 20,000 步骤/机种 (重复图形时)
最大存储机种数 : 100 机种
注 : 根据对应机种的线路板程序数据容量不同，有所限制。
17. 线路板程序数据
的编辑、输入和
输出
• 用主机触摸屏操作、键盘/指点杆鼠标 (选购件) 进行编辑。
• 用网络终端 (选购件) 进行编辑。
• 从网络终端 (选购件) 的存储装置通过以太网LAN连接输入数据。
• 传送到网络终端 (选购件) 的存储装置。
1207-002
AS-1801
8
项 目 内 容

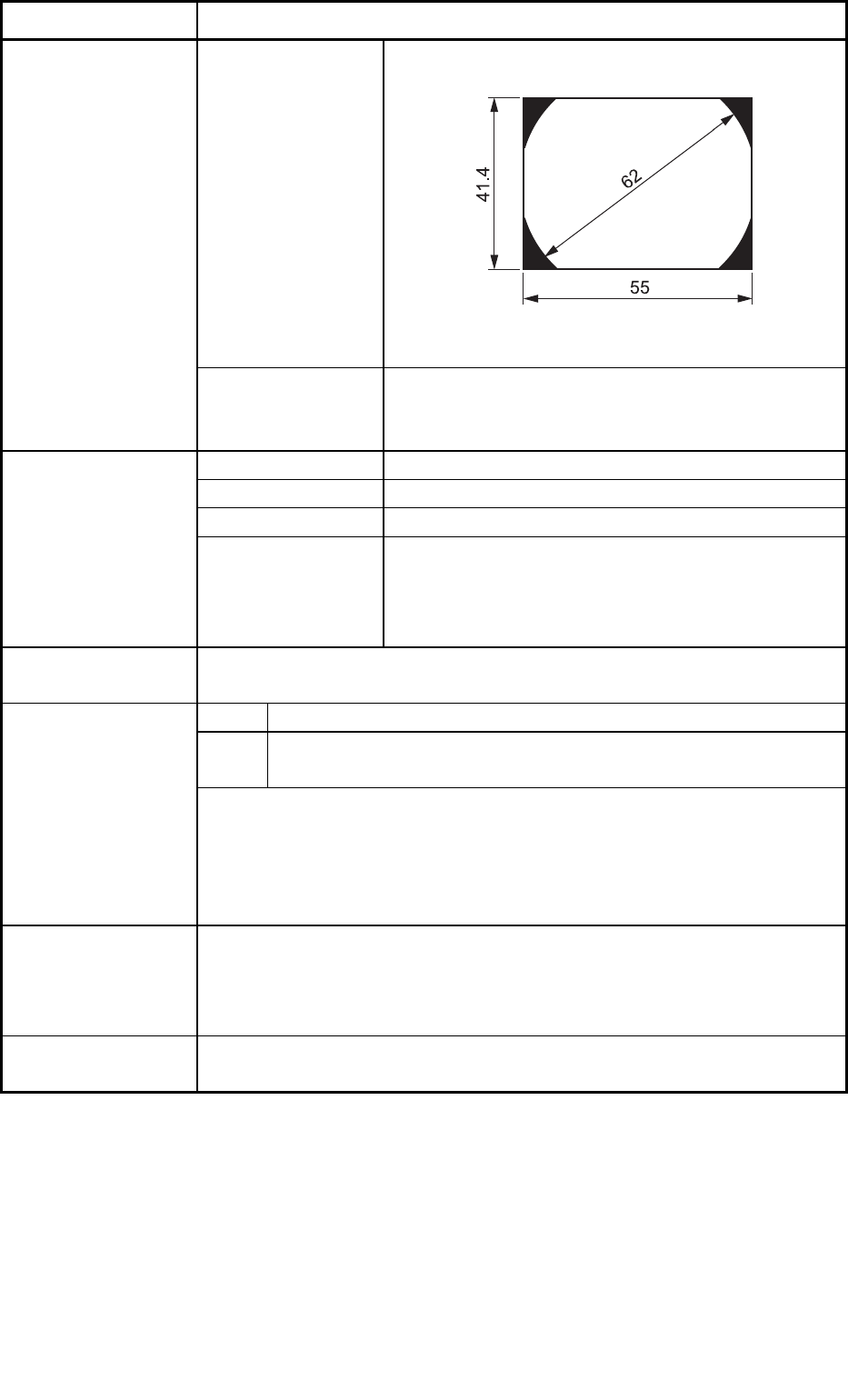

18. 元件识别 视 野
φ 62mm
X 方向为 55.0mm，Y 方向为 41.4mm。
单位 : mm
摄 像 反射光方式 (通过反射光直接识别元件)
注 : 根据不同元件有所限制。
19. 线路板识别 视 野 约 16 × 12mm
识别领域 最大 10.0 × 10.0mm
识别 (处理) 时间 约 0.06 秒/标记 (包括读取图像时间)
摄 像 反射光方式
(通过反射光区别识别标记)
(可根据识别标记对明/暗图案进行切换。)
20. 线路板识别标记 详细内容请参照“线路板识别标记的说明”内容。
21. 使用空气 供给
0.45 ∼ 0.69MPa (4.6 ∼ 7kgf/cm
2
)
设定
0.45MPa (4.6kgf/cm
2
)
注 : 运行中的气压必须为0.4MPa (4.1kgf/cm
2
) 以上。
注 : 请使用以下的干燥洁净空气。
水 分 : 露点 − 17°C 以下 (大气压)
油 分 : 0.1mg/m
3
以下 (ANR)
粉 尘 : 固体颗粒0.01µm 以下
22. 空气消费量 约 47L/min (生产运行时平均)、93L/min (生产运行时最大)
约 115L/min (送料器安装台1 处升降时)
约 230L/min (送料器安装台2 处同时升降时)
23. 真空压
-93kPa (70cmHg)
1207-002
AS-1801
9
项 目 内 容
24. 环境条件
温度 : 20 ± 10°C
湿度 : 30 ∼ 80% (无凝结现象)
标高 : 海拔 1000m 以下
注 : 装置周围温度比装置表面温度高时，可能因为以下条件发生凝结
现象。
如果凝结，会导致装置故障，请注意。
凝结的条件
以“湿度(%)”为基准，“装置周围温度和装置表面温度之差” 高于下
表所记录的数值时会引起装置凝结。
25. 使用电源
3
相
AC 200V
±
20V
、
50/60Hz
(
设允许电压变动为
AC 200V
±
10% (AC180V
～
AC220V))
3
相
3
线式电源连接
(
须将接地工事地线连接到
PE
端子
)
26. 最大视在功率
9.8kVA
27. 每个小时的
耗电量
约 3.0kWh
28. 装置尺寸 约 宽度 1,280mm (包括供给/排出传送带)
× 长度 2,240mm (包括批量更换推车)
× 高度 1,450mm (1,925mm : 包括塔灯)
29. 装置质量 约 1,940kg (不包括批量更换推车和送料器)
30. 批量更换推车的
使用环境
地面坡度10/1000 以下
注 : 须是推车的小脚轮能够平稳转动的硬度。
31. 前后接口 遵循SMEMA 通信规格
湿度
(%)
装置周围温度和装置表面温度之差
(装置周围温度 > 装置表面温度)
80
3 °C 以上
70
6 °C 以上
60
8 °C 以上
50
10 °C 以上
40
14 °C 以上
30
18 °C 以上
