- 180 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-93724 IONIZER
イオナイザ
1
2 401-11846 IONIZER BR A
イオナイザ ＢＲ Ａ
2
3 PJ-3080600-03 Y UNION
ユニオンワイ
1
4 PJ-3010651-03 HALF UNION 6XPT1/8
ハ−フユニオン
2
5 PJ-0205000-02 PLUG
プラグ
1
6 400-93825 IONIZER PROBE CLEANING KIT
イオナイザ電極針クリーニングキット
1
7 400-93826 IONIZER PROBE CLEANING FILTER
イオナイザ電極針クリーニングフィルタ
1
8 PV-0100060-00 HAND VALVE
ハンドバルブ
1
9 SL-6041092-TN SCREW
座金付き六角穴ボルト
8
10 401-11847 IONIZER BR B
イオナイザ ＢＲ Ｂ
2
11 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
5.4
12 PJ-3040605-02 ELBOW UNION 6XM5
エルボユニオン ６ ＸＭ ５
1
13 EA-9500B01-00 CABLE BAND
束線バンド
8
14 400-97626 IONIZER CABLE ASM
イオナイザケーブル組
1
15 401-13673 IONIZER PWR CABLE ASM
イオナイザ電源ケーブル組
1
16 401-13674 IONIZER SV ASM
イオナイザ ＳＶ 組
1
17 PJ-3030605-01 HALF UNION
六角穴付きハーフユニオン
1
18 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
19 PX-0505010-00 SILENCER
消音器
2
20 SM-6852002-TN SCREW M2.5 L=20
六角穴ボルト Ｍ ２．５ Ｌ ＝２０
2
21 401-13925 IONIZER VALVE BR
イオナイザバルブ ＢＲ
1
22 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
2
- 181 -

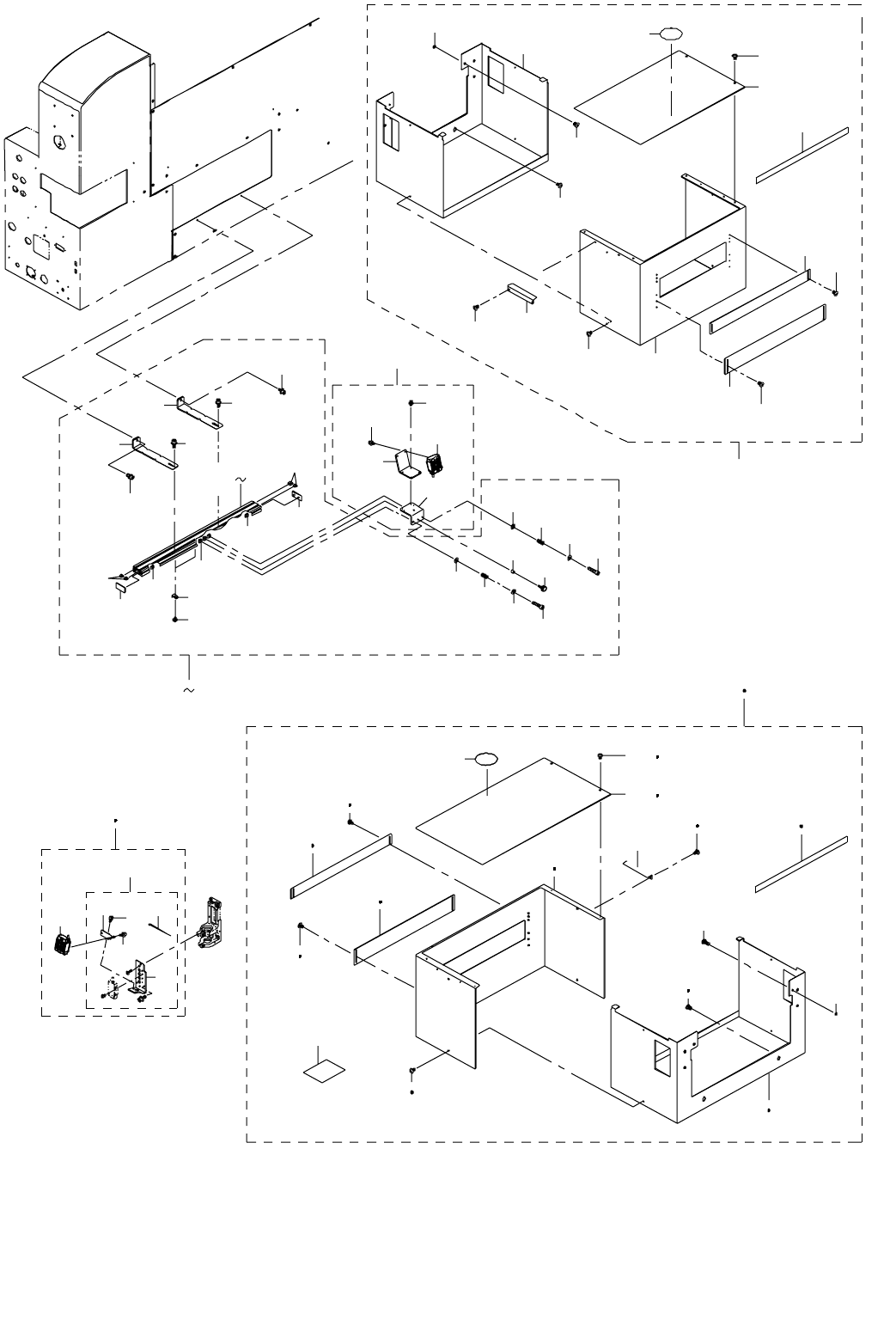

91.MULTI-CODE READER & BOTTOM VIEW TYPE MULTI-CODE READER
マルチコードリーダ・裏面マルチコードリーダ
47
36
48
37
35
40
41
3
5
6
8
7
9
4
1 2
54 55
59
60
42
43
66 67
70
54 55
63
61 62
54 55
64 65
54 55
54 55
54 55
56 57
58
50
51
68 69
52
53
49
38
44
46
45
39
46
34
16 18
24
26
25
24
23
23
22
22
22
22
22
28
28
19 21
10
29
30
31
33
32
33
32
33
31
33
15
14
13
12
11
27
27
- 182 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE L Ｌ 仕様
#03....TYPE XL ＸＬ 仕様
REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Q ty
1
#01
401-22928 2D CODE READER ASM HEAD
２次元コードリーダ組（ＨＥＡＤ）
1
2
#02
401-23102 2D CODE READER ASM HEAD(XL)
２次元コードリーダ組（ＨＥＡＤ）ＸＬ
1
3 401-40671 BCRD_HEAD_CAMERA_ASM バーコードリーダ＿ヘッドカメラ組 (1 )
4 401-40672 BCRD_HEAD_BR_ASM(GX10/10V) バーコードリーダ＿ヘッドブラケット組（ＧＸ １０／１０ Ｖ） (1)
5 401-41016 2DCR_G6G10_H_BRKT
２ Ｄ コードリーダ＿ Ｇ ６ Ｇ １０＿ヘッド＿ ＢＲ
(1 )
6 401-41017 2DCR_G10_H_HOLDER
２ Ｄ コードリーダ＿ Ｇ １０＿ヘッド＿ホルダ
(1 )
7 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(2 )
8 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2 )
9 EA-9500B01-00 CABLE BAND 束線バンド (1 )
10 401-40667 BCRD_CONV_CAMERA_ASM バーコードリーダ＿搬送カメラ組 1
11 401-39312 BARCODE READER
バーコードリーダ
(1 )
12 401-40930 MCR_BASE
マルチコードリーダ＿ベース
(1 )
13 400-28300 ROTARY SUPPORT PLATE
回転支持板
(1 )
14 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(2 )
15 SL-6030692-TN SCREW M3 L=6 座金付き六角穴ボルト Ｍ ３ Ｌ ＝６ (2)
16 #01 401-40668 BCRD_CONV_BR_ASM_M(GX10/10V) バーコードリーダ＿搬送ブラケット組 Ｍ（ＧＸ １０／１０ Ｖ） 1
17
#02
401-40669 BCRD_CONV_BR_ASM_L(GX10/10V)
バーコードリーダ＿搬送ブラケット組 Ｌ（ＧＸ １０／１０ Ｖ）
1
18
#03
401-40670 BCRD_CONV_BR_ASM_XL(GX10/10V)
バーコードリーダ＿搬送ブラケット組 ＸＬ（ＧＸ １０／１０ Ｖ）
1
19
#01
401-11844 SLIDE_RAIL_M
スライドレール＿ Ｍ
(1 )
20
#02
401-11851 SLIDE_RAIL_L
スライドレール＿ Ｌ
(1 )
21 #03 400-99108 SLIDE_RAIL_XL スライドレール ＸＬ (1)
22 400-28302 SLIDE NUT スライドナット (9 )
23 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4 )
24 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2 )
25 HX-0029400-00 FIXED BASE
固定 ベース
(3 )
26 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(3 )
27 400-28301 END CAP エンドキャップ (2 )
28 401-40929 SLIDE_RAIL_BR スライドレール＿ ＢＲ (2)
29 G6518-880-000 SET PICK-UP
セットつまみ
(1 )
30 400-58815 SPACER
スペーサ
(1 )
31 SM-6041802-TN SCREW M4X0.7 L=18
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１８
(2 )
32 400-00912 SENSOR ADJUST SPRING
センサアジャストスプリング
(2 )
33 WP-0430801-SC W ASHER M4 平座金 Ｍ ４ (4 )
34 #01 401-41031 BCRD_CONV_COVER_ASM_M バーコードリーダ＿搬送カバー＿組＿ Ｍ 1
35 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2 )
36 SM-0041001-SC SCREW M4 L=10
トラスねじ Ｍ ４ Ｌ ＝１０
(2 )
37 400-98346 RETAINING WASHER M4
リテーニングワッシャ Ｍ ４
(2 )
38 401-41018 CONVEYOR_SIDE_COVER_M_IFS-NX
コンベア＿サイド＿カバー＿ Ｍ ＿ ＩＦＳ − ＮＸ
(1 )
39 SM-0040601-SC SCREW M4X0.7 L=6 トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６ (4 )
40 401-41020 CONVEYOR_UPPER_COVER_M_IFS-NX コンベア＿アッパーカバー＿ Ｍ ＿ ＩＦＳ − ＮＸ (1 )
41 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2 )
42 400-27245 CONVEYOR COVER STOPPER(E EN)
搬送カバーストッパ（Ｅ ＥＮ）
(1 )
43 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2 )
44 400-01484 CONVEYOR SHUTTER U(LEN)
搬送シャッター Ｕ（Ｌ、ＥＮ）
(1 )
45 400-01485 CONVEYOR SHUTTER B(LEN)
搬送シャッター Ｂ（Ｌ、ＥＮ）
(1 )
46 SM-0040601-SC SCREW M4X0.7 L=6 トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６ (8 )
47 400-01490 TAPE
テープ
(1.5 )
48 E5721-729-000 LABEL
荷重禁止シール
(1 )
49 401-41019 CONVEYOR_COVER_M_IFS-NX
コンベア＿カバー＿ Ｍ ＿ ＩＦＳ − ＮＸ
(1 )
50
#02
401-41032 BCRD_CONV_COVER_ASM_L
バーコードリーダ＿搬送カバー＿組＿ Ｌ
1
51
#03
401-41033 BCRD_CONV_COVER_ASM_XL_L
バーコードリーダ＿搬送カバー＿組＿ ＸＬ ＿左
1
52 #02 400-01485 CONVEYOR SHUTTER B(LEN) 搬送シャッター Ｂ（Ｌ、ＥＮ） (1 )
53
#03
400-92187 EN_COVER_SHUTTER_B_XL
ＥＮ カバーシャッタ Ｂ ＿ ＸＬ
(1 )
54
#02
SM-0040601-SC S CREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(18)
55
#03
SM-0040601-SC S CREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(19)
56
#02
400-01490 TAPE
テープ
(1.5 )
57
#03
400-01490 TAPE
テープ
(2 )
58 E5721-729-000 LABEL 荷重禁止シール (1 )
59 400-27245 CONVEYOR COVER STOPPER(E EN)
搬送カバーストッパ（Ｅ ＥＮ）
(1 )
60
#03
E1143-721-000 WOOLEN CLOTH PAPE R
搬送カバーラシャペーパ（ＣＥ）
(2 )
61
#02
401-41021 CONVEYOR_COVER_L_IFS-NX
コンベア＿カバー＿ Ｌ ＿ ＩＦＳ − ＮＸ
(1 )
62
#03
401-41024 CONV_COVER_L_XL_IFS-NX
コンベア＿カバー＿ Ｌ ＿ ＸＬ ＿ ＩＦＳ − ＮＸ
(1 )
63 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2 )
64 #02 401-41023 CONVEYOR_UPPER_COV ER_L_IFS-NX コンベア＿アッパーカバー＿ Ｌ ＿ ＩＦＳ − ＮＸ (1 )
65
#03
400-93823 CONV_UPPER_COVER_L_XL
搬送上カバー＿ ＸＬ
(1 )
66
#02
401-41022 CONVEYOR_SIDE_COVER_L_IFS-NX
コンベア＿サイドカバー＿ Ｌ ＿ ＩＦＳ − ＮＸ
(1 )
67
#03
401-41025 CONV_SIDE_COVER_L_XL_IFS-NX
コンベア＿サイドカバー＿ Ｌ ＿ ＸＬ ＿ ＩＦＳ − ＮＸ
(1 )
68
#02
400-01484 CONVEYOR SHUTTER U(LEN)
搬送シャッター Ｕ（Ｌ、ＥＮ）
(1 )
69
#03
400-92186 EN_COVER_SHUTTER_U_XL
ＥＮ カバーシャッタ Ｕ ＿ ＸＬ
(1 )
70 400-98346 RETAINING WASHER M4 リテーニングワッシャ Ｍ ４ (2 )
