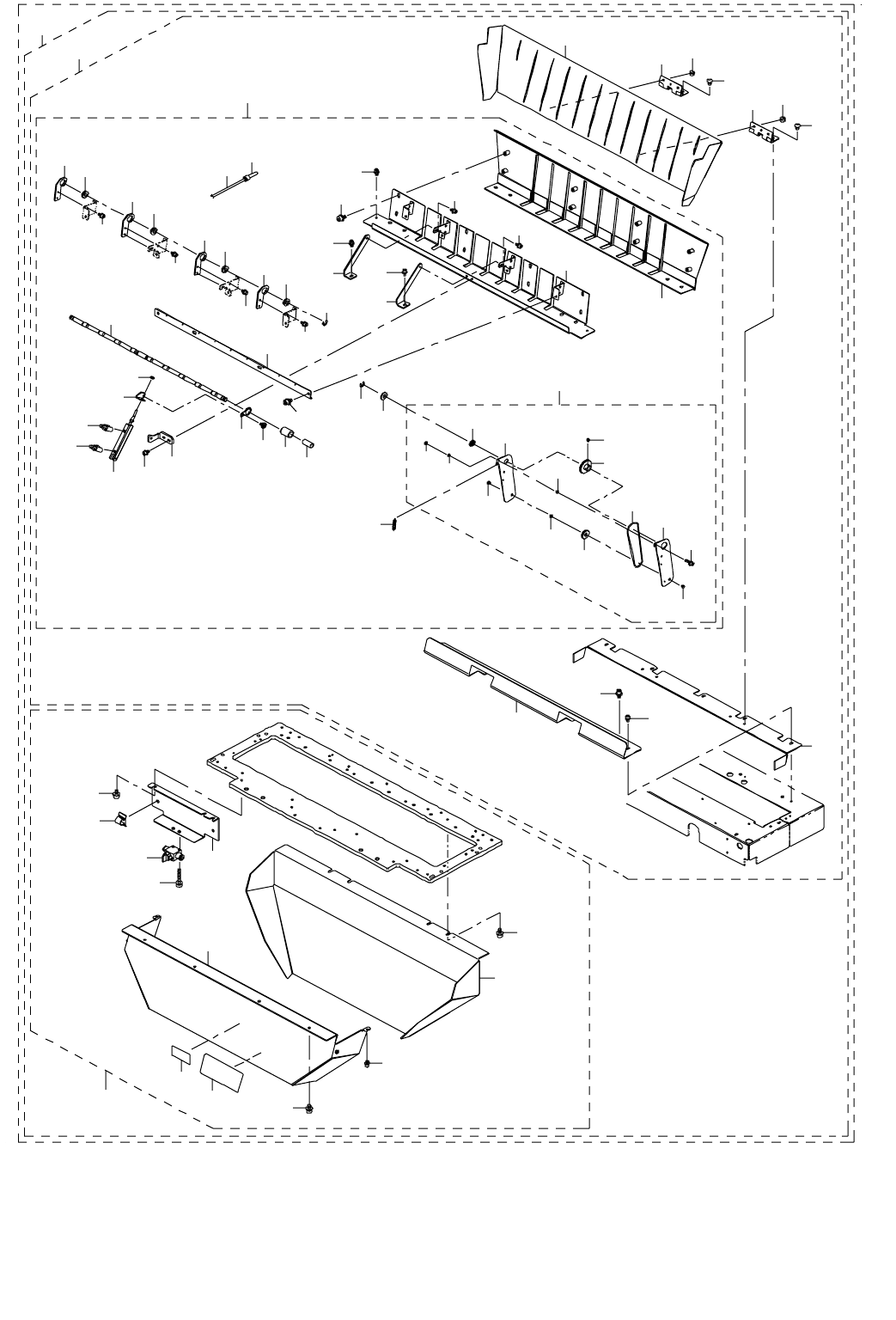

123.CUTTER UNIT COMPONENTS (CHANGER BANK)(4)(TYPE XL)
カッターユニット関係（交換バンク）（４）（ＸＬ 仕様）
18
42
3
24
23
40
40
51
46
52
53
52
40
44
43
42
41
25
35
28
34
33
32
31
30
29
27
26
22
22
22
22
20
21
21
21
21
20
20
20
19
17
16
15
15
11
14
13
12
10
9
8
7
6
5
1
2
47
50
49
54
61
60
57
56
62
45
4
36
38
39
37
40
44
48
53
46
58
59
55
66
64
65
63
- 246 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-26506 DISCHARGE_GUIDE_ASM_REV_B
排出ガイド組 ＲＥＶ ＿ Ｂ
1
2 401-38858 DISCHARGE_GUIDE_UPPER_REV_B
排出ガイド上 ＲＥＶ ＿ Ｂ
(1)
3 401-25970 TAPE_GUIDE_C_ASM_REV_B
テープガイド Ｃ 組 ＲＥＶ ＿ Ｂ
(1)
4 401-38839 TAPE_GUIDE_C
テープガイド Ｃ
(1)
5 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト M3 L=6
(7)
6 401-38813 SHAFT シャフト (1)
7 401-17450 ONEWAY CLUTCH
ワンウェイクラッチ
(1)
8 401-17433 HUSING
ハウジング
(1)
9 401-17434 ARM
アーム
(1)
10 401-17436 CYL JOINT
シリンダジョイント
(1)
11 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(1)
12 401-38820 CYL_SUP_10
シリンダサポート１０
(1)
13 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
14 401-17440 CYLINDER
シリンダ
(1)
15 PC-0105190-00 SPEED CONTROLLER
スピードコントローラ
(2)
16 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ ４ｰ０．７ １種
(1)
17 PJ-3010400-04 REDUCER
レデューサ
(2)
18 401-38816 TAPE_GUIDE_D
テープガイド Ｄ
(1)
19 BT-0400251-EA URETHANE TUBE BLUE 4X2.5 ポリウレタンチューブ 青 ４ Ｘ ２．５ (0. 4)
20 401-17435 BRG PLATE
ベアリングプレート
(4)
21 SB-1080007-00 BEARING
ころがり軸受
(4)
22 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(8)
23 401-38811 SP_HOOK_BR
ＳＰ フックブラケット
(1)
24 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(4)
25 401-26507 BELT_PLATE_ASM_REV_B
ベルトプレート ＲＥＶ ＿ Ｂ
(9)
26 401-38817 PLATE_A
プレート Ａ
(1)
27 401-38818 PLATE_B
プレート Ｂ
(1)
28 401-38812 IDLER
ァイドラ
(1)
29 401-17446 IDLER
アイドラ
(1)
30 401-17447 IDLER SHAFT アイドラシャフト (1)
31 401-17448 COLLAR A
カラー Ａ
(1)
32 401-38819 BELT
ベルト
(1)
33 SB-1040005-00 BEARING
ころがり軸受
(1)
34 SM-1020301-SN SCREW
スクリュー
(1)
35 SM-8030302-TP SCREW M3X3
止めねじ Ｍ ３ Ｘ ３
(2)
36 401-25967 SPACER
スペーサ
(1)
37 SL-6031092-TN SCREW
座金付き六角穴ボルト
(1)
38 WP-0320500-SC WASHER M3
平座金小形丸 Ｍ ３
(1)
39 NM-6030002-SC NUT M3X0.5 TYPE2
六角ナット Ｍ ３ Ｘ ０．５ ２種
(1)
40 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(4)
41 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ ８
(9)
42 RE-0600000-K0 E-RING 6
Ｅ 形止め輪 ６
(1 3)
43 400-94891 SPRING 0.69N スプリング０．６９ Ｎ (9)
44 401-38810 GUIDE_SUP
ガイドサポート
(2)
45 SL-6040892-TN BOLT
座金付き六角穴ボルト
(8)
46 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
47 401-46779 FILL_GAP_PLATE
ＦＩＬＬ ＧＡＰ プレート
(1)
48 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
49 401-38803 GUIDE_INNER
ガイドインナー
(1)
50 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト M3 L=6
(5)
51 401-38806 TAPE_GUIDE_BOTTOM_A
テープガイドボトム Ａ
(1)
52 400-94843 HINGE B-1146-3
ヒンジ Ｂ −１１４６−３
(2)
53 NM-3040510-SL FLANGE NUT
フランジ付きナット
(4)
54 401-26044 DISCHARGE_GUIDE_LOWER_REV_B
排出ガイド下 ＲＥＶ ＿ Ｂ
(1)
55 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
56 SL-6040892-TN SCREW M4 L=8 座金付き六角穴ボルト Ｍ ４ Ｌ ＝８ (4)
57 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
58 401-38849 DISCHARGE_COVER
排出カバー
(1)
59 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(4)
60 400-92716 TAPE CUTTER DANGER LABEL
テープカッター危険表示ラベル
(1)
61 168-70206 GRAVITY SEAL
荷重中心シール
(1)
62 401-14008 DISCHARGE GUIDE 3
排出ガイド３
(1)
63 401-38821 CUTTER_CABLE_BR
カッターケーブルブラケット
(1)
64 PV-0100060-00 HAND VALVE
ハンドバルブ
(1)
65 SL-6042592-TN SCREW
座金付き六角穴ボルト
(2)
66 HX-0002400-0D CLAMP
クランプ
(2)
- 247 -
