- 20 1 - 101. E FIXED B ANK UNIT CO MPON EN TS(4)( TY PE XL) 電動固定バンクユニット関係（４） （ＸＬ 仕様） 5 6 4 7 8 9 7 9 8 18 19 20 23 26 35 B A A 37 38 2 40 47 54 46 55 39 42 44 3 13 12 11 14 10 15 36 56 58 57 58 43 41 1 45 27 17 16 B 28 …
- 200 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-14162 E BANK ASSY
Ｅ バンク組
1
2 401-10281 E BANK SUB ASSY
Ｅ バンクサブ組
(1)
3 401-28160 E_BANK_BASE
Ｅ バンクベース
(1)
4 E2602-721-000 BANK LOCATE BUSH A
バンクロケートブッシュ Ａ
(2)
5 E2609-721-000 BANK LOCATE PIN A
バンクロケートピン Ａ
(1)
6 E2610-721-000 BANK LOCATE PIN B バンクロケートピン Ｂ (1)
7 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
(2)
8 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(2)
9 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
10 401-28166 MARK STAND
マークスタンド
(1)
11 E2505-729-0A0 MARK ASM.
マーク組
(1)
12 E2505-729-000 MARK BASE
マークベース
(1)
13 E2601-725-000 MARK
マーク
(1)
14 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
15 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
16 401-03746 FIXING PLATE
フィキシングプレート
(4)
17 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(1 2)
18 401-03747 FIXING BLOCK
フィキシングブロック
(4)
19 SM-3041052-TN SCREW M4 L=10 丸ねじ Ｍ ４ Ｌ ＝１０ (12)
20 400-84713 E BANK SHIM 0.02
Ｅ バンクシム０．０２
(8)
21 400-84714 E BANK SHIM 0.03
Ｅ バンクシム０．０３
(8)
22 400-84715 E BANK SHIM 0.05
Ｅ バンクシム０．０５
(8)
23 400-84699 E BANK SHIM 0.10
Ｅ バンクシム０．１０
(1 2)
24 SM-8040612-TP SCREW M4 L=6
止めねじ Ｍ ４ Ｌ ＝６
(2 0)
25 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1 2)
26 SM-8041852-TP SCREW M4 L=18
六角穴付き止めねじ Ｍ ４ Ｌ ＝１８
(8)
27 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(1 6)
28 E3074-729-000 BEARING SHIM D
ベアリングシム Ｄ
(2)
29 401-03748 RAIL GUIDE 9
レールガイド９
(3)
30 401-03749 RAIL GUIDE 10 レールガイド１０ (1)
31 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(1 6)
32 400-85590 GUIDE_PLATE
ガイドプレート
(4 1)
33 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(8 2)
34 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(4 1)
35 401-28162 LOCK SHAFT
ロックシャフト
(2)
36 HX-0029400-00 FIXED BASE
固定ベース
(8)
37 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
(8)
38 401-38827 E_BANK_BASE_COVER
Ｅ ＿バンク＿ベース＿カバー
(1)
39 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(8)
40 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(1 0)
41 400-93577 FDC BRACKET ASSY
ＦＤＣ ブラケット組
(1)
42 400-93591 FDC BRACKET STAY R
ＦＤＣ ブラケットステー Ｒ
(1)
43 SL-6061292-TN SCREW 座金付き六角穴ボルト (4)
44 401-28140 FDC BRACKET
ＦＤＣ ブラケット
(1)
45 SL-6051092-TN BOLT
座金付き六角穴ボルト
(4)
46 400-93594 ETF POSITION LABEL(40)
ＥＴＦ ポジションラベル（４０）
(1)
47 400-92647 EF IF CBL 1-5 ASM
電動フィーダー ＩＦ １−５組
(1)
48 400-92648 EF IF CBL 6-10 ASM
電動フィーダー ＩＦ ６−１０組
(1)
49 400-92649 EF IF CBL 11-15 ASM
電動フィーダー ＩＦ １１−１５組
(1)
50 400-92650 EF IF CBL 16-20 ASM
電動フィーダー ＩＦ １６−２０組
(1)
51 400-92651 EF IF CBL 21-25 ASM
電動フィーダー ＩＦ ２１−２５組
(1)
52 400-92652 EF IF CBL 26-30 ASM
電動フィーダー ＩＦ ２６−３０組
(1)
53 400-92653 EF IF CBL 31-35 ASM
電動フィーダー ＩＦ ３１−３５組
(1)
54 400-92654 EF IF CBL 36-40 ASM
電動フィーダー ＩＦ ３６−４０組
(1)
55 HK-0791900-00 CONNECTOR
コネクタねじ
(8 0)
56 400-93590 FDC BRACKET STAY L ＦＤＣ ブラケットステー Ｌ (1)
57 HX-0022300-0A BUSHING
ブッシュ
(0.14)
58 400-93578 BANK PCB BOX ASSY
バンク基板ボックス組
(1)
59 HX-0035400-0E BOARD PARTS
基板パーツ
(4)
60 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(6)
61 401-28042 BANK PCB BASE
バンク基板ベース
(1)
62 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(3 0)
63 400-71185 ELEC BANK 10 PCB ASM
電動バンク１０基板組
(1)
64 HX-0067100-0A GROMMET
グロメット
(0.36)
65 HX-0029400-00 FIXED BASE
固定ベース
(6)
66 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(7)
67 400-93593 BANK PCB COVER
バンク基板カバー
(1)
68 SL-6030892-TN SCREW
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(4)
69 EA-9500B01-00 CABLE BAND 束線バンド (30)
70 HX-0067100-00 GROMMET
グロメット
(0.21)
71 SL-6051092-TN BOLT
座金付き六角穴ボルト
(4)
72 401-07154 CLOSE LABEL
クローズラベル
(1)
- 201 -

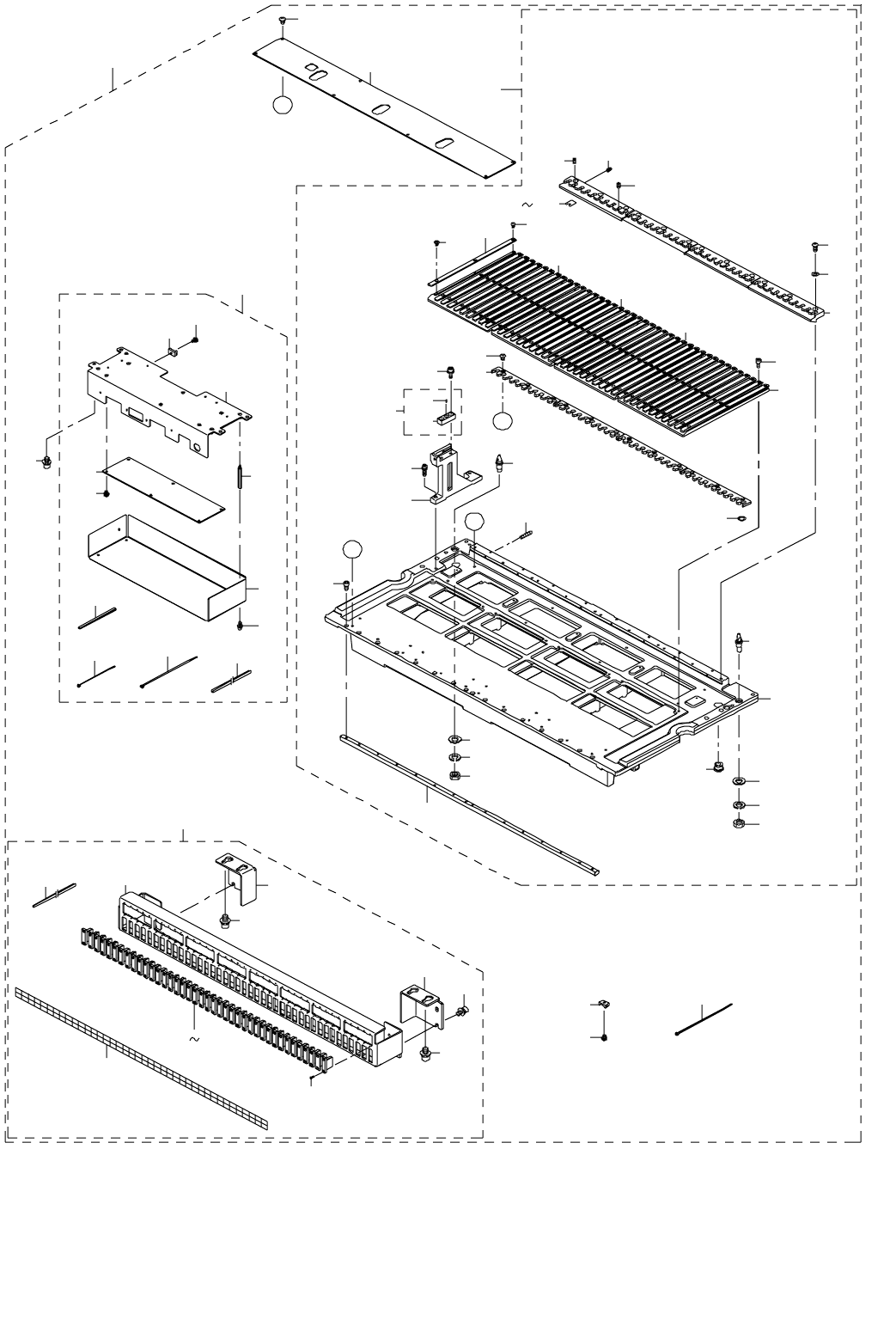

101.E FIXED BANK UNIT COMPONENTS(4)(TYPE XL)
電動固定バンクユニット関係（４）（ＸＬ 仕様）
5
6
4
7
8
9
7
9
8
18
19
20
23
26
35
B
A
A
37
38
2
40
47
54
46
55
39
42
44
3
13
12
11
14
10
15
36
56
58
57
58
43
41
1
45
27
17
16
B
28
24
25
24
33
29
34
32
29
29
30
31
62
64
65
66
63
72
68
69
70
67
59
71
61
60
- 202 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-93575 E_BANK_ASSY
Ｅ バンク組
1
2 400-93576 E_BANK_SUB_ASSY
Ｅ バンクサブ組
(1)
3 401-03923 E_BANK_BASE
Ｅ バンクベース
(1)
4 E2602-721-000 BANK LOCATE BUSH A
バンクロケートブッシュ Ａ
(2)
5 E2609-721-000 BANK LOCATE PIN A
バンクロケートピン Ａ
(1)
6 E2610-721-000 BANK LOCATE PIN B バンクロケートピン Ｂ (1)
7 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
(2)
8 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(2)
9 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
10 400-71337 MARK_STAND
マークスタンド
(1)
11 E2505-729-0A0 MARK ASM.
マーク組
(1)
12 E2505-729-000 MARK BASE
マークベース
(1)
13 E2601-725-000 MARK
マーク
(1)
14 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
15 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
16 401-03746 FIXING_PLATE
フィキシングプレート
(4)
17 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ ４ Ｌ ＝１０
(1 2)
18 401-03747 FIXING_BLOCK
フィキシングブロック
(4)
19 SM-6041402-TN SCREW M4X0.7 L=14 六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１４ (12)
20 400-84713 E_BANK_SHIM_0.02
Ｅ バンクシム０．０２
(8)
21 400-84714 E_BANK_SHIM_0.03
Ｅ バンクシム０．０３
(8)
22 400-84715 E_BANK_SHIM_0.05
Ｅ バンクシム０．０５
(8)
23 400-84699 E_BANK_SHIM_0.10
Ｅ バンクシム０．１０
(1 2)
24 SM-8040612-TP SCREW M4 L=6
止めねじ Ｍ ４ Ｌ ＝６
(8)
25 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(8)
26 SM-8041852-TP SCREW M4 L=18
六角穴付き止めねじ Ｍ ４ Ｌ ＝１８
(8)
27 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(1 2)
28 E3074-729-000 BEARING SHIM D
ベアリングシム Ｄ
(2)
29 401-03748 RAIL_GUIDE_9
レールガイド９
(3)
30 401-03749 RAIL_GUIDE_10 レールガイド１０ (1)
31 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(1 6)
32 400-97553 GUIDE_PLATE
ガイドプレート
(4 1)
33 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(8 2)
34 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(4 1)
35 400-93588 LOCK_SHAFT
ロックシャフト
(1)
36 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(1 6)
37 401-38827 E_BANK_BASE_COVER
Ｅ ＿バンク＿ベース＿カバー
(1)
38 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(8)
39 HX-0029400-00 FIXED BASE
固定 ベース
(8)
40 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
(8)
41 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(1 0)
42 400-93577 FDC_BRACKET_ASSY
ＦＤＣ ブラケット組
(1)
43 HX-0022300-0A BUSHING ブッシュ (0.14)
44 401-28140 FDC_BRACKET
ＦＤＣ ブラケット
(1)
45 SL-6051092-TN BOLT
座金付き六角穴ボルト
(4)
46 400-93594 ETF_POSITION_LABEL(40)
ＥＴＦ ポジションラベル（４０）
(1)
47 400-92647 EF IF CBL 1-5 ASM
電動フィーダー ＩＦ １−５組
(1)
48 400-92648 EF IF CBL 6-10 ASM
電動フィーダー ＩＦ ６−１０組
(1)
49 400-92649 EF IF CBL 11-15 ASM
電動フィーダー ＩＦ １１−１５組
(1)
50 400-92650 EF IF CBL 16-20 ASM
電動フィーダー ＩＦ １６−２０組
(1)
51 400-92651 EF IF CBL 21-25 ASM
電動フィーダー ＩＦ ２１−２５組
(1)
52 400-92652 EF IF CBL 26-30 ASM
電動フィーダー ＩＦ ２６−３０組
(1)
53 400-92653 EF IF CBL 31-35 ASM
電動フィーダー ＩＦ ３１−３５組
(1)
54 400-92654 EF IF CBL 36-40 ASM
電動フィーダー ＩＦ ３６−４０組
(1)
55 HK-0791900-00 CONNECTOR
コネクタネジ
(8 0)
56 400-93590 FDC_BRACKET_STAY_L ＦＤＣ ブラケットステー Ｌ (1)
57 400-93591 FDC_BRACKET_STAY_R
ＦＤＣ ブラケットステー Ｒ
(1)
58 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
59 400-93578 BANK_PCB_BOX_ASSY
バンク基板ボックス組
(1)
60 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(6)
61 401-28042 E_BANK_PCB_BASE
Ｅ バンク基板ベース
(1)
62 HX-0067100-00 GROMMET
グロメット
(0.21)
63 400-71185 ELEC BANK 10 PCB ASM
電動バンク１０基板組
(1)
64 HX-0067100-0A GROMMET
グロメット
(0.36)
65 HX-0029400-00 FIXED BASE
固定ベース
(6)
66 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(7)
67 400-93593 BANK_PCB_COVER
バンク基板カバー
(1)
68 SL-6030892-TN SCREW
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(4)
69 EA-9500B01-00 CABLE BAND 束線バンド (30)
70 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(3 0)
71 HX-0035400-0E BOARD PARTS
基板パーツ
(4)
72 SL-6051092-TN BOLT
座金付き六角穴ボルト
(4)
