钢网制作通用要求
1 目的
本文件旨在为设计印刷钢网提供指导，规范 SMT 所有钢网制作标准，为产品品质提供必要的保证，仅供合众外协加
工厂对合众手机产品钢网开孔做参考，具体以实际开孔为准。
2 适用范围
适用于合众所属所有外协工厂。
3 定义
无
4 规范内容
4.1 制作要求
资料：以 GERBER 文件+PCB 为准；
加工类型：激光+电抛光；
开口要求：按照提供的文件及附件修改要求；
MARK 点：各工厂根据自己印刷机品牌要求钢网公司；
MARK 点：PCB 板上的 MARK 点和板边 MARK 点都需要开；
开口尺寸： 以非印刷面为准，并在非印刷区域要备注 CPU 开孔数据；
钢片厚度：0.10mm,0.12mm 或以邮件为准；
钢片尺寸： 按钢网公司通用技术指示或邮件为准；
排版：按照文件，保证能够印刷；
网框：各工厂根据自己印刷机品牌要求钢网公司制定；
颜色： 银白色或绿色；
印刷格式：PCB 外形居中；
贴网方式：贵公司标准。
4.2 避孔要求
1）所有的焊接式马达，听筒，话筒，喇叭没有做特殊要求一般都不需要开孔。
2）天线匮点，圆形 RF 测试点，三角形防静电点，测试点，一般不用开孔。
3）所有的排线如果有测试点就需要开孔，如果没有测试点就不需要开孔。
在钢网开孔前请核对我们公司所发的钢网文件，BOM，位号图，理论上三者是吻合的。如有特殊要求或更改我司会电
话加邮件通知工厂相关人员。
4.3 钢网数量及寿命要求
1)要求在 PCB 没有更改的情况下，订单在 20K 以内只允许开一张钢网。
2)每张钢网印刷次数为 8-10 万次。
4.4 开孔规则（见下表）
一、通用规则：
4 / 12
1、模板开口一般设计标准应为：面积比≥0.66，宽深比≥1.66，当开口长度远大于其宽度（如 IC 时），则需考虑其宽深比和面积比。
(Aspect Radio(宽深比)；开孔宽度（W）/模板厚度（T）Area Radio（面积比）：焊盘开孔面积/孔壁面积)
2、单个 PAD不能大于 3X4MM，超过的应用 0.4~~0.5MM 的线分割，分成的 PAD≤2X2MM。
3、两个相邻元件的边缘距离≥0.30MM,如小于 0.30MM 时须做分割处理，滤波器安全距离保持 0.2MM。

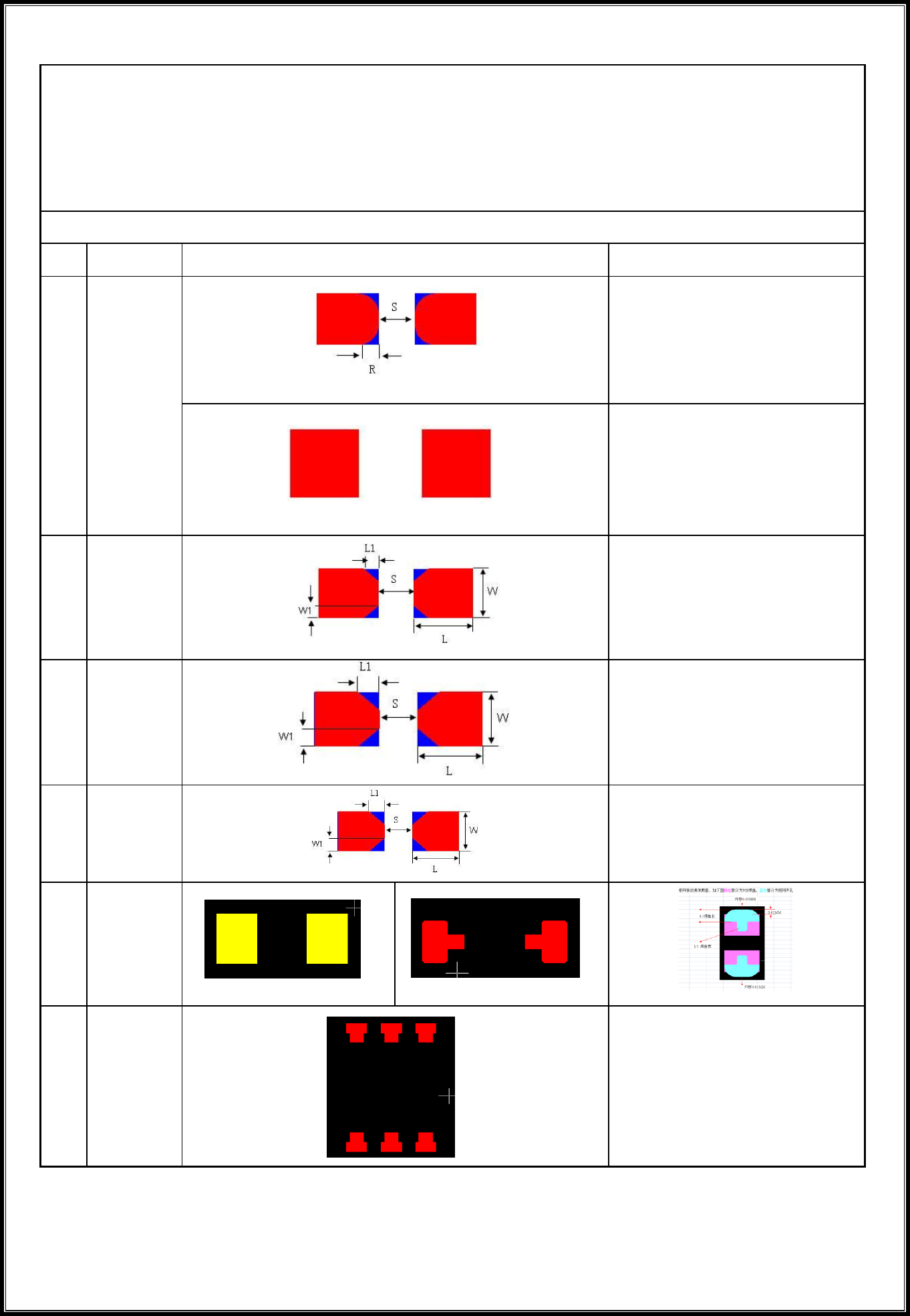

二、开口方式
序号
零件
钢网开口尺寸
说明
1
0402
第一种开孔方式
1、大小按比例 110%开孔，内侧 R 倒
圆角(R=1/2 宽)0.40≤S≤0.50，
2、当 S＝0.50，内移至 S=0.40；S<0.40
外移至 S=0.40
第二种开孔方式
当钢片厚度为 0.10MM 时，1:1 开，当
某个相邻元件未达到安全距离时,则该
元件按焊盘 90%开 ; 当钢片厚度为
0.12MM 时，0402 焊盘开面积的 75%。
2
0603
1、倒角梯形开法，L1=1/4L，W1=1/4W，
0.7≤S≤0.8，
2、当 S>0.80，内移至 S=0.80；
3、当 S<0.70，外移至 S=0.70
3
0805
1、倒角梯形开法，L1=1/3L，W1=1/3W，
0.9≤S≤1.1，
2、当 S>1.10，内移至 S=1.10；
3、当 S<0.90，外移至 S=0.90
4
1206
(及以上)
倒角梯形开法，L1=1/3L，W1=1/3W
5
压敏/肖特基
1608\1006
二极管
6
SIM 卡座 1
此种 SIM卡座都按此种方式开孔焊盘加
大 15%，与其它零件的安全距离不可以
少于 0.4mm。
5 / 12
7
QFN IC
Pitch
长(mm)
宽(mm)
0.40
外加 0.20
0.19
0.50
外加 0.25
0.23
0.65
外加 0.25
0.32
0.80
1:1
0.42
1.00
1:1
0.52
1.27
1:1
0.65
2、引脚两端倒圆角；
3、接地缩小至 50%,再按均匀比例斜条
分割，长度≥3mm 则架 0.30 桥分开，架
筋多少依长度而定。
4、如周边的有小元件导致 IC 的引脚无
法开到所有引脚的长度一致,则优先 IC
的开孔,旁边的小元件可外切(但需但证
安全距离)
8
连接器-1
PIN 脚外扩 8~10%，宽度按公司工艺。
固定脚 120% 开 口 ， 沿 中 心 线 架 桥
0.30mm, 各焊盘之间保持在 0.25mm 以
上，如文件没有固定脚焊盘时，请按照
PCB 实物开。
(所有 Pitch 的 pin 脚宽按钢网公司工艺
开)
9
连接器-2
USB 原始焊盘宽度为 0.32MM，长度为
1.2MM，
钢网厚度为 0.12MM 时，长度外加
0.10MM， 宽 度 开 0.235MM, 导 圆角
0.05MM。
钢网厚度为 0.10MM 时 ， 长 度 外加
0.15MM， 宽 度 开 0.245MM, 导 圆角
0.05MM。
如原始数据有变动时需确认
10
连接器-3
PIN 脚外扩 10~15%，宽度按公司工艺。
红色圈住的固定脚 160%开口，黄色圈
住的固定焊盘居中开面积的 40%,焊盘
之间保持在 0.20m 以上，如文件没有固
定脚焊盘时，请按照 PCB 实物开，如
PCB 无固定脚焊盘时，请按照 PCB 实
物开。
(所有 Pitch的 pin 脚宽按贵公司工艺开)
