操作手册 1-3 ① ② ⑦ ③ ⑤ ⑧ ⑥ ④ ⑤ ⑨ ⑯ ⑮ ⑮ 1- 2 本装置的 构成 ①前侧液晶监视 器 ④信号灯 ⑦真空泵 / 喷射泵 （装置内左侧） ②操作面板 ⑤迷你信号灯 (O P) ⑧漏电断路器（ 后部 - 右侧） ③电源开关 ⑥空气调节器 ⑨后侧液晶监视 器 (O P) ① AT C 单元 ⑤基板传送单元 ⑨ CAL 块单元 ⑬ 负载控制单元 (OP) ② LNC120 Head 单元 ⑥ VCS 单元 ⑩供料器台…
操作手册
1-2
1-1-4 简称说明
简 称
意 义
中文 英文
ATC 自动工具更换装置 (Auto Tool Changer)
CVS 元件验证系统 (Component Verification System)
EPU 外部编程装置 (External Programming Unit)
ETF 电动式带式供料器 (Electric Tap e Feeder）
HMS 高度测量装置 (Height Measurement System)
IS Lite IS Lite IS Lite
IFS-NX 智能供料器系统 (Intelligent Feeder System)
LNC 激光校准新概念 (Laser align New Concept)
MTS 矩阵托盘服务器 (Matrix Tray Server）
OCC 位置校正摄像机 (Offset Correction Camera)
PWB 基板 (Printed Wiring Board)
S-VCS 高速不间断图像识别 (Scanning Vision Centering System)
VCS 图像识别元件位置校正装置 (Vision Centering System)
操作手册
1-3
①
②
⑦
③
⑤
⑧
⑥
④
⑤
⑨
⑯
⑮
⑮
1-2 本装置的构成
①前侧液晶监视器 ④信号灯 ⑦真空泵/喷射泵
（装置内左侧）
②操作面板
⑤迷你信号灯
(OP)
⑧漏电断路器（后部
-
右侧）
③电源开关
⑥空气调节器
⑨后侧液晶监视器
(OP)
①
ATC
单元
⑤基板传送单元
⑨
CAL
块单元
⑬负载控制单元
(OP)
②LNC120 Head 单元
⑥VCS 单元
⑩供料器台架单元
⑭
共面性单元(OP)
③
Head
单元
8
贴片头
⑦
X-Y
单元
⑪
HMS
单元
⑮供料器设置单元
(
仅后部
OP)
④
OCC
单元
(L)
⑧
CVS
单元
(OP)
⑫废弃盒
⑯键盘
(OP)
①
②
③
④
⑤
⑦
⑥
⑨
⑩
⑪
⑧
⑫
⑬
⑭
操作手册
1-4

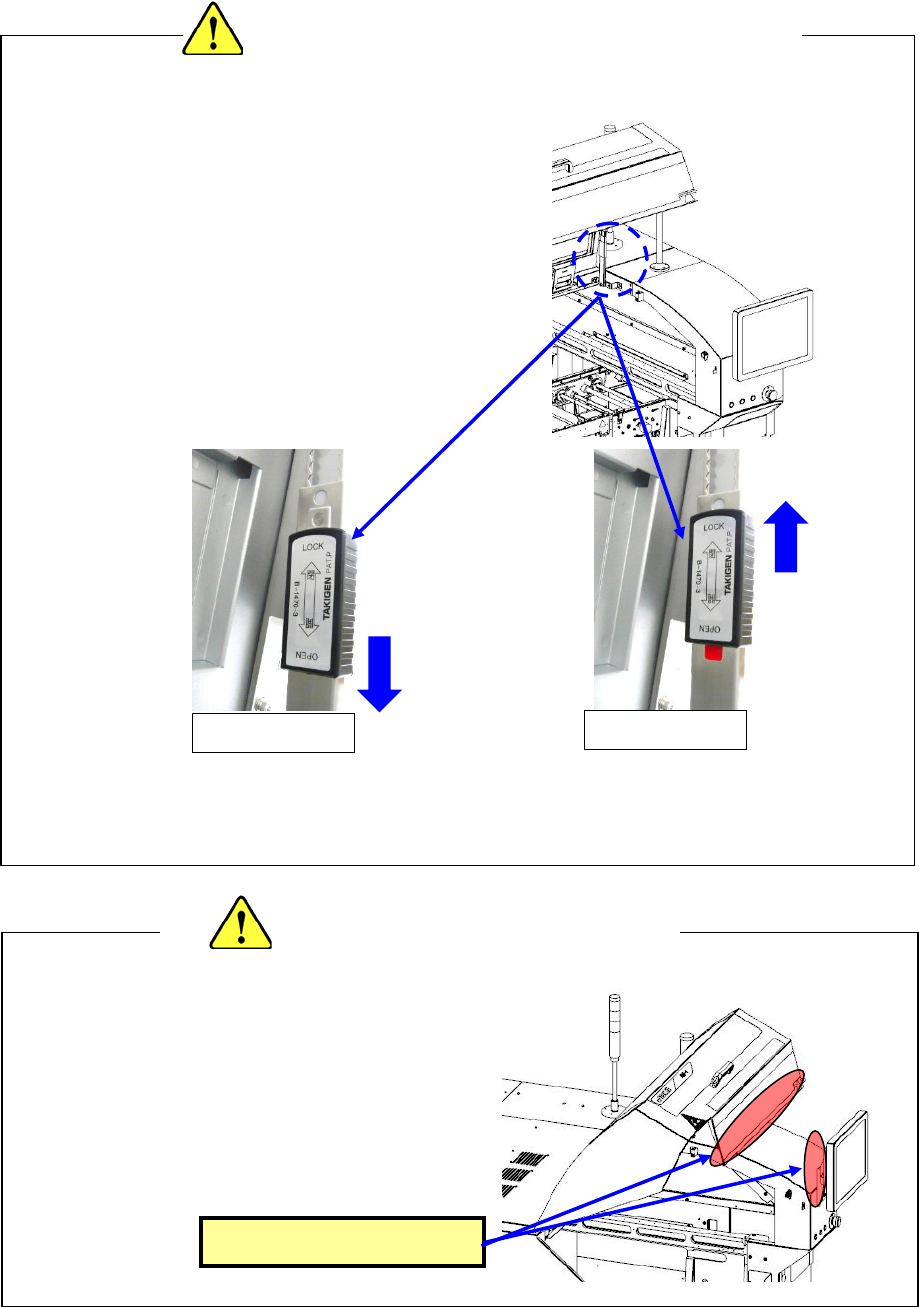

◆ 打开安全盖（安全罩）时，先把盖（罩）
子推上去，再把锁杆向箭头（LOCK）方
向推，锁好。确认上了锁之后，再放开手。
﹡没有上好锁就松手时，
安全盖（安全罩）有落下来的危险。
◆ 要关安全盖（安全罩）时，要先解开锁，再关闭。
把安全盖（安全罩）向上提，
再把锁杆向 OPEN 方向推，解锁。
（请注意，解锁时要防止安全盖（安全罩）落下来受伤。）
﹡不要在安全盖（安全罩）、手杆等处过渡增加负荷。
◆维护 ATC 或 XY、Head 时，
进入装置内部作业时，请特别注意不要从后面
撞到安全盖（安全罩）或监视器，不要撞到头，
作业时不要受伤
。
＜开关安全盖（安全罩）时的注意事项＞
＜在装置内作业时的注意事项＞
注意不要撞到头部、身体
OPEN（打开）
LOCK（锁定）
