操作手册 3-8 1) 通过手动控制开动传 送马达，检查滑轮 旋转是否顺畅 。 2) 若旋转不顺畅、或不 旋转时，请更换滑 轮。 1) 请抬起锁定手柄，在看得见 ■ 标记（锁定）的状态下 ，确认护罩能否保持。在确认中，请注意不要令 安全盖（安全罩）落 下，以免造成伤害 。 检查项目 3-1- 7 传送滑轮 实施频度 ： 每周 检查内容 检查传送滑轮的动作 检查项目 3-1- 8 支撑板 实施频度 ：每 周 检查内容 检查支撑板的状态 锁…
操作手册
3-7

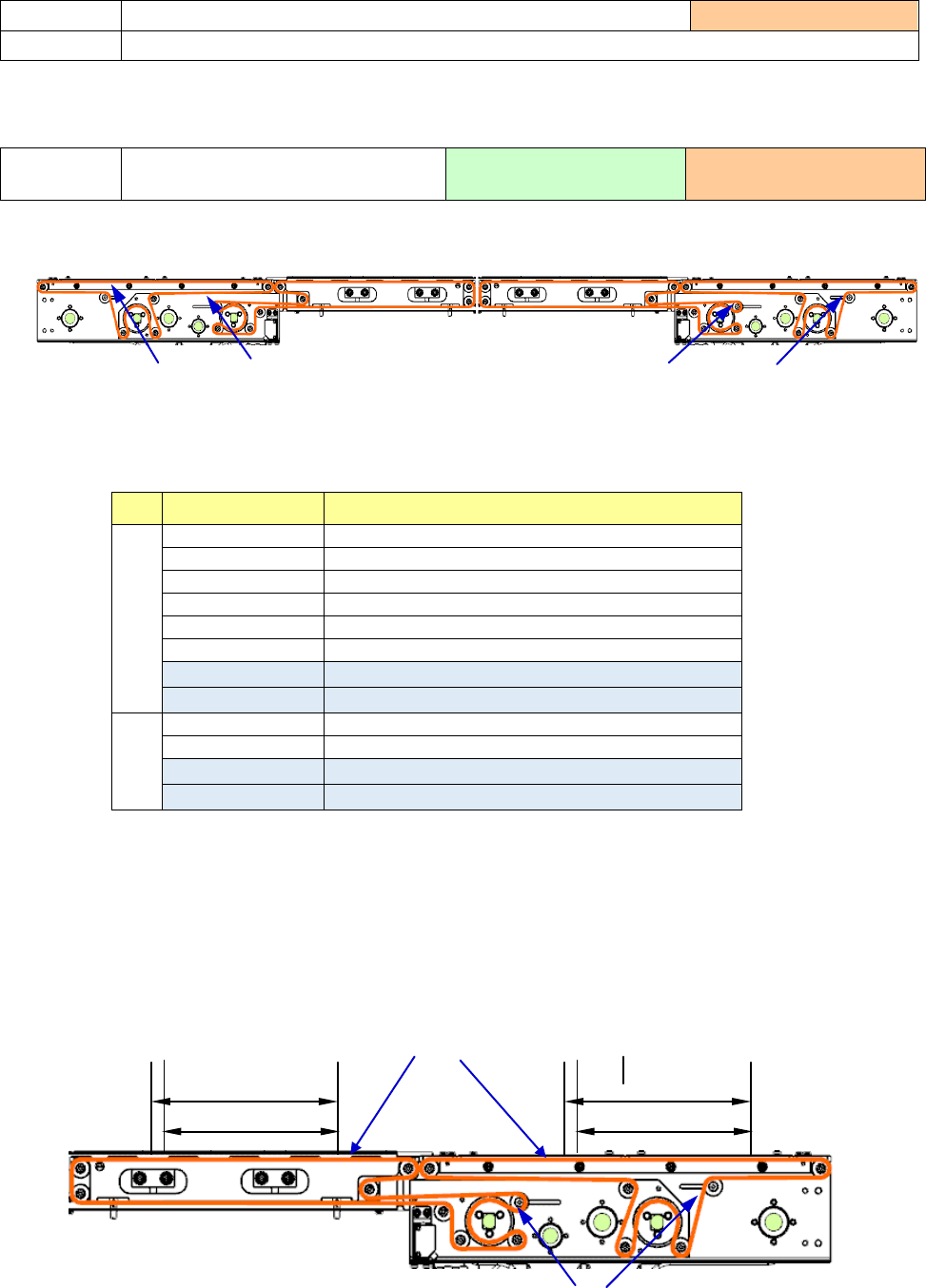

1) 请检查传送带有无明显的磨损、破损、松弛。
2) 如果有磨损、破损等，请更换新的传送带。
1) 把安装在 AB 部位长孔中的调整传送带松紧用的滑轮松开。
2）请从传送滑轮上拆下传送带，更换以下件号的传送带。
件号 品名
A
40183028
CONVEYOR_BELT_S
40188357
CONVEYOR_BELT_S_ESD (OP)
40186617
CONVEYOR_BELT_S_150 (OP)
40186618
CONVEYOR_BELT_S_250 (OP)
40188359
CONVEYOR_BELT_S_150_ESD (OP)
40188360
CONVEYOR_BELT_S_250_ESD (OP)
40113952
CONVEYOR_BELT_C_M (XL
用
)
40215581
CONVEYOR_BELT_S_XL_ESD (XL
用
OP)
B
40183030
CONVEYOR_BELT_C
40188358
CONVEYOR_BELT_C_ESD (OP)
40073709
CONVEYOR_BELT_150 (XL
用
)
40215582
CONVEYOR_BELT_C_XL_ESD (XL
用
OP)
3) 请调整传送带的张力。
① 在传送带松弛时(传送带没有张力)，用 “油性笔”在传送带上平坦部分间距200mm处 ，做 2处标记。
② 按照与1)相反的步骤，转动「A部」的「传送滑轮」，撑紧传送带张力，在2处标记的间距达到
201mm的位置上，拧紧传送滑轮。
请注意工作台部分，不要因传送带张力加大而使传送带轨道S上不来。
③ 安装完毕后，执行「手动控制」数分钟，检查有无异常声音、脱落等问题。
④ 1周以后再检查1次张力。
检查项目
3-1-6
传送带
实施频度 ：每周
检查内容
检查传送带的磨损、破损、松弛
更换 更换传送带
使用工具：
螺丝刀、扳钳
更换标准 ： 0.5 年
传送带
传送滑轮
201mm
20
0mm
201mm
20
0mm
A
A B
B
操作手册
3-8
1) 通过手动控制开动传送马达，检查滑轮旋转是否顺畅。
2) 若旋转不顺畅、或不旋转时，请更换滑轮。

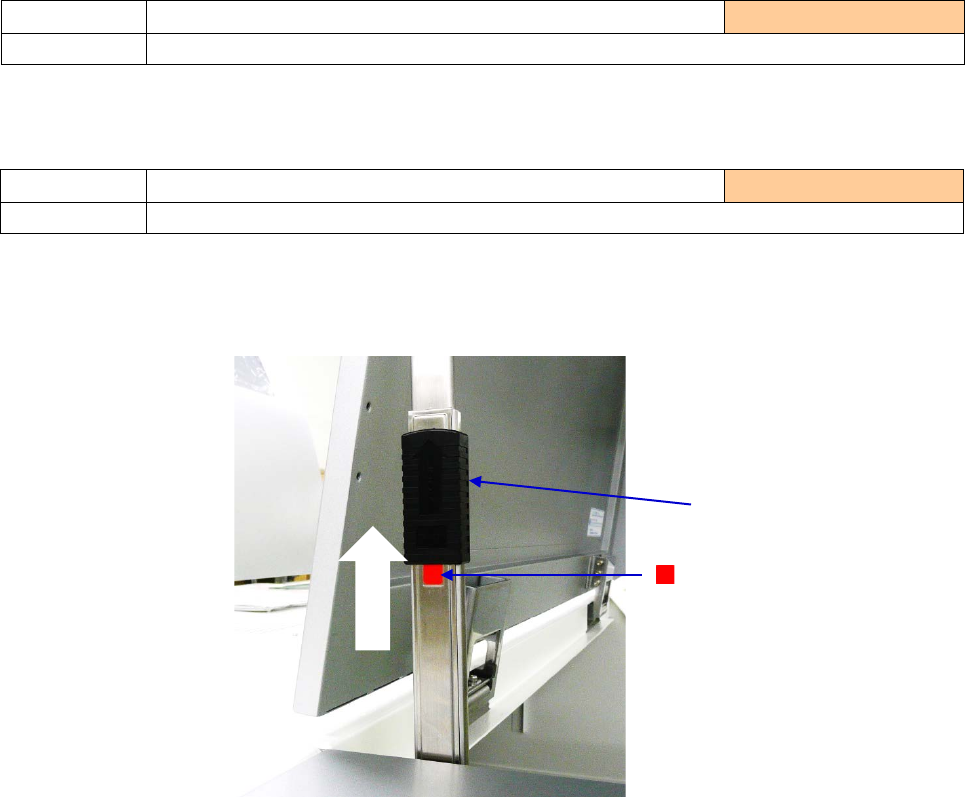

1) 请抬起锁定手柄，在看得见■标记（锁定）的状态下，确认护罩能否保持。在确认中，请注意不要令
安全盖（安全罩）落下，以免造成伤害。
检查项目
3-1-7
传送滑轮
实施频度
：
每周
检查内容
检查传送滑轮的动作
检查项目
3-1-8
支撑板
实施频度 ：每周
检查内容
检查支撑板的状态
锁定手柄
标记
锁
定
操作手册
3-9

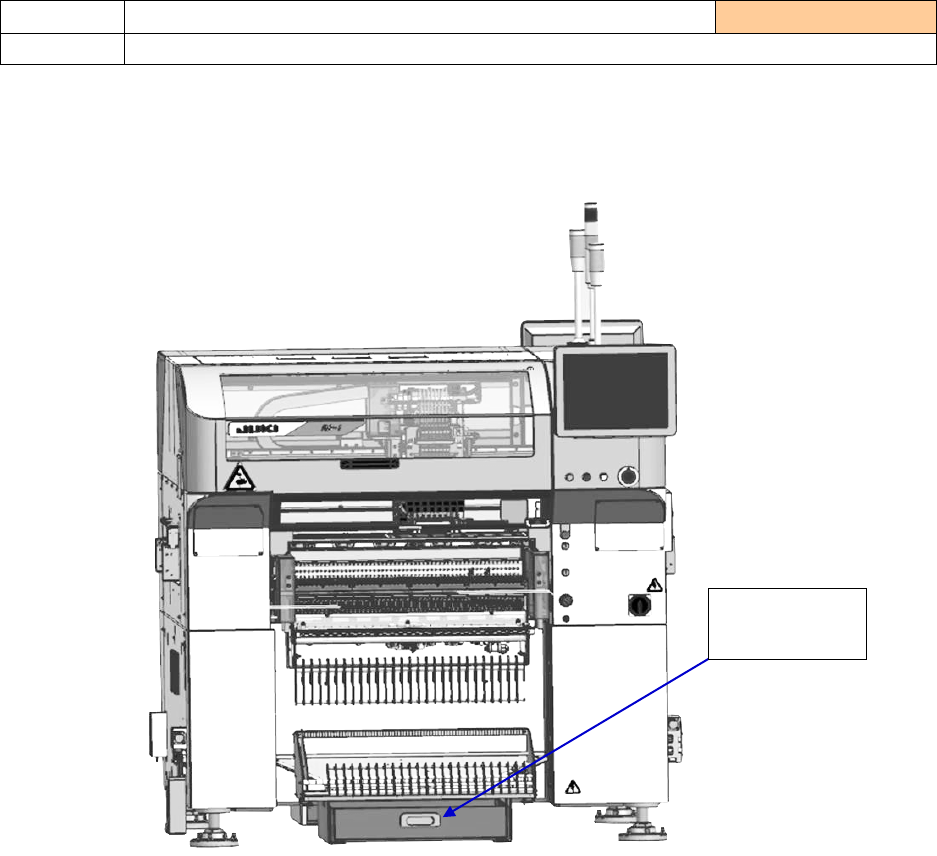

垃圾箱存满后，请废弃积存的残料带。
检查・更换
3-1-9
垃圾箱 实施频度 ： 每天
检查内容
废弃残料带
垃圾箱
