- 18 - NOTE( 注 記 ) #01....OPTIONAL PARTS オプション部品 #02....FOR 6SNR ６ ＳＮ Ｒ 用 #03....FOR 6SNX ６ ＳＮ Ｘ 用 #0 4... .F OR E N ＥＮ 用 #05....FOR 6SNX(EN ) ６ ＳＮ Ｘ（ＥＮ）用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400- 50174 TR…
- 17 -
9. TRAY UNIT & APPEND PARTS COMPONENTS
トレイユニット・添付品関係
15
4
5
6
7
8
9
8
9
10
11
12
13
11
12
13
14
14
10
2
3
1
23
21
22
20
33
18
36
22
20
21
23
24
25
26
27
30
29
28
17
31
34
35
37
38
39
40
41
40
41
45
42
46
44
42
46
44
43
45
47
48
49
50
50
51
51
52
43
16
19
55
62
57
54
53
56
58 59 60
61
63
65
64
66
67
32
- 18 -
NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品
#02....FOR 6SNR ６ ＳＮＲ 用
#03....FOR 6SNX ６ ＳＮＸ 用
#04....FOR EN ＥＮ 用
#05....FOR 6SNX(EN) ６ ＳＮＸ（ＥＮ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-50174 TRAY UNIT(ST)
トレイユニット（ＳＴ）
1
2 E1552-726-000 TRAY BASE SUPPORT
トレイベースサポート
(1)
3 E1553-726-000 TRAY SUPPORT SHEET
トレイサポートシート
(1)
4 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(4)
5 E1570-726-000 TRAY HOLDER (ST)
トレイホルダ（ＳＴ）
(1)
6 E1571-726-000 TRAY CLAMP
トレイクランプ
(1)
7 E1572-726-000 TRAY CLAMP SHEET
トレイクランプシート
(1)
8 E1573-726-000 TRAY CLAMP SH
トレイクランプ ＳＨ
(2)
9 E1574-726-000 TRAY CLAMP SP 4N
トレイクランプ ＳＰ ４ Ｎ
(2)
10 RE-0200000-K0 E-RING
Ｅ 形止め輪 ２
(2)
11 E1575-726-000 HOLDER SD PLATE B
ホルダ ＳＤ プレート Ｂ
(2)
12 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(2)
13 NM-9030001-SC NUT
蝶ナット
(2)
14 E1582-726-000 HOLDER SHEET
ホルダシート
(2)
15 400-48961 TRAY BASE
トレイベース
(1)
16
#01
400-50175 TRAY UNIT(A)
トレイユニット（Ａ）
1
17
#01
E1552-726-000 TRAY BASE SUPPORT
トレイベースサポート
(1)
18
#01
E1553-726-000 TRAY SUPPORT SHEET
トレイサポートシート
(1)
19
#01
SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(4)
20
#01
E1576-726-000 TRAY HOLDER(A)
トレイホルダ（Ａ）
(2)
21
#01
E1577-726-000 TRAY HOLDER SHEET
トレイホルダシート
(2)
22
#01
E1575-726-000 HOLDER SD PLATE B
ホルダ ＳＤ プレート Ｂ
(2)
23
#01
NM-9030001-SC WING NUT M3X0.5 TYPE1
蝶ナット Ｍ ３ Ｘ ０．５ １種
(2)
24
#01
E1578-726-000 TRAY HOLDER S
トレイホルダ Ｓ
(1)
25
#01
E1577-726-000 TRAY HOLDER SHEET
トレイホルダシート
(1)
26
#01
E1579-726-000 SIDE HOLDER
サイドホルダ
(1)
27
#01
E1580-726-000 TRAY HOLDER NUT
トレイホルダナット
(1)
28
#01
E1581-726-000 TRAY HOLDER NOB
トレイホルダノブ
(1)
29
#01
E1575-726-000 HOLDER SD PLATE B
ホルダ ＳＤ プレート Ｂ
(1)
30
#01
NM-9030001-SC WING NUT M3X0.5 TYPE1
蝶ナット Ｍ ３ Ｘ ０．５ １種
(1)
31
#01
400-48961 TRAY BASE
トレーベース
(1)
32
#01
400-51150 2INCH TRAY UNIT
２インチトレイユニット
1
33
#01
400-48961 TRAY BASE
トレイベース
(1)
34
#01
E1552-726-000 TRAY BASE SUPPORT
トレイベースサポート
(1)
35
#01
E1553-726-000 TRAY SUPPORT SHEET
トレイサポートシート
(1)
36
#01
SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(4)
37
#01
400-51151 2INCH TRAY ADAPTER
２インチトレイアダプター
(1)
38
#01
E1570-726-000 TRAY HOLDER (ST)
トレイホルダ（ＳＴ）
(1)
39
#01
400-48980 TRAY CLAMP
トレイクランプ
(1)
40
#01
E1573-726-000 TRAY CLAMP SH
トレイクランプ ＳＨ
(2)
41
#01
E1574-726-000 TRAY CLAMP SP 4N
トレイクランプ ＳＰ ４ Ｎ
(2)
42
#01
E1575-726-000 HOLDER SD PLATE B
ホルダ ＳＤ プレート Ｂ
(2)
43
#01
E1582-726-000 HOLDER SHEET
ホルダ ＳＤ プレート Ｂ
(2)
44
#01
NM-9030001-SC WING NUT M3X0.5 TYPE1
蝶ナット Ｍ ３ Ｘ ０．５ １種
(2)
45
#01
RE-0200000-K0 E-RING 2
Ｅ 形止め輪 ２
(2)
46
#01
WS-0310002-KN SPRING WASHER M3
ばね座金 Ｍ ３
(2)
47
#01
400-48981 TRAY CLAMP PL
トレイクランプ ＰＬ
(1)
48
#01
400-48982 TRAY CLAMP A
トレイクランプ Ａ
(1)
49
#01
400-48983 TRAY CLAMP B
トレイクランプ Ｂ
(1)
50
#01
400-48984 TRAY CLAMP NUT
トレイクランプナット
(2)
51
#01
400-48985 TRAY CLAMP NOB
トレイクランプノブ
(2)
52
#01
NM-3034000-SF FLANGE NUT M3
フランジ付き ナット Ｍ ３
(2)
53 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
2
54
#02
E9522-716-0A0 I/F CABLE ASM. 1
Ｉ ／ Ｆ 束線組１
1
55
#03
400-96157 MTC/MTS I/F CABLE ASM
ＭＴＣ ／ ＭＴＳ Ｉ ／ Ｆ ケーブル組
1
56 E9599-705-0A0 JOINT CABLE ASM.
ジヨイントケーブル組
1
57 E9100-723-AA0 AC POWER CABLE ASM
ＡＣ 電源束線組
1
58
#03
SL-6040692-TN BOLT M4 L=6
座金付き六角穴ボルト Ｍ ４ Ｌ ＝６
8
59
#03
SL-6041092-TN SCREW
座金付き六角穴ボルト
8
60
#03
SM-6041002-TN BOLT
六角穴ボルト
2
61
#03
EA-9500B02-00 CABLE BAND 150
結束バンド １５０
4
62
#04
400-49751 AC PWR CABLE(TR6CE) ASM
ＡＣ ＰＷＲ ケーブル（ＴＲ ６ ＣＥ）組
1
63
#05
SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
1
64 E1348-700-000 SAFETY COVER STOPPER
安全カバーストッパ
1
65 SL-6042592-TN SCREW
座金付き六角穴ボルト
1
66 400-49190 FIX BR
ＦＩＸ ＢＲ
1
67 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
1
- 19 -

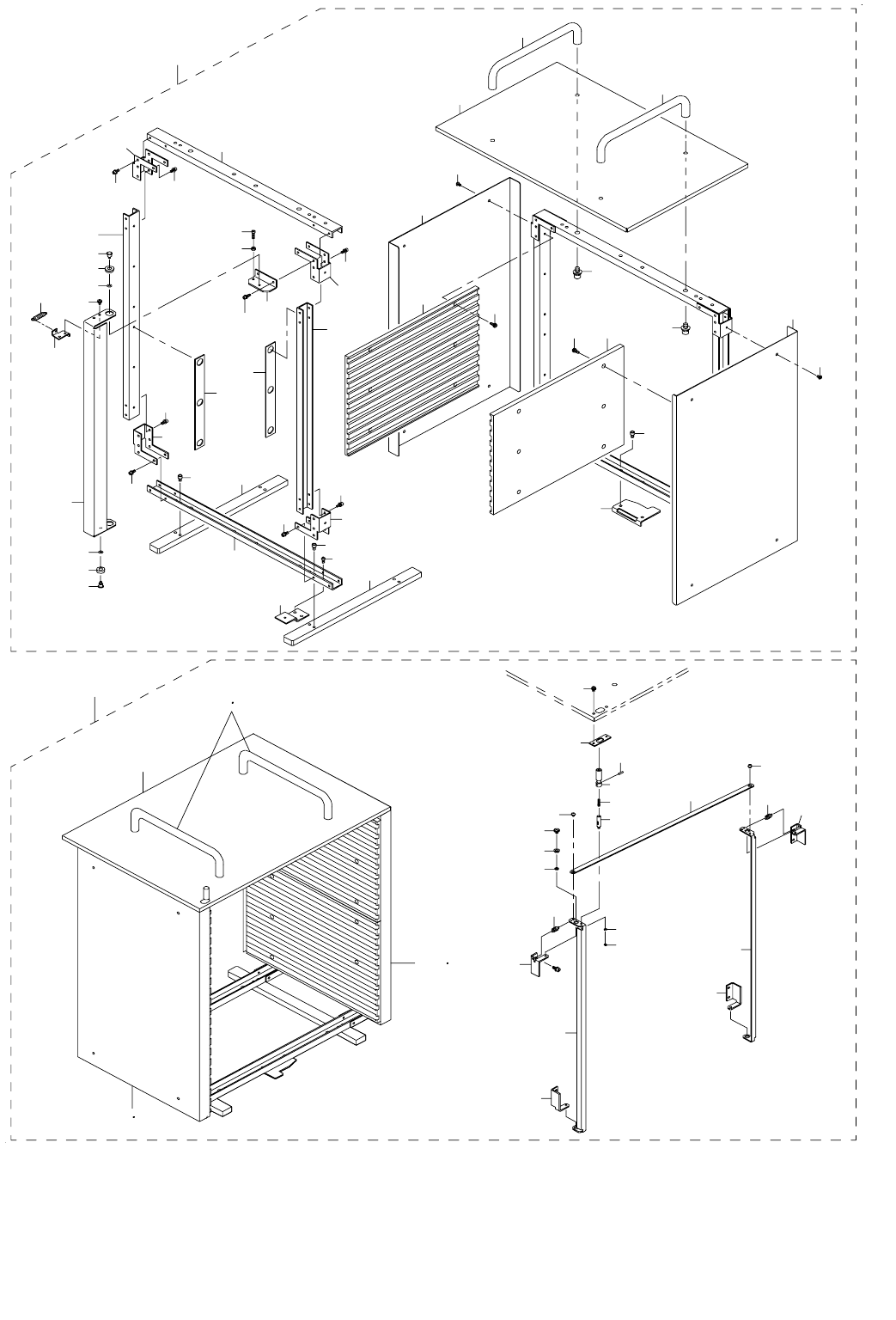

10. STACKER UNIT
スタッカユニット
23
22
21
20
23
22
21
19
18
2
3
25
26
26
26
26
26
26
26
25
24
24
30
30
16
16
25
28
29
5
4
6
7
11
12
12
11
9
8
8
10
10
15
15
14
14
25
17
1
27
27
13
13
38
39
40
55
57
56
45
46
43
44
50
53
54
52
51
41
48
49
47
40
35
36
51
34 37
32
33
37
42
31
