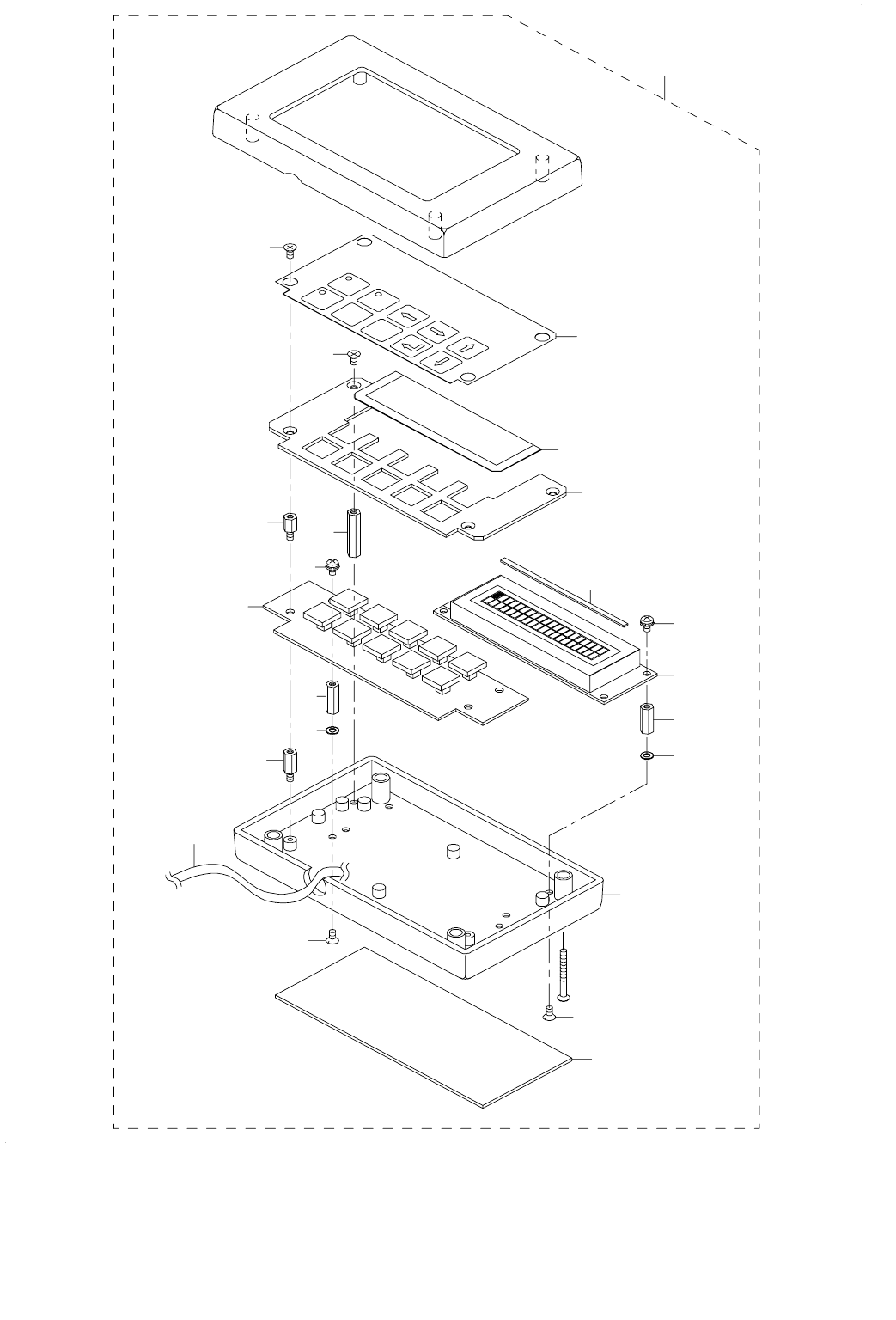

11. MOP BOX COMPONENTS
ＭＯＰ ボックス関係
13
3
2
9
17
4
7
8
5
6
18
12
12
9
17
14
11
15
10
12
12
16
1
- 22 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-49292 OP BOX UNIT 6S
ＯＰ ボックスユニット ６ Ｓ
1
2 400-46251 HOD LCD ASM
ＨＯＤ ＬＣＤ 組
(1)
3 400-48826 OP BOX
ＯＰ ボックス
(1)
4 400-48827 OP BASE
ＯＰ ベース
(1)
5 E2505-716-000 LCD COVER
ＬＣＤ カバー
(1)
6 E2506-716-000 MOP MAGNET
ＭＯＰ マグネット
(1)
7 E2502-716-000 MOP PANEL SPACER
ＯＰ パネルスペーサ
(1)
8 400-49935 OP SHEET 6S
ＯＰ シート ６ Ｓ
(1)
9 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(6)
10 HX-0035400-0B PCB SUPPORT L=8MM
スペーサー
(2)
11 HX-0035400-0D BASE PARTS
基板パーツ
(2)
12 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(12)
13 400-48828 STUD15.4
スタッド１５．４
(4)
14 400-48829 STUD17
スタッド１７
(2)
15 400-48830 STUD26.6
スタッド２６．６
(2)
16 400-41206 HOD PCB ASM
ＨＯＤ ＰＣＢ 組
(1)
17 WP-0320500-SC WASHER M3
平座金小形丸 Ｍ ３
(6)
18 HN-0014900-00 CLAMP FILTER(L)
クランプフィルタ
(1)
- 23 -
12. OPTION COMPONENTS
