- 22 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-99003 FRAME_UNIT_R04 フレームユニット＿Ｒ０ ４ 1 2 401-99045 MAIN_FRAME_R04_ADC メインフレームＲ０４＿ ＡＤＣ (1) 3 401-67228 FEED_WHEEL_SH_08K フィードホイールシャフ ト＿０８Ｋ (1) 4 401-67216 GEAR_…
- 21 -

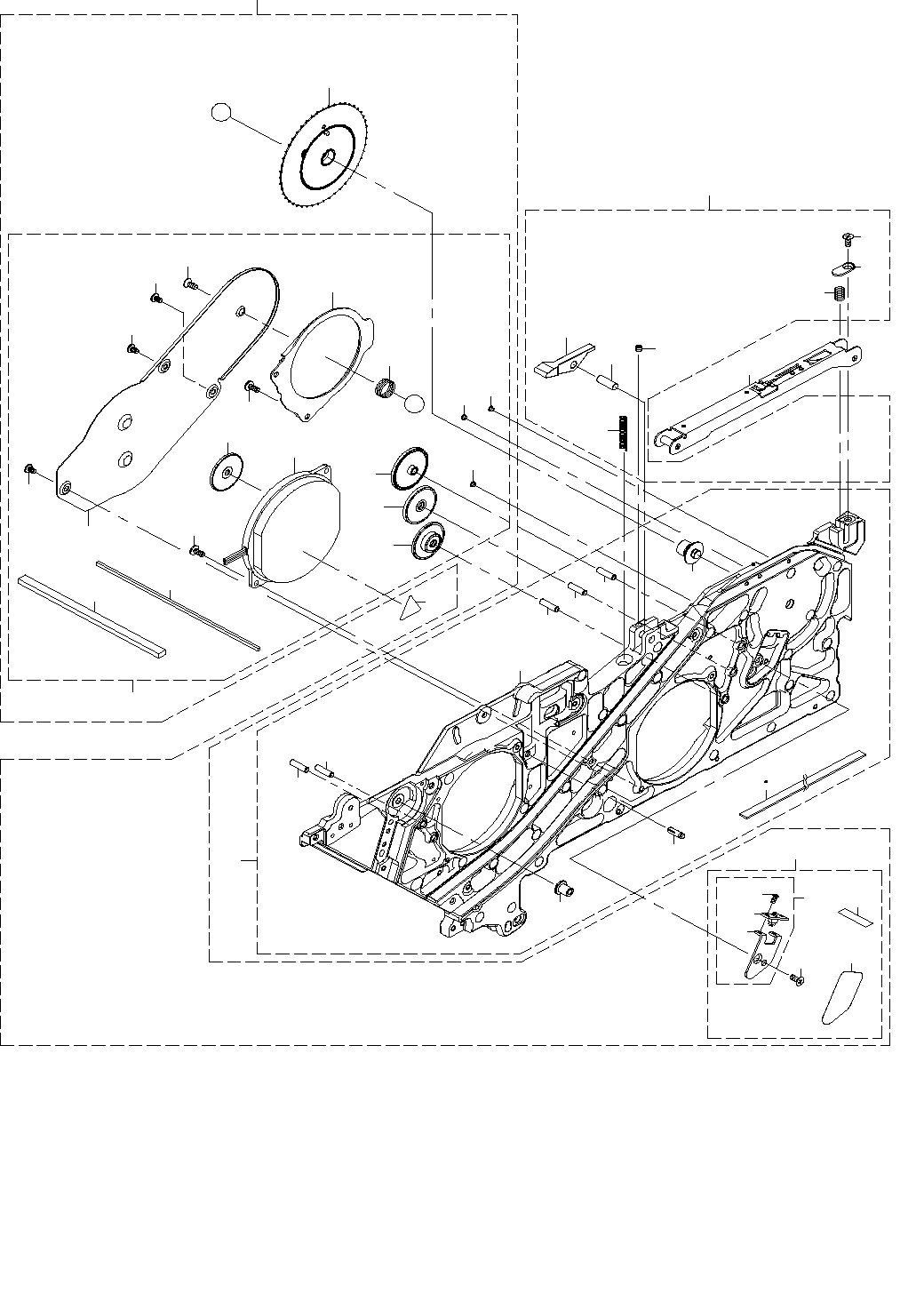

11.RF04AS (1)
３
４
５
４
２
１４
１２
１３
１１
１５
１６
１０
３３
１９
２０
２３
２４
２５
２６
２６
２７
１
２６
２８
２９
２９
３０
３２
３２
３２
３１
３５
３６
４１
３９
４０
３８
３７
３４
Ａ
Ａ
６ ７
４２
１８
９
２２
２１
１７
４３
４
４
４
８
- 22 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-99003 FRAME_UNIT_R04
フレームユニット＿Ｒ０４
1
2 401-99045 MAIN_FRAME_R04_ADC
メインフレームＲ０４＿ＡＤＣ
(1)
3 401-67228 FEED_WHEEL_SH_08K
フィードホイールシャフト＿０８Ｋ
(1)
4 401-67216 GEAR_SH_08K
ギアシャフト＿０８Ｋ
(5)
5 E6347-705-000 FASTENER PIN BX3
ファスナーピン ＢＸ３
(1)
6 401-71153 SPONGE_FM
スポンジＦＭ
(2)
7 401-77383 SPONGE_FD_02
スポンジＦＤ＿０２
(1)
8 401-99028 PULL_GEAR_SH_R04
プルギアシャフトＲ０４
(1)
9 401-99005 FEED_UNIT_R04
フィードユニット＿Ｒ０４
1
10 401-69534 PP_SENSOR_08K_UNIT
ＰＰセンサ＿０８Ｋ＿ユニット
(1)
11 401-69536 PP_SENSOR_08K_SUB_ASSY
ＰＰセンサ０８Ｋ＿サブ組
(1)
12 401-78886 ETF PP SENS PCB ASM_C
ＥＴＦ ＰＰセンサ基板組＿Ｃ
(1)
13 400-85419 SCREW M2X4
平小ねじ Ｍ２Ｘ４（ＳＵＳ）
(2)
14 401-67231 PP_SENSOR_BR_08K
ＰＰセンサブラケット＿０８Ｋ
(1)
15 401-67230 PP_SENSOR_COVER
ＰＰ＿センサカバー
(1)
16 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
(1)
17 400-95428 SINGLE SIDE ADHESION TAPE50
シングル サイド アディッションテープ５０
(0.02)
18 401-69535 FEED_GEAR_ASSY
フィードギア組
(1)
19 401-66937 MOTOR_ASSY_08K
モータ組＿０８Ｋ
(1)
20 401-67205 FEED_GEAR_B_08K
フィードギアＢ＿０８Ｋ
(1)
21 401-77382 SPONGE_FC_02
スポンジＦＣ＿０２
(1)
22 401-77384 SPONGE_FD_03
スポンジＦＤ＿０３
(1)
23 401-67204 FEED_GEAR_C_08K
フィードギアＣ＿０８Ｋ
(1)
24 401-67203 FEED_GEAR_D_08K
フィードギアＤ＿０８Ｋ
(1)
25 401-67202 FEED_GEAR_E_08K
フィードギアＥ＿０８Ｋ
(1)
26 401-72608 LINER_STUD_12K
ライナースタット＿１２Ｋ
(3)
27 401-71255 FEED_GEAR_GUARD_08K_P
フィードギアガード＿０８Ｋ＿Ｐ
(1)
28 401-67264 SPROKET_THRUST_SP_08K
スプロケットスラストスプリング＿０８Ｋ
(1)
29 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ２．６Ｘ６）
(4)
30 401-67260 FEED_GEAR_COVER_12K
フィードギアカバー＿１２Ｋ
(1)
31 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
(1)
32 401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ネジ（Ｍ２．６Ｘ４）
(3)
33 401-99006 FEED_WHEEL_ASSY_R04
フィードホイール組＿Ｒ０４
(1)
34 401-69518 UPPER_COVER_BASE_UNIT_08K
アッパーカバーベースユニット＿０８Ｋ
1
35 401-67225 UPPER_PUSHER_BR_08K
アッパープッシャーＢＲ＿０８Ｋ
(1)
36 SM-1860601-SC SCREW M2.6 L=6
皿小ねじ Ｍ２．６ Ｌ＝６
(1)
37 401-67223 UPPER_COVER_HOOK_08K
アッパーカバーフック＿０８Ｋ
(1)
38 401-67226 UPPER_COVER_HOOK_PIN_08K
アッパーカバーフックピン＿０８Ｋ
(1)
39 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(1)
40 401-67263 UC_HOOK_SP_08K
アッパーカバーフックスプリング＿０８Ｋ
(1)
41 401-67224 UCSP_R_08K
ＵＰスプリング＿Ｒ＿０８Ｋ
(1)
42 401-99043 UPPER_COVER_W4P1
アッパーカバー＿Ｗ４Ｐ１
1
43 CM-3003000-01 HIGH TEMPARATURE CAUTION LABEL 2(16)
高温注意シール２（１６）
1
- 23 -
12.RF04AS (2)
５２
５８
５８
５
４
３
６
２
７
８
１０
１５
１５
１１
１２
１３
１４１６
１７
１８
１９
９
２１
２０
２６
２５
２７
２２
２３
２４
５０
３０
３５
３１
２９
３４
３３
３２
３６
３７
４４
４４
５７
５６
１
５１
２８
３９
４６
Ａ
Ａ
５４
５５
５３
４７
４０
４１
４２
４３
４５
４８
４９
４９
Ｂ
Ｂ
３８
