- 28 -
NOTE( 注記 ) #01....FOR RF04AS,RF08AS,RF08AS(SP) ＲＦ ０４ ＡＳ，ＲＦ ０８ ＡＳ，ＲＦ ０８ ＡＳ（ＳＰ）用
#02....EXCEPT RF04AS,RF08AS,RF08AS(SP) ＲＦ ０４ ＡＳ，ＲＦ ０８ ＡＳ，ＲＦ ０８ ＡＳ（ＳＰ）を除く
#03....FOR RF12AS,RF12AS(SP),RF16AS, ＲＦ １２ ＡＳ，ＲＦ １２ ＡＳ（ＳＰ），
RF16AS(SP),RF24AS,RF24AS(SP) ＲＦ １６ ＡＳ，ＲＦ １６ ＡＳ（ＳＰ），
ＲＦ ２４ ＡＳ，ＲＦ ２４ ＡＳ（ＳＰ）用
#04....FOR RF32AS,RF32AS(SP),RF44AS, ＲＦ ３２ ＡＳ，ＲＦ ３２ ＡＳ（ＳＰ），
RF44AS(SP),RF56AS,RF56AS(SP) ＲＦ ４４ ＡＳ，ＲＦ ４４ ＡＳ（ＳＰ），
ＲＦ ５６ ＡＳ，ＲＦ ５６ ＡＳ（ＳＰ）用
#05....FOR RF04AS,RF08AS,RF08AS(SP), ＲＦ ０４ ＡＳ，ＲＦ ０８ ＡＳ，ＲＦ ０８ ＡＳ（ＳＰ），
RF12AS,RF12AS(SP),RF16AS, ＲＦ １２ ＡＳ，ＲＦ １２ ＡＳ（ＳＰ），
RF16AS(SP),RF24AS,RF24AS(SP) ＲＦ １６ ＡＳ，ＲＦ １６ ＡＳ（ＳＰ），
ＲＦ ２４ ＡＳ，ＲＦ ２４ ＡＳ（ＳＰ）用

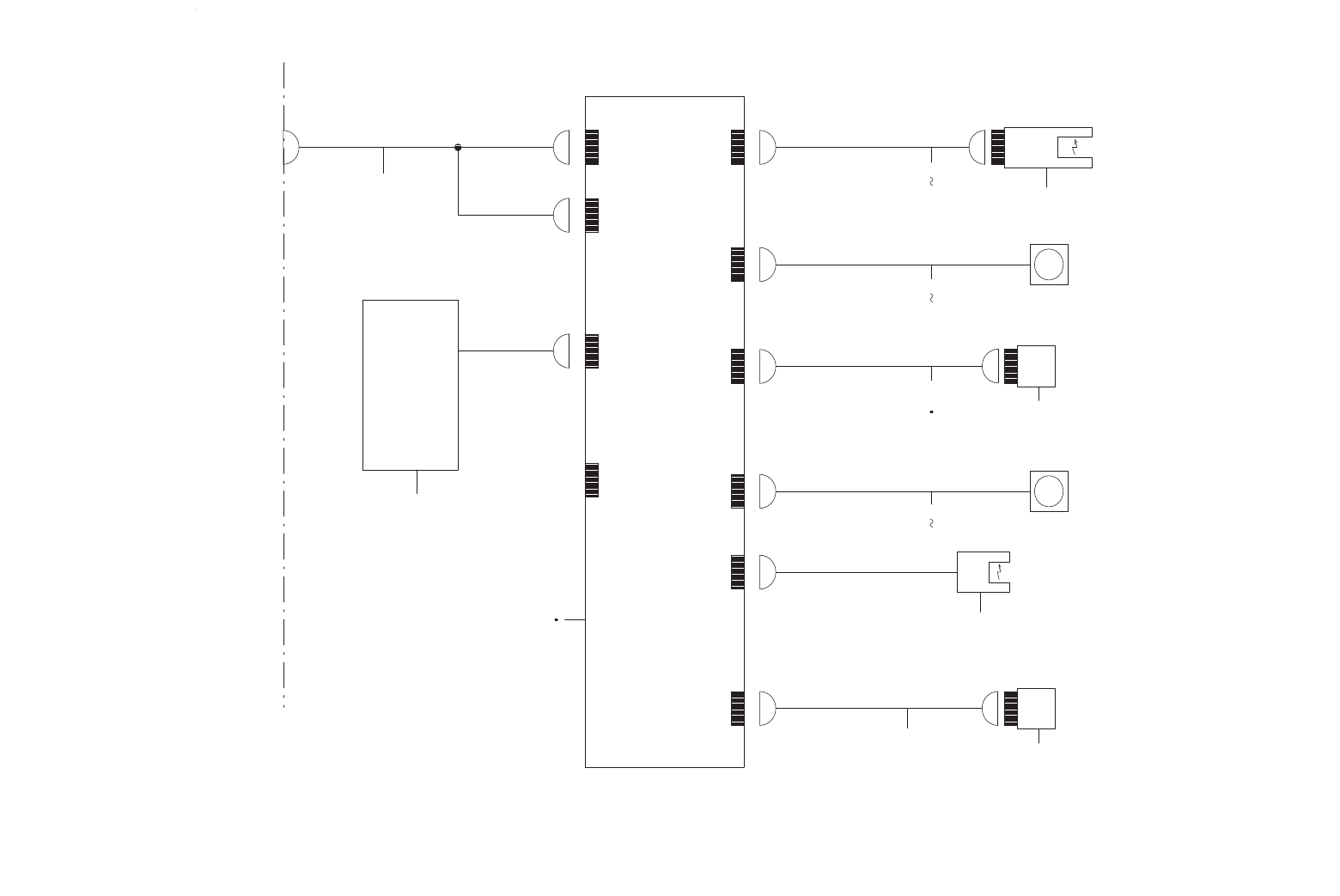

REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-66939 ETF I/F CABLE ASM
ＥＴＦ Ｉ／Ｆケーブル組
1
2 401-66942 MENBRANE SWITCH
ＭＥＮＢＲＡＮＥスイッチ
1
3
#02
401-66952 ETF 12 MAIN PCB ASM
ＥＴＦ １２メイン基板組
1
4
#01
401-78885 ETF MAIN PCB ASM_C
ＥＴＦメイン基板組＿Ｃ
1
5
#01
401-66938 ETF PP SENS CABLE ASM
ＥＴＦ ＰＰセンサケーブル組
1
6
#03
401-78361 ETF 12 PP SENS CABLE ASM
ＥＴＦ １２ ＰＰセンサケーブル組
1
7
#04
401-90385 RF32 PP SENS CABLE ASM
ＲＦ３２ ピックポジションセンサケーブル組
1
8 401-78886 ETF PP SENS PCB ASM_C
ＥＴＦ ＰＰセンサ基板組＿Ｃ
1
9
#01
401-66937 MOTOR_ASSY_08K
モータ組＿０８Ｋ
2
10
#03
401-66950 MOTOR_ASSY_12K
モータ組＿１２Ｋ
2
11
#04
401-66951 MOTOR_ASSY_32K
モータ組＿３２Ｋ
1
12
#05
401-66941 TENSION SENS FPC
テンションセンサＦＰＣ
1
13
#04
401-90456 TENSION_SENS_FPC_R32
テンションセンサＦＰＣ＿Ｒ３２
1
14 401-66944 SPLICE SENSOR
スプライスセンサ
1
15 401-66940 LOCK SENS FPC
ロックセンサＦＰＣ
1
16 401-78887 ETF REFLECTIVE SENS PCB ASM_C
ＥＴＦ ＲＥＦＬＥＣＴＩＶＥセンサ基板組＿Ｃ
1
