- 24 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-99007 PULL_UNIT_R04 プルユニット＿Ｒ０４ 1 2 401-99008 TENSIONER_ARM_ASSY_R04 テンショナアーム組＿Ｒ ０４ (1) 3 401-99020 T_ROLLER_MAIN_SH_R04 Ｔローラーメインシャフ ト＿Ｒ０４ (1) 4 401-99021 T_R…
- 23 -

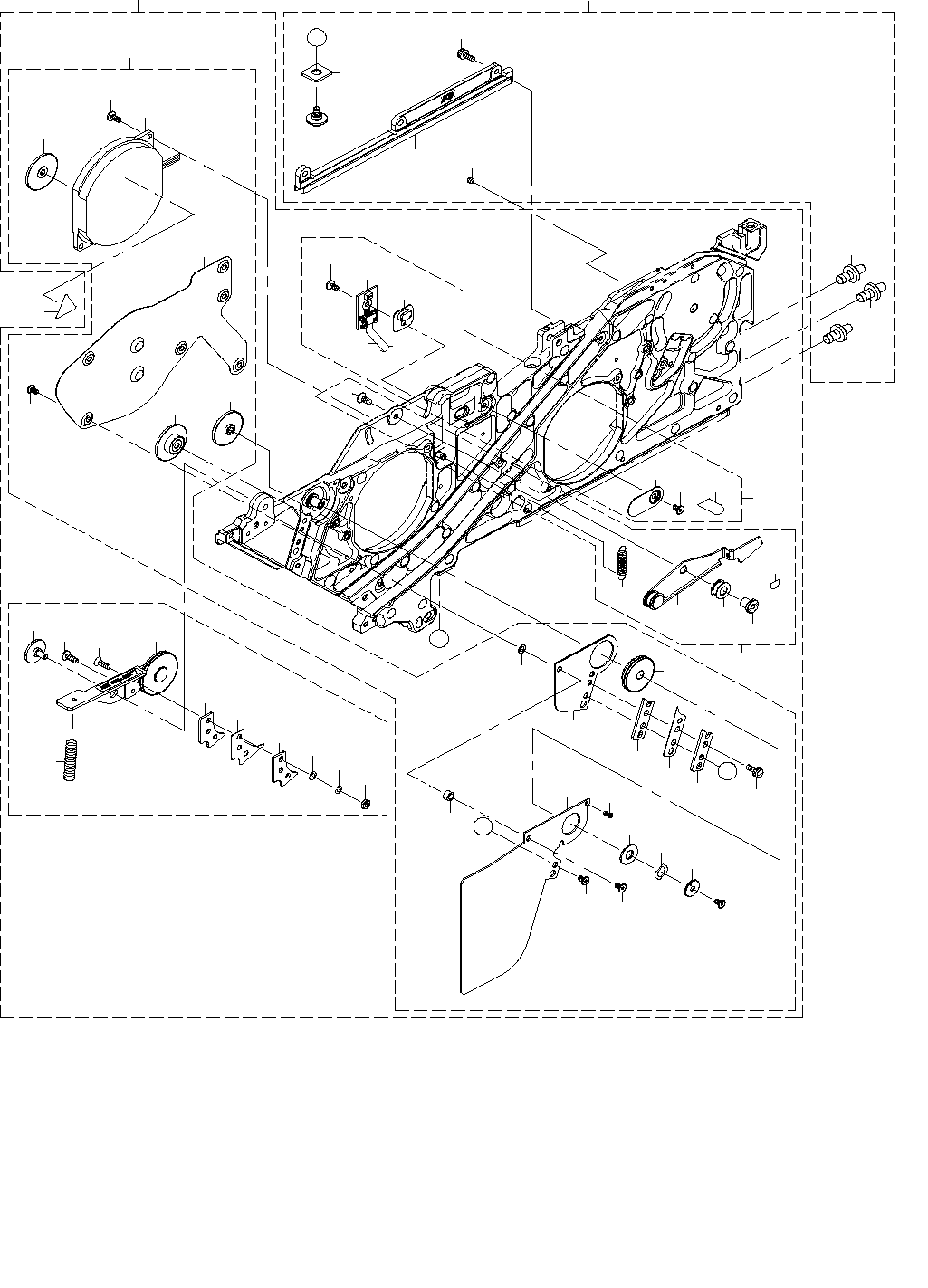

12.RF04AS (2)
５２
５８
５８
５
４
３
６
２
７
８
１０
１５
１５
１１
１２
１３
１４１６
１７
１８
１９
９
２１
２０
２６
２５
２７
２２
２３
２４
５０
３０
３５
３１
２９
３４
３３
３２
３６
３７
４４
４４
５７
５６
１
５１
２８
３９
４６
Ａ
Ａ
５４
５５
５３
４７
４０
４１
４２
４３
４５
４８
４９
４９
Ｂ
Ｂ
３８
- 24 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-99007 PULL_UNIT_R04
プルユニット＿Ｒ０４
1
2 401-99008 TENSIONER_ARM_ASSY_R04
テンショナアーム組＿Ｒ０４
(1)
3 401-99020 T_ROLLER_MAIN_SH_R04
Ｔローラーメインシャフト＿Ｒ０４
(1)
4 401-99021 T_ROLLER_R04
Ｔローラー＿Ｒ０４
(1)
5 400-52050 SCREW M3X6 MEC
メックネジ Ｍ３Ｘ６
(1)
6 401-67267 TENSIONER_SP_08K
テンショナスプリング＿０８Ｋ＿Ａ
(1)
7 401-89573 TENSIONER_REFLECTOR_R
テンショナリフレクタ＿Ｒ
(1)
8 401-99009 TENSIONER_ARM_SUB_ASSY_R04
テンショナアームサブ組＿Ｒ０４
(1)
9 401-99010 PULL_IDLER_ARM_ASSY_R04
プルアイドラアーム組＿Ｒ０４
(1)
10 401-99023 PULL_UPPER_SCRAPER_R04_BR1
プルアッパースクレーパ＿Ｒ０４＿ブラケット１
(1)
11 SM-1860801-SC SCREW M2.6 L=8
皿小ねじ Ｍ２．６ Ｌ＝８
(1)
12 E1524-706-C00 STEP SCREW
レリースレバーガイド段ねじ
(1)
13 401-67262 PULL_IDLER_ARM_SP_08K
プルアイドラアームスプリング＿０８Ｋ
(1)
14 401-99011 PULL_IDLER_ARM_SUB_ASSY_R04
プルアイドラアームサブ組＿Ｒ０４
(1)
15 401-99024 PULL_UPPER_SCRAPER_R04_BR2
プルアッパースクレーパ＿Ｒ０４＿ブラケット２
(2)
16 401-72666 BINDING_HEAD_SCREW_M26X8
バインドねじ（Ｍ２．６Ｘ８）
(1)
17 WP-0280500-SC WASHER
平座金小形丸 Ｍ２．５
(2)
18 WS-0260002-KN WASHER M2.6
ばね座金 Ｍ２．６
(2)
19 NM-6860003-SC NUT M2.6 TYPE3
六角ナット Ｍ２．６ ３種
(2)
20 401-69539 TENSIONER_PHOTO_SENSOR_ASSY
テンショナフォトセンサ組
(1)
21 401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ２．６Ｘ４）
(1)
22 401-67282 SENSOR_CAP
センサキャップ
(1)
23 401-78887 ETF REFLECTIVE SENS PCB ASM_C
ＥＴＦ ＲＥＦＬＥＣＴＩＶＥセンサ基板組＿Ｃ
(1)
24 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ２．６Ｘ６）
(1)
25 401-66941 TENSION SENS FPC
テンションセンサＦＰＣ
(1)
26 401-67247 PULL_SENSOR_COVER_A
プル＿センサーカバー
(1)
27 401-83681 ANTIREFLECTION_PAPER
アンチリフレクションペーパ
(1)
28 401-99012 PULL_GEAR_ASSY_R04
プルギア組＿Ｒ０４
(1)
29 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ２．６Ｘ６）
(2)
30 401-67261 PULL_GEAR_COVER_12K
プルギアカバー＿１２Ｋ
(1)
31 401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ２．６Ｘ４）
(6)
32 401-66937 MOTOR_ASSY_08K
モータ組＿０８Ｋ
(1)
33 401-67202 FEED_GEAR_E_08K
フィードギアＥ＿０８Ｋ
(1)
34 401-67207 PULL_GEAR_A
プルギアＡ
(1)
35 401-67208 PULL_GEAR_B
プルギアＢ
(1)
36 401-99031 PULL_GEAR_R04
プルギアＲ０４
(1)
37 401-99032 PULL_LOWER_SC_R04_BR1
プルロースクレーパ＿Ｒ０４＿ブラケット１
(1)
38 401-99029 PULL_BOX_PLATE_R04_B
プルボックスプレート＿Ｒ０４＿Ｂ
(1)
39 401-99030 SHIM_RING_D5_T02
シムリング＿Ｄ５＿Ｔ０２
(1)
40 WP-0550836-SC WASHER 5.5X12X0.8
平座金 ５．５Ｘ１２Ｘ０．８
(1)
41 E1306-706-C00 TAPE HOLDER WASHER
テープホルダ押え波座金
(1)
42 400-68247 TENSIONER_GUIDE_WP
テンショナ−ガイドワッシャ−プレート
(1)
43 401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ２．６Ｘ４）
(1)
44 401-99033 PULL_LOWER_SC_R04_BR2
プルロースクレーパ＿Ｒ０４＿ブラケット２
(2)
45 SL-4860891-SC SCREW M2.6 L=8
座金付きなべ小ねじ Ｍ２．６ Ｌ＝８
(1)
46 401-99034 PULL_BOX_SPACER
プルボックススペーサー
(1)
47 401-99047 PULL_BOX_PLATE_R04_C_M
プルボックスプレート＿Ｒ０４＿Ｍ
(1)
48 400-85419 SCREW M2X4
平小ねじ Ｍ２Ｘ４（ＳＵＳ）
(1)
49 401-72666 BINDING_HEAD_SCREW_M26X8
バインドねじ（Ｍ２．６Ｘ８）
(2)
50 CM-3003000-01 HIGH TEMPARATURE CAUTION LABEL 2(16)
高温注意シール２（１６）
(1)
51 401-69520 RAIL_UNIT_08K
レールユニット＿０８Ｋ
1
52 401-67212 X_AXIS_BASE_PIN_2
Ｘ軸ベースピン２
(1)
53 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(3)
54 401-67213 SLIDE_RAIL
スライドレール
(1)
55 SL-4860891-SC SCREW M2.6 L=8
座金付きなべ小ねじ Ｍ２．６ Ｌ＝８
(3)
56 401-67290 LOCATE_PIN_A
ロケートピン＿Ａ
(1)
57 401-67291 LOCATE_PIN_BASE
ロケートピンベース
(1)
58 401-67211 X_AXIS_BASE_PIN_1
Ｘ軸ベースピン１
(2)
- 25 -

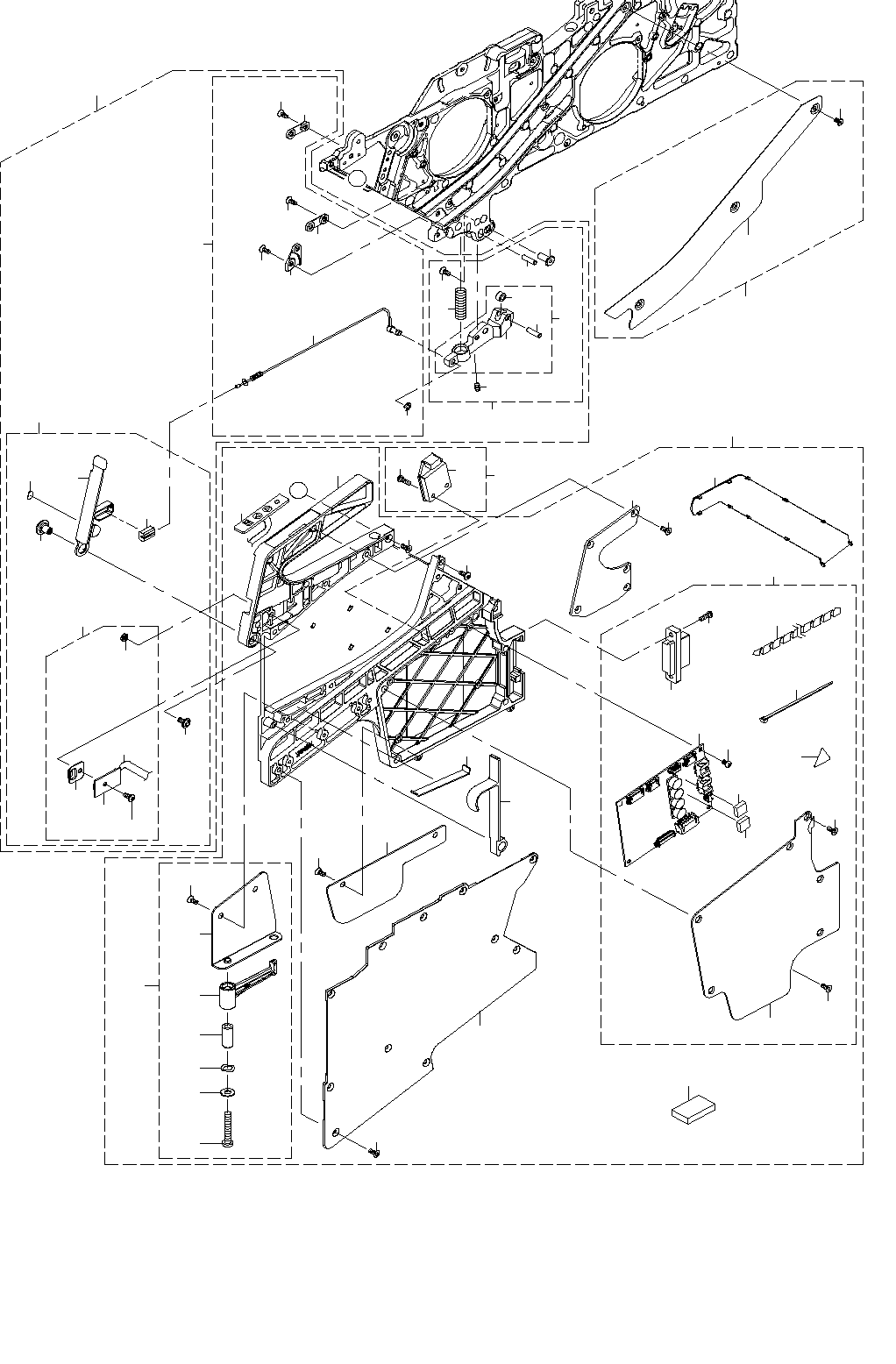

13.RF04AS (3)
３
４
５
６
７
１１
９
１０
８
１８
２２
２１
２０
１９
２３
１７
１５
１３
１４
１２
２９
２６
２６
２５
２５
２６
２７
２８
２
１
４０
Ａ
Ａ
４１
４２
４３
４４
４５
４６
４７
３７
３８
３８
３８
６０
５６
５３
５４
５７
４８
６５
６６
６７
６８
６３
６４
６１
３２
３１
３０
３３
３５
２４
３６
５８
５９
５０
３９
６２
１６
５１
５５
５５
５２
３４
４９
