10 11 コンベア幅、ゾーン数全てに対応 スタンダードモデルからハイパフォーマンスモデルまでを網羅 Supports all conveyor widths and numbers of zones Covers from standar d model to high-performance model 標準機能／オ プシ ョ ン ST ANDARD /OPTIONS 及び 各 サイ ズラ イ ン ナ ッ プに つい て About…
8 9
独自の省エネモードを簡単作成
操作画面は17インチ画面を搭載した表示パネル
各レシピ毎に基板写真、ドキュメントを保存
17-inches oparation screen panel
PCB photo and documents stored for each recipe
Simple preparation of unique energy saving mode
標準機能 Standard function
メンテナンスタイマー Maintenance timer
Tamura Reflow Integrated Total Online Network
装置履歴や装置状況が管理しやすく !!
Easy to manage equipment history and equipment situation
プロファイル分析画面
Screen profile analysis
メニュー画面
Menu screen
生産運転モニター画面
Production operation on the monitor screen
装置点検通知機能
Equipment inspection notification function
メイン画面 Main screen 通知画面 Notification screen
予め任意に登録した日付・曜日間隔で使用部品の寿命・
清掃、または装置の点検等の内容を通知する機能です。
リフロー装置の PC 画面に表示されるので、誰にでもメ
ンテナンス時期の確認や作業の完了状況が判ります。
This function is the ability to notify the details of
inspections or equipment, and cleaning the life of the parts
used in the interval any day of the week, the date that you
register in advance.
Will be displayed on the PC screen of reflow, the
completion status of the check and when maintenance
work is understood by anyone.
上記内容を装置搭載の PC に Web サーバー
機能を持たせる事により遠隔の PC より装置
の状態監視が可能となります。
Monitoring status of the equipment will be
available from the equipment to have a
feature by Web server to your remote PC.
装置運転状態のモニター
▶
Monitoring the status of
equipment operation
発生中の警報のモニター
▶
Alarm monitoring
プロファイル分析
▶
Profile analysis
装置運転データの編集および作成
▶
Edit and create equipment setting data
警報履歴の表示
▶
Display of alarm history
• Visibility that allows recognition at a glance
• Operation system inherited from the previous models and reduced
start-up time
◦一目で分かる視認性
◦操作系は従来機を継承し、新規導入時の立ち上げも短縮
◦段取り替え時の現物確認・注意・特記事項のドキュメント保存も可能
◦JPGデータの関連付け
・Confirmation of actual object or precautions/special notes for
process changeover
・Association of JPG data
10 11
コンベア幅、ゾーン数全てに対応 スタンダードモデルからハイパフォーマンスモデルまでを網羅
Supports all conveyor widths and numbers of zones Covers from standard model to high-performance model
標準機能／オプション
STANDARD /OPTIONS
及び各サイズラインナップについて
About the size of each lineup
"P Panel“ and "X Panel"
▶▶▶
※自動段取り機能（オプション）の詳細説明は 12 ページ記載しております。
Detailed description of the Bar-code setup function (option) is described on the page 12.
◦自動幅調整
◦ソリ防止ユニット
◦無停電電源（UPS）
◦水冷チラーユニット
◦酸素濃度コントローラー
◦基板搬出ハンドル
◦ヒーター断線警報
◦エリアセンサー
◦酸欠警報
◦活性炭再生ユニット
◦プロファイル測定ユニット
◦過熱検出ユニット
◦簡易自動段取り機能
◦HDDレスPC
◦酸素濃度計
◦温度プロファイル表示
◦マルチ言語対応（日英中）
◦回収ユニット
◦基板停滞警報
◦ファンインバーター個別制御
◦メンテナンスタイマ
◦省エネモード
◦外部モニタリング機能
標準機能 オプション
• PC without HDD
• Oxygen analyzer
• Indication of temperature profile
•
Multi-language version (Japanese, English, Chinese)
• Flux collection unit
• PCB jam alarm
• Fan inverter individually controllable
• Maintenance timer
• Energy-saving mode
• External monitoring function
• Automatic width control
• Warp preventive unit
• Uninterruptible Power Supply (UPS)
• Water cooling unit
• Oxygen density controller
• PCB manual exlaust handle
• Heater broken alarm
• Area sensor
• Oxygen deficiency alarm
• Activated carbon reproduction unit
• Profile measurement unit
• Overheat detection unit
• Simple automatic setup function
STANDARD FUNCTIONS
OPTIONS
シリーズ
加熱パネル
ゾーン数
8 ゾーン
8 Zones
Zones
Heating
Series Standard Model
P-TYPE Panel X-TYPE Panel
High Performance Model
Conveyor width
10 Zones 12 Zones 8 Zones 10 Zones 12 Zones
10 ゾーン 12 ゾーン 8 ゾーン 10 ゾーン 12 ゾーン
コンベア幅サイズ
510mm
330mm
（片側
Per Lane
）
スタンダードモデル
P-TYPE パネル X-TYPE パネル
ハイパフォーマンスモデル
TNV-M-CR（シングルレーン）
Single Lane
TNV-L-CR（シングルレーン）
Single Lane
TNV-MT-CR（
デュアルレーン・ツインチャンバー
）
Single Lane : Twin Chamber
300mm
P Panel X Panel

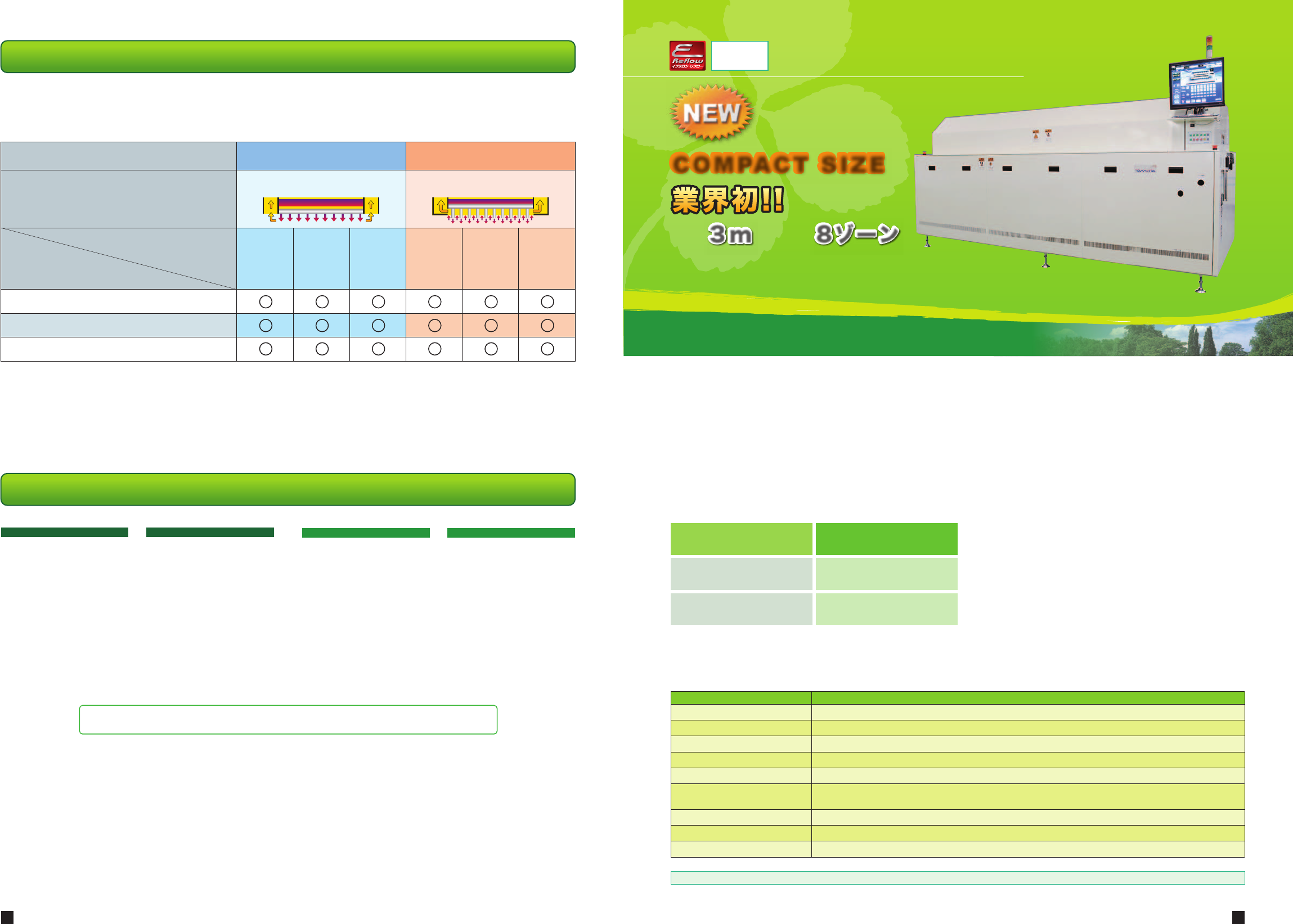

TNV-EM SERIESTNV-EM SERIES Type ”mini”Type ”mini”
• 250mm width corresponding space-saving machine
• Temp. profile testing will be supported more easy.
• High performance and compact!
• You can select "P Panel" "X Panel".
・250mm 幅対応省スペース機
・これまで取れなかった温度プロファイルも
思いのままに。
・コンパクト且つ高性能 !!
・ P Panel X Panel 選択可能。
サイズで
全長
8ゾーン8ゾーン3 m3 m
C O M PA C T S I Z EC O M PA C T S I Z E
この他にも各サイズバリエーションを御用意しております。 All kinds of other size variations are available
※仕様は予告なく変更する場合がございます。あらかじめご了承ください。 Specifications are subject to change without prior notice. Please acknowledge it beforehand.
型 式
Model
ゾーン数
Zones
8
3060
装置全長
Length (mm)
TNV25-308EM
First in the SMT industry,
8 zones in total length 3meters.
N2 REFLOW SYSTEM
N
2
リフローシステム
鉛フリー対応
FOR LEAD-FREE
〈当社調べ〉
Type mini 装置ラインナップ Equipment lineup
※ 1 入口、出口スプロケットは除く ※ 2 排気ダクト・シグナルタワー・液晶モニターは除く ※ 1 Except inlet and outlet sprockets ※ 2 Except Exhaust Duct, Signal Tower and LCD Monitor
仕 様 SPECIFICATION
TNV25-308EM
MAX. W250 L330 (mm)
M I N. W 50 L 50 (mm)
上面 Upper 10, 15, 20, 25, 30mm
下面 Lower 10, 15, 20, 25, 30mm
4mm
99.99%以上 0.4∼0.7Mpa
250NL/min以上
90020mm
AC200V-50/60Hz-3φ 27kVA 78A
（マルチグルーピングフリップフロップスタート時）
(at multi grouping flipflop start)
W1310L3060
※1
H1374
※2
(mm)
約 approx. 1700kg
0.3∼1.5m/min
対象基板
部品高さ
乗せ代
N
2ガス供給量
基板搬送高さ（パスライン）
入力電源
装置寸法
装置質量
搬送速度
Applicable boards
Component height
Circuit board put allowance
N2 Gas supply
Flow height from floor
Power source
Dimensions of machine
Weight
Conveyor speed
12
リンクテーブル Link table
マウンタ
Mounter
マウンタ
Mounter
マウンタ
Mounter
コンベヤ
Conveyor
コンベヤ
Conveyor
印刷機
Printer
炉PC
炉専用
段取りPC
RS232C
▶▶▶
▶▶▶
Ethernet
リフロー炉
Reflow
バーコードリーダ
Bar code reader
読取成功
Scanning
success
照合OK!!
Collation
completed
段取り開始
Bar code scanning start
段取り指示送信
Set up change
order for reflow
段取り完了
Set up completed

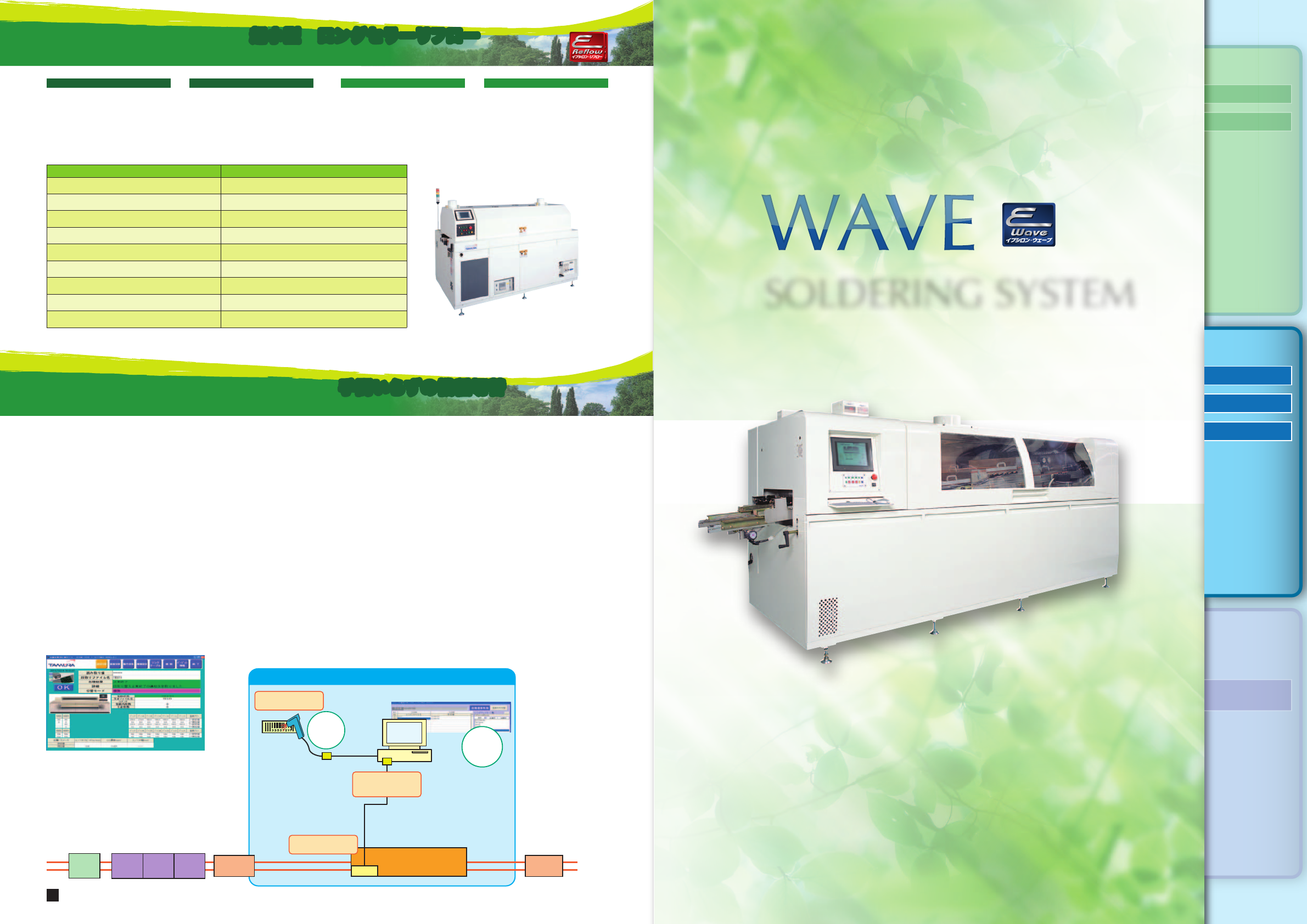

リフロー炉段取りシステム Reflow bar code system
自動段取り機能自動段取り機能
自動段取り機能自動段取り機能
Automatic setup function
Automatic setup function
Setup functions can be selected depending on the
application bar code setup
1) Simple Bar code set-up
The method by a bar code reader to a PC on the reflow
2) Semi auto set up arranged
Arrangements by worker to connect a bar code reader to a PC for setup
3) Actual setup
The bar code reader attached to the conveyor of the previous of reflow,
By the QR code picture of the board. Make the changeover automatically reads
4) Arrangements with external systems
Interlocked with the mounter, etc.
(For more information, please contact our sales in charge).
5) The new machine can be installed as an option.
新規装置装置にはオプションにて取付可能
The new machine can be installed as an option.
用途に応じて選択できる段取り機能
① 簡易段取り
炉に搭載したＰＣにバーコードリーダーを接続して行う簡易段取り
②作業者段取り
段取り用ＰＣにバーコードリーダーを接続して作業者による段取り
③現物段取り
前段のコンベアに取り付けたバーコードリーダーにより、
基板のＱＲコード絵を自動で読み取り段取り替えを行う
④外部システムと連携した段取り
マウンターとの連動等（詳細は、弊社、営業所までお問い合わせください）
⑤新規装置にはオプションでの取付可能
手間いらずの機種切替手間いらずの機種切替
No trouble production exchange
実際の画面 The actual screen
REFLOW
TNV Ver. III
TNV-mini
その他
Others
WAVE
TNW
HC
TAF
その他
Others
その他装置
Others
equipments
周辺機器
Peripheral
SOLDERING SYSTEM
Ultra-compact long-selling reflow
超小型 ロングセラーリフロー 超小型 ロングセラーリフロー
標準機能
◦ タッチパネル制御
◦ 活性炭再生ユニット
◦ フラックス回収ユニット
◦ 基板停滞警報
◦ ファンインバータ個別制御
・ Touch panel control
・ Activated carbon reproduction unit
・ Flux collection unit
・ PCB stop alarm
・ Fan inverter individually controlable
STANDARD FUNCTIONS
OPTIONS
◦ 無停電電源（UPS）
◦ 水冷チラーユニット
◦ 酸素濃度コントローラー
◦ 基板搬出ハンドル
◦ ヒーター断線警報
◦ エリアセンサー
・ Uninterruptible Power Supply (UPS)
・ Water cooling unit
・ Oxygen density controller
・ PCB recovery handle
・ Heater broken alarm
・ Area sensor
オプション
仕様／SPECIFICATION
※ 1 入口、出口スプロケットは除く ※ 2 排気ダクト・シグナルタワー・液晶モニターは除く
※ 1 Except inlet and outlet sprockets ※ 2 Except Exhaust Duct, Signal Tower and LCD Monitor
TNR15-225LH
TNR15-225LH
TNR15-225LHTNR15-225LH
TNR15-225LH
対象基板 Applicable boards
MAX. W150 L150 (mm)
M I N. W 50 L 50 (mm)
部品高さ Component height
上面 Upper 10, 15, 20, 25mm
下面 Lower 10, 15, 20, 25mm
乗せ代
Circuit board put allowance
3mm
N
2ガス供給量 N
2 Gas supply
99.99%以上 0.4∼0.7Mpa
150NL/min以上
基板搬送高さ（パスライン） Flow height from floor 90020mm
入力電源 Power source
AC200V-50/60Hz-3φ 21kVA 61A
(シンクロスタート時 at synchronize start)
装置寸法 Dimensions of machine W1210L2200
※1
H1370
※2
(mm)
装置質量 Weight 約 approx. 600kg
搬送速度 Conveyor speed 0.1∼0.7m/min
