MDOC-SOFT50116 4/7
3. 設定方法
設定方法設定方法
設定方法
この機能を使用する為の設定方法について説明します。
入出力ファイルの設定は、以下の画面で設定を行います。
［段取り］－［アプリケーション設定］－［基本］－［引継ぎ情報設定］
図 1.2 入出力ファイルの設定
メニュー 編集項目
入力情報 入力情報 チェックあり：上流設備からバッドマーク認識結果を引き継ぎます。
チェックなし：最上流機は入力が無いため、チェックを外して下さい。
基板 ID な し ：基板 ID を管理しない
現 物：2 次元コードスキャン（Tok1265）と併用する場合のみ選択して下さい。
引継ぎ：自動段取り(Op003)と併用する場合のみ選択して下さい。
参照ボタン 入力ファイルの参照フォルダを選択します。
出力情報 出力情報 チェックあり：下流設備にバッドマーク認識結果を引き継ぎます。
チェックなし：最下流機は出力が無いため、チェックを外して下さい。
基板 ID な し：基板 ID を管理しない
現 物：2 次元コードスキャン（Tok1265）と併用する場合のみ選択して下さい。
引継ぎ：自動段取り(Op003)と併用する場合のみ選択して下さい。
参照ボタン 出力フォルダを選択します。
リカバリ機能 何らかの理由で上流機からのバッドマーク転送データが失われた場合、
チェックあり：エラー停止せず、バッドマークの再認識を行います。
※デフォルトは「チェックあり」に設定されています。
チェックなし：エラー停止します。
エラー停止したい場合はチェックを外して下さい。
基板名チェック
チェックあり：上流設備と同じ基板名が使用されている事をチェックし、基板名が
異なる場合はエラー停止します。
チェックなし：基板名チェックをしません。
基板 ID がある場合、又は Xg／YG シリーズをライン中に含み、
且つ 20 文字以上の基板名を使用する場合は、基板名チェックを
外して下さい。
MDOC-SOFT50116 5/7
4. 補足資料
補足資料補足資料
補足資料
4.1エラーメッセージ
エラーメッセージエラーメッセージ
エラーメッセージと
とと
と対策
対策対策
対策
リカバリ機能が無効の場合のみ表示されるエラーメッセージです。 エラーメッセージの指示に従い、対
処して下さい。
エラー番号
内 容
Ea12852
バッドマーク認識結果の転送データチェックで、転送されたデータの基板名と選択中の基板名が
異なっています。
[原因] 選択中の基板名は、転送データの基板名と異なっています。
[対策] ・不一致となったデータを修正して、上流設備から再投入してください。
・基板名のチェックが不要な場合、”基板名チェック”を無効にして下さい。
[アプリケーション設定] - [引継ぎ情報] 画面を確認して下さい。
プログラム名
基板データ
転送データ
Ea12853
バッドマーク認識結果の転送データチェックで、基板データと転送データで異なっています。
[原因] 使用するバッドマーク認識結果データ数が、基板データと転送データで異なっています。
[対策] 不一致となったデータを修正して、上流設備から再投入してください。
基 板 ブロック ローカル
基板データ
転送データ
Ea12854
バッドマーク認識結果の転送データチェックで、認識済み以外のデータを検出しました。
[原因] バッドマーク認識結果の転送データチェックで、検査済み以外のデータを検出しました。
すべての検査を完了していないデータは、処理の対象としていません。
[対策] データを修正して、上流設備から再投入してください。
Ea12855
バッドマーク認識結果ファイルの読み込みに失敗しました。
[原因] バッドマーク認識結果ファイルの読み込みに失敗しました。
[対策] 入力情報に設定したフォルダが、読み込みできることを確認して下さい。
[アプリケーション設定]-[引継ぎ情報]の設定内容を確認して下さい。
Ea12856
バッドマーク認識結果ファイルの書き込みに失敗しました。
[原因] バッドマーク認識結果ファイルの書き込みに失敗しました。
[対策] ・出力情報に設定したフォルダが、書き込みできることを確認して下さい。
[アプリケーション設定]-[引継ぎ情報]の設定内容を確認して下さい。
・出力が不要である場合、出力抑制を行って下さい。
[アプリケーション設定]-[引継ぎ情報]画面の”出力情報”のチェックを無効化して下さい。
ファイル名
ファイル名
MDOC-SOFT50116 6/7
4.2 初期設定
初期設定初期設定
初期設定に
にに
に関係
関係関係
関係する
するする
する項目
項目項目
項目
購入時に設定する必要のある項目です。

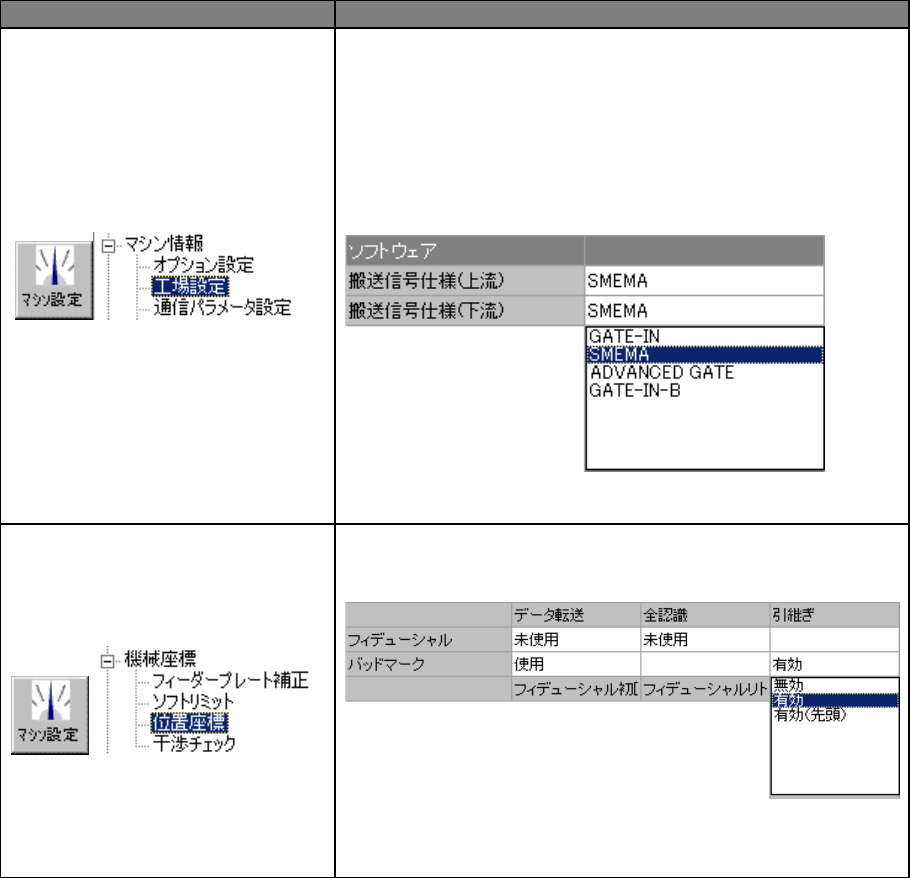

表4.1 初期設定項目(マシン構成)
メニュー 編集項目
搬送信号仕様
搬送信号仕様搬送信号仕様
搬送信号仕様(
((
(上流
上流上流
上流)
))
)：
：：
：
上流設備から「バッドマーク認識結果」を受信する場合、
”SMEMA”か”ADVANCEDGATE”を選択して下さい。
搬送信号仕様
搬送信号仕様搬送信号仕様
搬送信号仕様(
((
(下流
下流下流
下流)
))
)：
：：
：
下流設備に「バッドマーク認識結果」を送信する場合、
“SMEMA” か “ADVANCEDGATE”を選択して下さい。
図4.2 工場設定画面
「データ転送」が “使用” になっている事を確認し、「引継ぎ」を
“有効” または “有効（先頭）” に設定します。
図4.4 位置座標設定画面
シングルステージのマシンでは、「データ転送」を設定する必要は
ありません。
