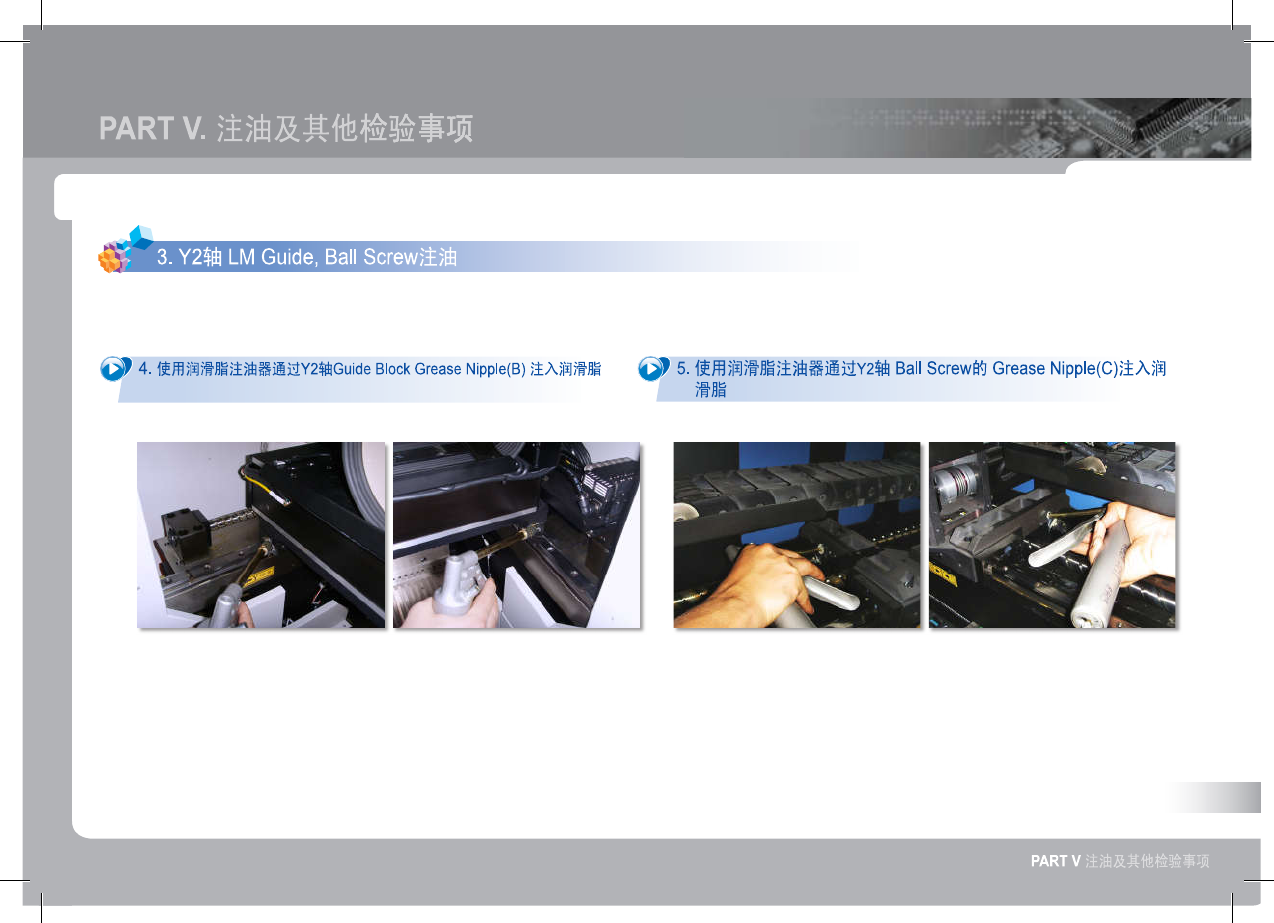

4
.
使用润滑脂注油器通过
Y
2
轴
Guide
Block
Grease
Nipple
(
B
)
注入润滑脂
^
5
.
使用润滑脂注油器通过
Y
2
轴
Ball
Screw
的
Grease
Nipple
(
C
)
注入润
SM310 Maintenance Handbook
62
PART
V
.
注油及其他检验事项

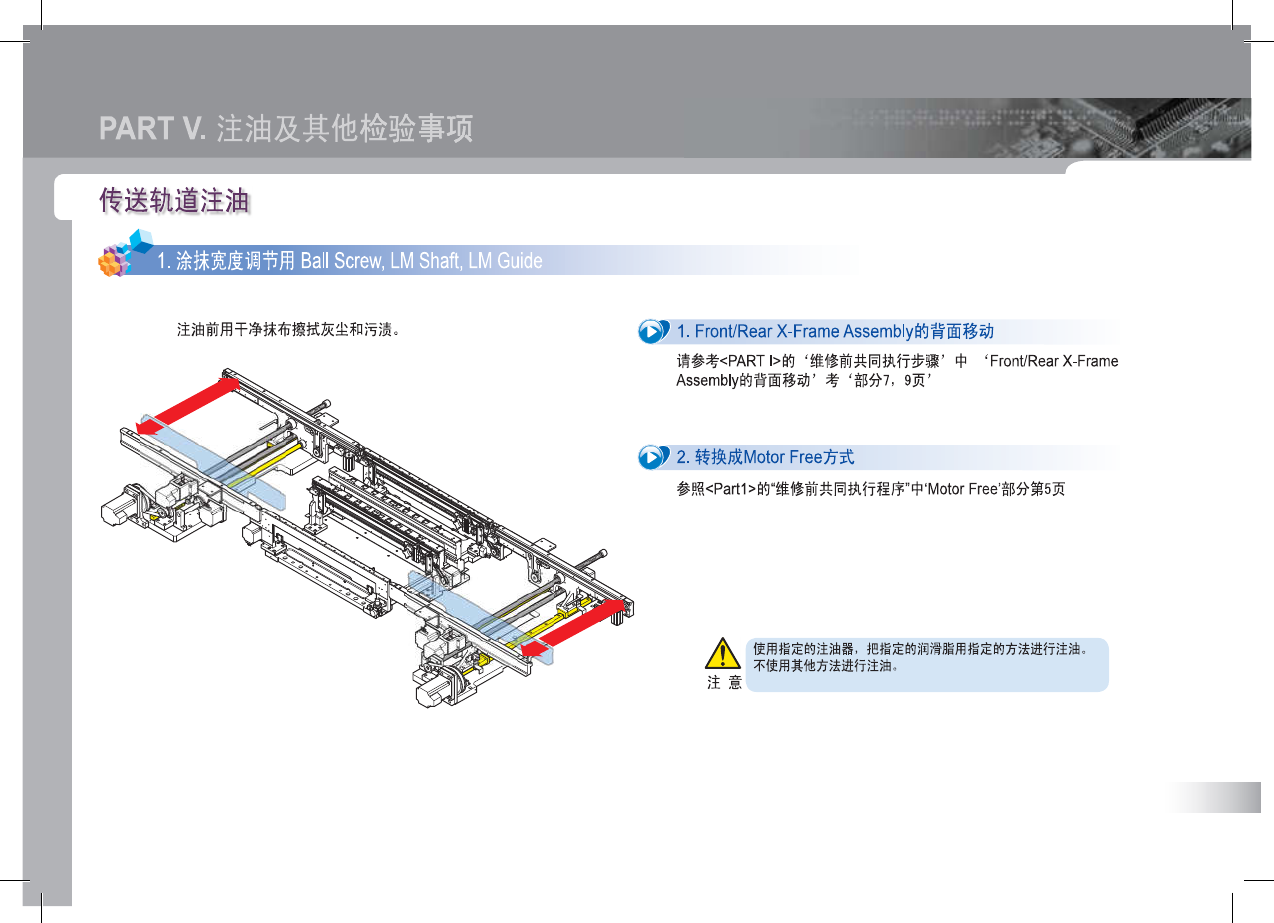

传送轨道注油
5
1
.
涂抹宽度调节用
Ball
Screw
,
LM
Shaft
,
LM
Guide
Front
/
Rear
X
-
Frame
Assembly
的背面移动
请参考
<
PARTI
>
&
‘
维修前共同执行步骤
’
中
‘
Front
/
RearX
-
Frame
Assembly
的背面移动
’
•
‘
部分
7
，
9
页
’
注油前用干净抹布擦拭灰尘和污渍
。
2
.
转换成
Motor
Free
方式
参照
<
Part
1
,
“
维修前共同执行程序
”
中
‘
Motor
Free
’
部分第
5
页
A
使用指定的注油器
，
把指定的润滑脂用指定的方法进行注油
。
不使用其他方法进行注油
。
注意
SM310 Maintenance Handbook
63
PART
V
.
注油及其他检验事项
1
.
涂抹宽度调节用
Ball
Screw
,
LM
Shaft
,
LM
Guide

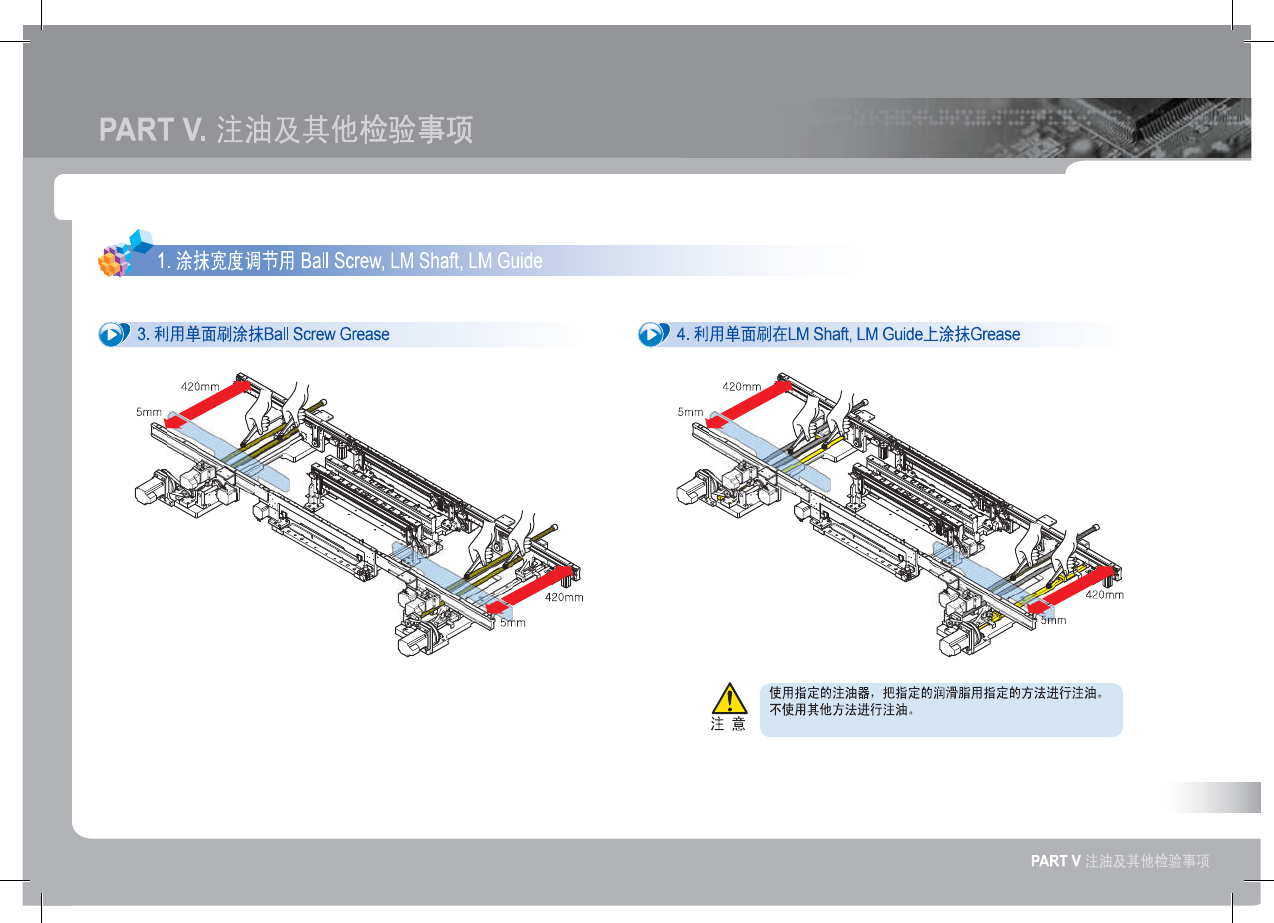

3
.
利用单面刷涂抹
Ball
Screw
Grease
4
.
利用单面刷在
LM
Shaft
,
LM
Guide
上涂抹
Grease
A
使用指定的注油器
，
把指定的润滑脂用指定的方法进行注油
。
不使用其他方法进行注油
。
注意
