1OM-1750
2-71302-001
[ 段取替え ] ボタン
“段取”画面を表示します。
“段取”画面については、“2 巻 6 章 段取替えメニュー”を参照し
てください。
[ コントロール ] ボタン
“コントロール”画面を表示します。
“コントロール”画面については、“2 章 2.1 コントロールメニュー”
を参照してください。
[ 画面切替 ] ボタン
認識画像の表示画面に切替えます。
“認識画面”については、“2 章 2.2 認識画面”を参照してください。
[ 戻る ] ボタン
操作画面を終了して、トップ画面に戻ります。
“ ログアウト”については、“2 章 4.1 ログアウト”を参照してく
ださい。
[6] 操作 / 表示部
装置イメージ、操作ボタン、関係情報などが表示されています。
表示内容は各操作画面で異なります。
[7] タブおよびタブシート
画面が複数のシートで構成されている場合に、画面の上部にタブと
呼ばれるインデックス形のつまみ、またはボタンがあります。
タブにはシートごとの名前がついており、タブを押すとそのシート
( 画面 ) に切替ります。
[8] ステータスバー
ログインタイプ、表示画面の番号、現在の日付および時刻が表示さ
れます。
2. 操作画面
1OM-1750
2-81302-001

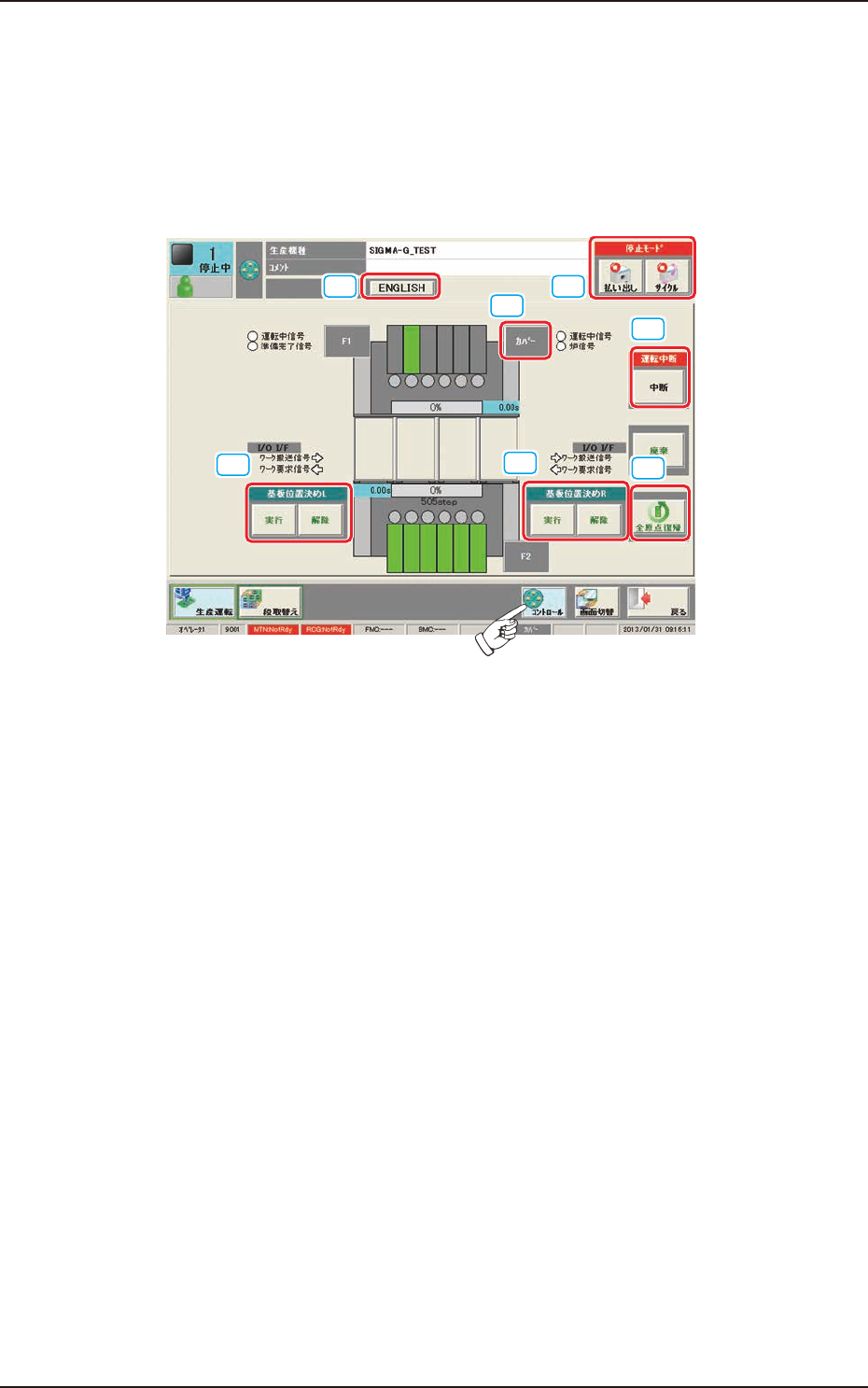

2.1 コントロールメニュー
共通メニューバーにて、[ コントロール ] ボタンを押すと、“コントロー
ルメニュー画面”が表示されます。
“コントロールメニュー”画面には、基本的な操作実行ボタンがまとめて
配置されています。
[1]
[1]
[3]
[4]
[5]
[2]
[6]
F1B7
[1] 基板位置決め
L、R
[ 実行 ] ボタン
[ 実行 ] ボタンを押し、10 秒以内に操作パネルの [START] ボタンを
押すと、バックアップベースおよびクランプが上がり、基板位置決
め部上の基板が位置決めされます。
[ 解除 ] ボタン
[ 解除 ] ボタンを押し、10 秒以内に操作パネルの [START] ボタンを
押すと、バックアップベースおよびクランプが下がり、基板の位置
決めが解除されます。
2.1 コントロールメニュー
1OM-1750
2-91302-001
[2] [ 本体カバー ] ボタン
[ カバー ] ボタンを押すと、装置本体のカバーがロック / ロック解除
されます。
[3] 停止モード
[ 払い出し ] ボタン
仕掛かり中の基板の生産終了後に、基板を払い出して生産運転が停
止します。
[ サイクル ] ボタン
仕掛かり中の基板の部品装着終了後に生産運転が停止します。
[4] 運転中断
[ 中断 ] ボタン
装置の状態が“一時停止”になると [ 中断 ] ボタンが表示されます。
[ 中断 ] ボタンを押すと、“一時停止”の状態が解除され、装置は“停
止”の状態になります。
[5] [ 全原点復帰 ] ボタン
[ 全原点復帰 ] ボタンを押した後、10 秒以内に操作パネルの [START]
ボタンを押すと、全軸の原点復帰を行います。
[6] 言語切替えボタン
ボタンに表示されている言語に切替えを行います。
2.1 コントロールメニュー
