Titel der Info Einstellungen am neuen Pipettenwechsler mit der SW 707.xx
Kennung: 00197491-02 Erstellt am: 28.10.2013
Bezug auf: Ersetzt die TI2013-10D06 and
00197491-01
Kontakt: SIPLACE Hotline München
Ersteller: Schlagbauer, Johann Telefon: +49 89 20800 48642
Abteilung: ASM AS CRM CS PM & E Email: hotline.siplace@asmpt.com
Maschinentyp / Kategorie: X-Serie | SX-Serie | DX-Serie | X-Serie S
Kurzbeschreibung: Einstellungen am neuen Pipettenwechsler, in Abhängigkeit der Softwareversion
Service-Strategie: Keine
Inbetriebnahme-Strategie: Keine
1. Problem
Jumpereinstellung am neuen Pipettenwechsler notwendig. Dies betrifft die Pipettenwechsler
- PPW Grundaufbau kurz CP/all 03103649-xx
- PPW Grundaufbau lang CP/all 03103514-xx
Diese werden in den folgenden Vertriebsnummern verwendet:
120604 Pipettenwechsler DX1/2, 12Seg.C+P-Kopf
120605 Pipettenwechsler 2 DX1/2, 12SegC+P-Kopf
519841 Pipettenwechsler CPP SX-Serie
519842 Pipettenwechsler CPP SX-Serie (Pos.3o.4)
519715 Pipettenwechsler CP20 SX1/2
519843 Pipettenwechsler CP20 SX1/2 (Pos.3o.4)
PPW Grundaufbau CPx kurz 03062463-xx wird ersetzt durch
PPW Grundaufbau kurz CP/all 03103649-xx
119741 Pipettenwechsler CPP X-Serie
119742 Pipettenwechsler 2 CPP X-Serie
519851 Pipettenwechsler CP20 SX4 / DX4
PPW Grundaufbau CPx lang 03070123-xx wird ersetzt durch
PPW Grundaufbau lang CP/all 03103514-xx
2. Ursache
Mit der Weiterentwicklung und Verbesserung des C&P20 Kopfes als C&P20 P Kopf wurde eine
Überarbeitung der Ansteuerplatine des Pipettenwechslers erforderlich. Es ist eine zusätzliche Jumper
Codierung notwendig geworden, um den Pipettenwechsler auch für ältere Softwareversionen kompatibel zu
halten.
Technische Information
ASM Assembly Systems GmbH & Co KG Technische Änderungen vorbehalten 18.09.2014
Rupert-Mayer-Strasse 44
81379 München, Deutschland 00197491-0201.dot Seite 2 - 6
3. Endgültige Lösung
Die beiden neuen Pipettenwechsler-Varianten, werden die bisherigen Pipettenwechslergrundmodule
(03062463-xx und 03070123-xx) ablösen, da diese bei richtiger Jumpereinstellung rückwärtskompatibel
sind.
Bei Auslieferung erfolgt eine Standard Jumpereinstellung zwischen Pin 2 und Pin 3. Dies bedeutet, dass der
Pipettenwechsler für alle CPx Köpfe, mit einer Stationssoftware ≥ 707.xx und der Ansteuerung des
Pipettenwechsler über die X FCU, einsatzbereit ist.
Achtung:
1. Wird der neue Pipettenwechsler als Ersatzteil in eine Maschine eingebaut wo die
Pipettenwechsler über ein EA_Modul angesteuert werden muss hier der Jumper auf Pin 1 und
Pin2 umgesteckt werden.
ASM Assembly Systems GmbH & Co KG Technische Änderungen vorbehalten 18.09.2014
Rupert-Mayer-Strasse 44
81379 München, Deutschland 00197491-0201.dot Seite 3 - 6
2. Wird der neue Pipettenwechsler als Ersatzteil bei Maschinen mit der SW ≤ 706.xx eingesetzt,
muss hier der Jumper auf Pin 1 und Pin 2 umgesteckt werden.
Die richtige Codierung des Jumpers muss aufgrund der Zugänglichkeit vor dem Einbau des Pipetten
Wechslers erfolgen.

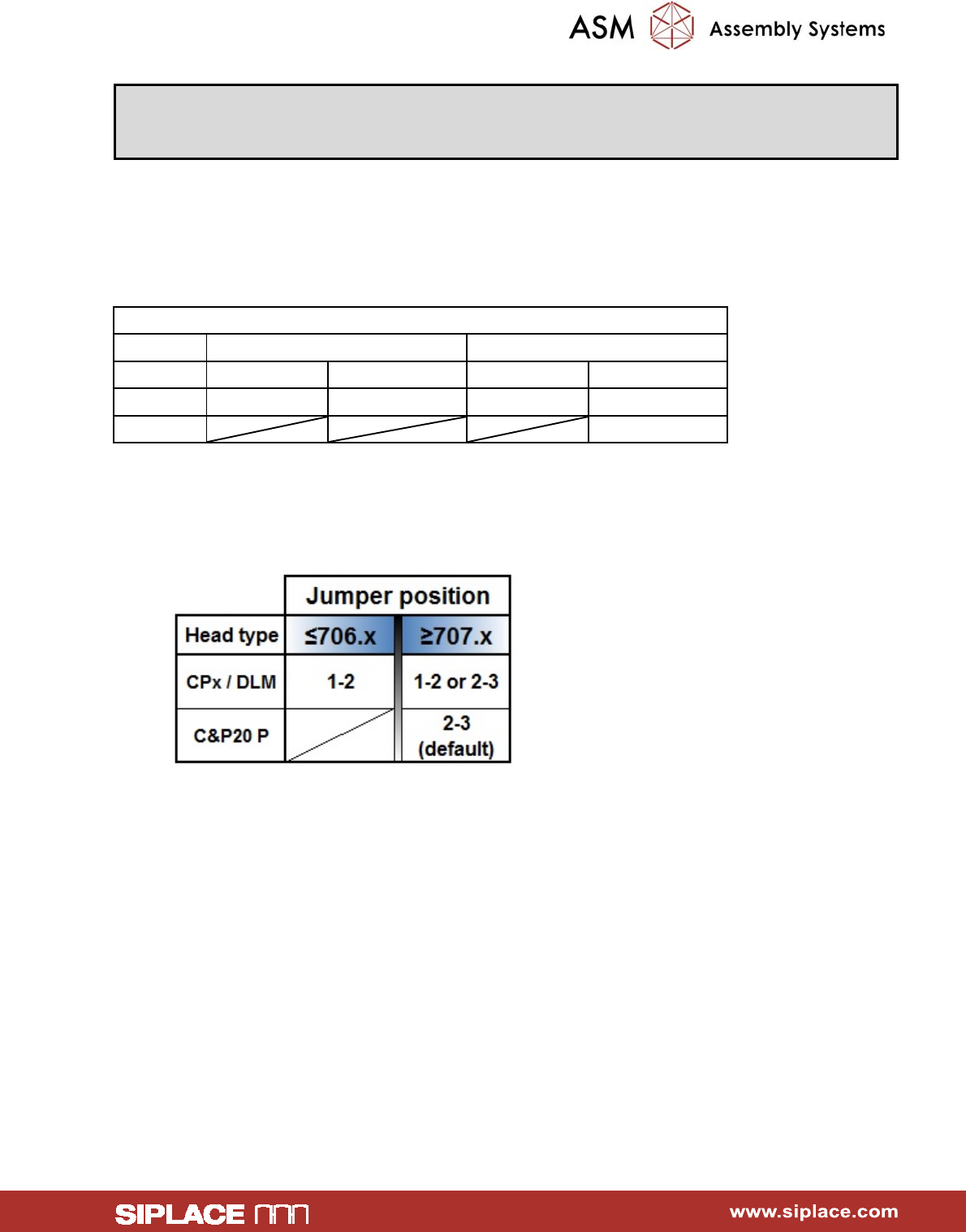

JumperPosition
Kopftyp <=706.x >=707.x
E/AController XFCU E/AController XFCU
CPX/DLM
1‐2 1‐2 1‐2 2‐3
C&P20P
2‐3(Default)
4. Zusatzinformationen

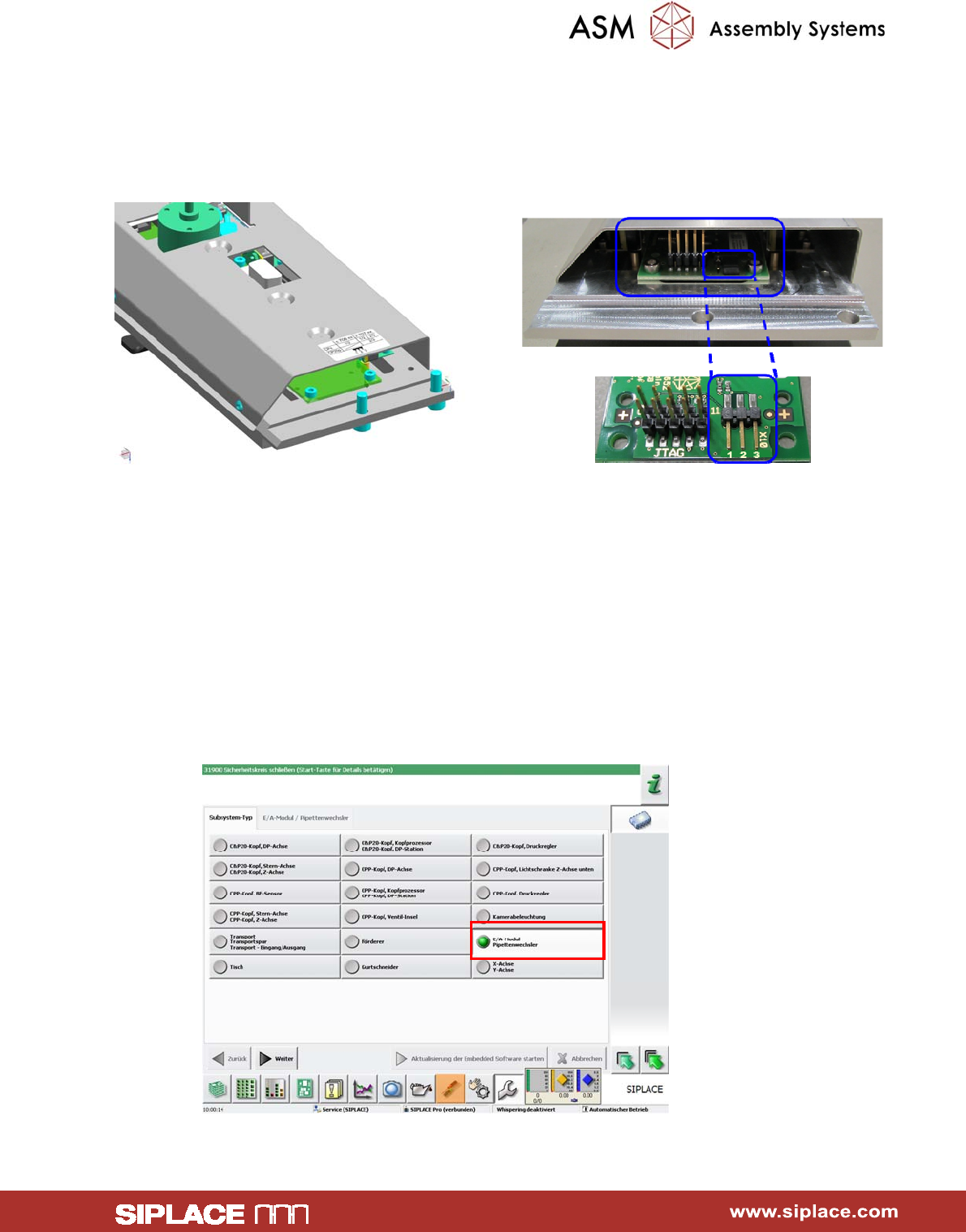

4.1 Aufkleber Pipettenwechsler
4.2 Ab Frühjahr 2014 werden nur noch die neuen Pipettenwechsler verbaut.
Die alten Pipettenwechslergrundmodule (03062463-xx und 03070123-xx) werden weiterhin mit der
Stationssoftware ≥ 707.xx funktionieren, allerdings nicht im Zusammenhang mit den C&P20 P Kopf.
