Instrucţiuni de utilizare SIPLACE TX 1 Introducere Începând cu versiunea 714.0 12/2020 1.4 SIPLACE TX m 25 Precizie maximă 1 Pentru precizia max imă de plantare automate le d e plantare SIPLA CE TX m sunt echipate cu rig…
1 Introducere Instrucţiuni de utilizare SIPLACE TX
1.4 SIPLACE TX m Începând cu versiunea 714.0 12/2020
24
1.4 SIPLACE TX m
1.4.1 Descriere
Suplimentar faţă de caracteristicile SIPLACE TX, automatele de plantare SIPLACE TX m se re-
marcă printr-o precizie de plantare maximă pentru producţia de masă Avanced Packaging.
SIPLACE TX2 m permite clasa de precizie pentru precizia de plantare de 15 µm
(3σ) şi de
20 µm
(3σ).
Mai mult, la SIPLACE TX2i m este disponibilă întreaga capacitate plantare Benchmark de
96.000
[componente/h] la o precizie de 25 µm (3σ) şi 85.500 [componente/h] la SIPLACE TX2 m .
SIPLACE TX2i m 4 mm permite plantarea componentelor de o înălţime de 4 mm cu capul de
plantare C&P20 M3.
1
1
Tip Descriere
SIPLACE TX2 m – Automat de plantare cu două portaluri
– Poziţia mesei "Exterior" pe locaţia 1
– Poziţia mesei "Interior" pe locaţia 2 cu capotă scurtă
– Precizie maximă
SIPLACE TX2i m – Automat de plantare cu două portaluri
– Poziţia mesei „Poziţia cea mai interioară" pe locaţia 1 şi 2
– Capotă lungă pe locaţia 1 şi 2 pentru o operabilitate optimă
– Schimbător de pipete îngust cu 3 magazii
– Precizie maximă
SIPLACE TX2i m 4 mm – Automat de plantare cu două portaluri
– Poziţia mesei „Poziţia cea mai interioară" pe locaţia 1 şi 2
– Capotă lungă pe locaţia 1 şi 2 pentru o operabilitate optimă
– Schimbător de pipete îngust cu 3 magazii
– Precizie maximă
– Plantarea componentelor de o înălţime de 4 mm cu C&P20 M3.
INDICAŢIE
Poziţia mesei „Poziţia cea mai interioară" la SIPLACE TX2i m
Poziţiile meselor la SIPLACE TX2i m sunt decalate şi mai mult spre interior, decât poziţia
„interior" de la SIPLACE TX2 m.
Instrucţiuni de utilizare SIPLACE TX 1 Introducere
Începând cu versiunea 714.0 12/2020 1.4 SIPLACE TX m
25
Precizie maximă 1
Pentru precizia maximă de plantare automatele de plantare SIPLACE TX m sunt echipate cu rigle
gradate cu rezoluţie înaltă din ceramică de sticlă la axele principale, precum şi cu C&P20 M3 sau
cu CPP M. Se foloseşte un transportor de plăci de circuite cu rigiditate ridicată şi o riglă gradată
suplimentară.
1.4.2 Configuraţiile capului de plantare
1
Plantator de
componente
electronice
Cap de plantare Camere standard Opţiuni
SIPLACE
TX2i m
C&P20 M3 / C&P20 M3 – Cameră pentru com-
ponente, tip 48
– Cameră pentru componente,
tip 49
SIPLACE
TX2i m 4 mm
C&P20 M3 / C&P20 M3 – Cameră pentru com-
ponente, tip 48
– Cameră pentru componente,
tip 49
SIPLACE
TX2 m
C&P20 M3 / C&P20 M3 – Cameră pentru com-
ponente, tip 48
– Cameră pentru componente,
tip 49
CPP M / CPP M – Cameră pentru com-
ponente, tip 45
– Cameră pentru componente,
tip 30
C&P20 M3 / CPP M – Cameră pentru com-
ponente, tip 48
– Cameră pentru com-
ponente, tip 45
– Cameră pentru componente,
tip 49
– Cameră pentru componente,
tip 30
1 Introducere Instrucţiuni de utilizare SIPLACE TX
1.4 SIPLACE TX m Începând cu versiunea 714.0 12/2020
26
1.4.3 Tooling cu vid la SIPLACE TX m
1

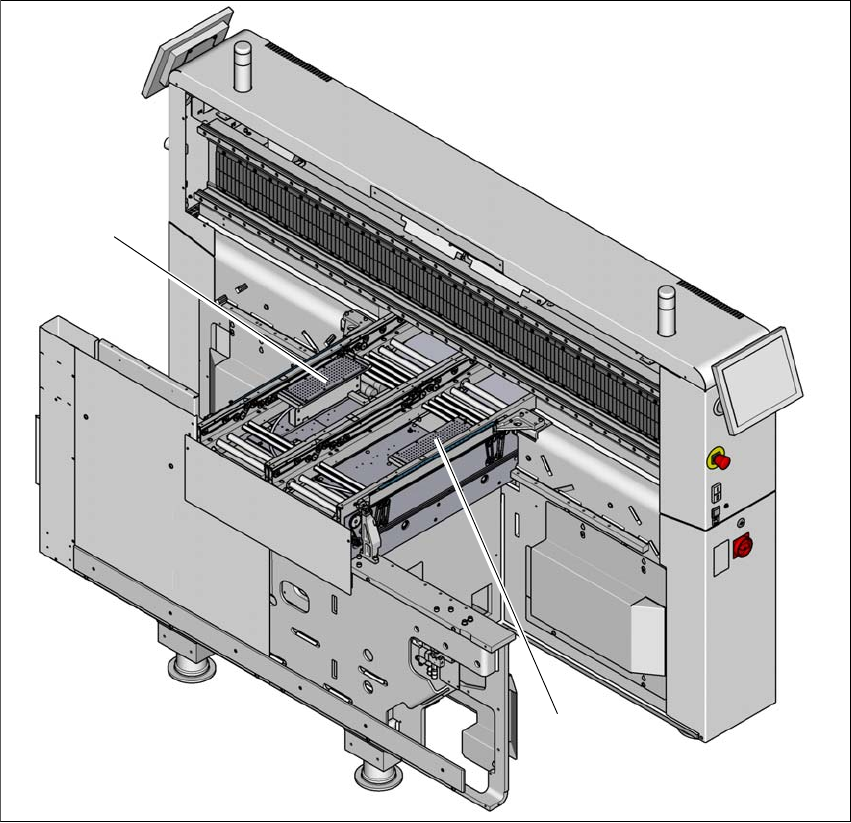

Fig. 1.4 - 1 Tooling cu vid la SIPLACE TX m - prezentare generală
(1) Tooling cu vid la locaţia 1
(2) Tooling cu vid la locaţia 2
(2)
(1)
