Instrucţiuni de utilizare SIPLACE TX 2 Siguranţa exploatării Începând cu versiunea 714.0 12/2020 2.2 Panouri de avertizare 61 2.2.9 Panouri de avertizare la SIPLACE MultiSt ar CPP/ CPP M 2 Fig. 2.2 - 1 1 Panouri de avert…
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE TX
2.2 Panouri de avertizare Începând cu versiunea 714.0 12/2020
60
2.2.8.1 Temperaturi ridicate la SIPLACE C&P20 M3
Poz. 1 în fig. 2.2 - 10
, pagina 59
(bucăţi pe SIPLACE C&P20 M3: 1)
2.2.8.2 Laser clasa 2 la senzorul de componente
2
Poz. W Laser clasa 2 în Fig. 2.2 - 10, pagina 59, cod articol 03155298-01 2
(bucăţi pe C&P20 M3: 1) 2
2.2.8.3 Grupul de risc 2 în cazul camerelor cu LED albastru ultradeschis
Poz. 4 în Fig. 2.2 - 10, pagina 59).
(bucăţi pe C&P20 M3: 1)
2
2
2
Temperaturi ridicate la SIPLACE C&P20 P2 în regim continuu
Pericol de arsuri din cauza temperaturilor ridicate!
Carcasa motorului stelei şi mânerul de la capul de plantare pot atin-
ge temperaturi ridicate ale suprafeţelor în cazul funcţionării continue
şi al unei temperaturi ambientale mai mari de 22°C.
Atenţie la atingerea pieselor.
2
2
2
RADIAŢIE LASER
Laser clasa 2
Conform IEC 60825-1:2014
Nu priviţi în fascicul!
2
Grupul de risc 2
Camerele cu LED albastru ultradeschis pot emite radiaţii periculoa-
se.
Nu priviţi în fasciculul camerei gata de funcţionare!
Instrucţiuni de utilizare SIPLACE TX 2 Siguranţa exploatării
Începând cu versiunea 714.0 12/2020 2.2 Panouri de avertizare
61
2.2.9 Panouri de avertizare la SIPLACE MultiStar CPP/ CPP M
2

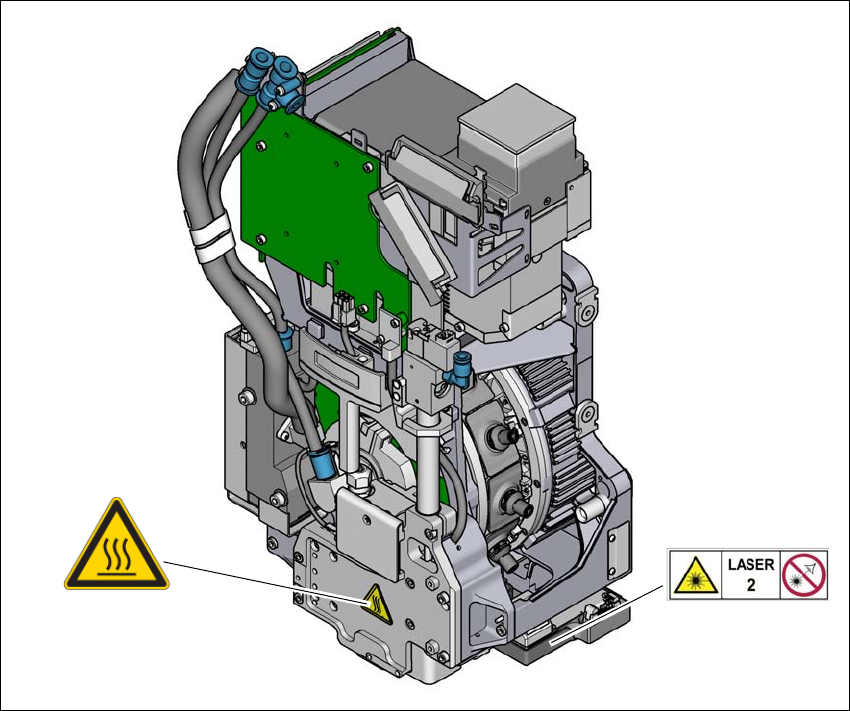

Fig. 2.2 - 11 Panouri de avertizare la SIPLACE MultiStar CPP/ CPP M
(1) Panou indicator temperatură, cod articol 03031926-01
Poz. Marcaj laser - clasa de risc 2, cod articol 03155298-xx
(1)
Marcaj laser
clasa de risc 2
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE TX
2.2 Panouri de avertizare Începând cu versiunea 714.0 12/2020
62
2.2.9.1 Temperaturi ridicate la SIPLACE CPP / CPP M
Poz. 1 în fig. 2.2 - 11
, pagina 61
(bucăţi pe SIPLACE CPP / CPP M: 1)
2.2.9.2 Marcaj laser - clasa de risc 2 la senzorul de componente
2
Poz. Marcaj laser - clasa de risc 2 în fig. 2.2 - 11, pagina 61, cod articol 03134118-01
(bucăţi pe CPP / CPP M: 1)
2
2
2
Temperaturi ridicate la SIPLACE CPP în regim continuu
Pericol de arsuri din cauza temperaturilor ridicate!
La acţionarea axei Z (motor liniar) se pot atinge temperaturi ridicate
ale suprafeţelor în cazul funcţionării continue şi al unei temperaturi
ambientale mai mari decât 22°C.
Atenţie la atingerea pieselor.
2
RADIAŢIE LASER
Clasa de risc 2
Conform IEC 60825-1:2014
Nu priviţi în fascicul!
