6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE TX
6.6 Camere staţionare Începând cu versiunea 714.0 12/2020
296
6.6 Camere staţionare
6.6.1 Camera staţionară a componentelor P&P, tip 25, GigE (cameră FC)
Cod articol 00588101-xx Camera staţionară a componentelor, Tip 25 GigE
6

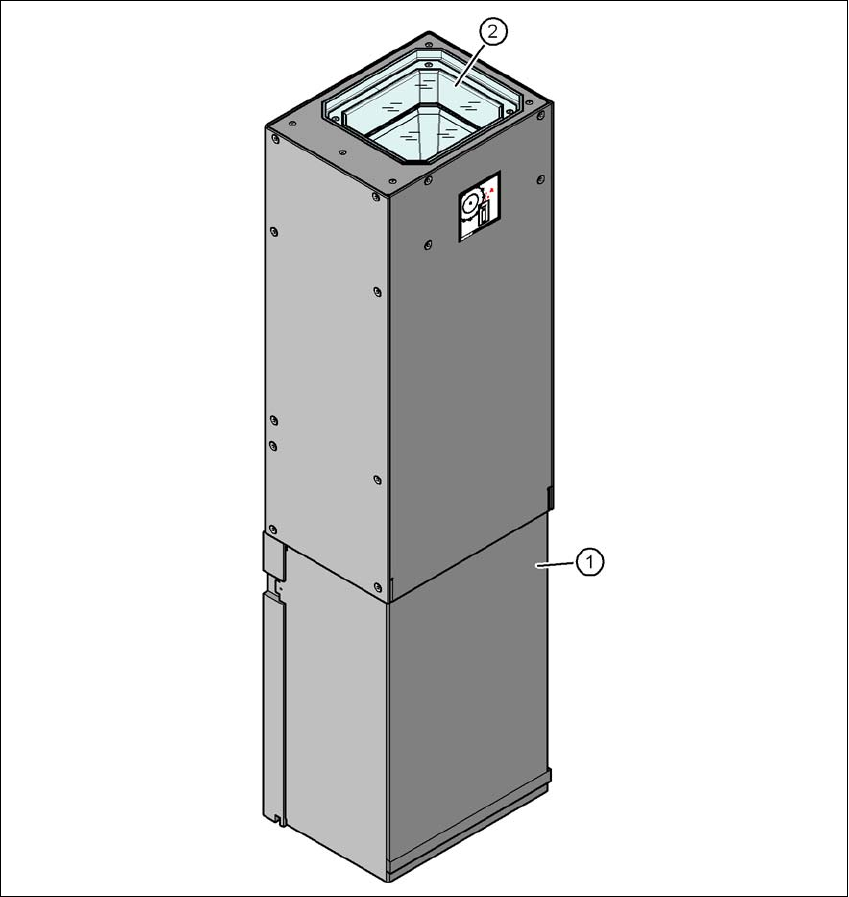

Fig. 6.6 - 1 Camera staţionară a componentelor P&P, tip 25, GigE (cameră FC)
(1) Carcasa camerei cu camera integrată şi amplificatorul de semnal al camerei
(2) Placă de sticlă- dedesubt nivel de iluminare şi nivel optic
6.6.1.1 Indicaţii de siguranţă
6
AVERTIZARE
Pericol de coliziune!
La înlocuirea capului de plantare TwinStar cu SpeedStar, SpeedStar va intra în coliziune
cu carcasa camerei.
Demontaţi camera staţionară a componentelor de pe TwinStar.
În cazul schimbării capului de plantare de la TwinStar la SIPLACE Multistar CPP ca-
mera staţionară de componente se va monta în poziţia inferioară.
Instrucţiuni de utilizare SIPLACE TX 6 Extensiile staţiei
Începând cu versiunea 714.0 12/2020 6.6 Camere staţionare
297
6.6.1.2 Date tehnice
6
Dimensiunile componen-
tei
de la 0,2 mm x 0,2 mm până la 16 mm x 16 mm la măsurarea simplă
a componentei
Gama de componente 0402 până la SO, PLCC, QFP, soclu, conector, BGA, componente
speciale, Bare Die, Flip-Chip, Shield
Raster pini min. 0,25 mm
Lăţime minimă picioruşe 0,1 mm
Raster bile min. 0,14 mm
Diametru minim bilă 0,08 mm
Câmp vizual 19,4 mm x 19,4 mm
Tip de iluminare Lumină directă (6 nivele liber programabile)
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE TX
6.6 Camere staţionare Începând cu versiunea 714.0 12/2020
298
6.6.2 Camera staţionară a componentelor P&P, tip 33, GigE
Cod articol 00588100-xx Cameră staţionară pentru capul CPP, tip 33
6
Fig. 6.6 - 2 Structura camerei staţionare a componentelor P&P, tip 33, GigE
(1) Carcasa camerei cu camera integrată şi amplificatorul de semnal al camerei
(2) Placă de sticlă- dedesubt nivel de iluminare şi nivel optic
