供料器安装治具使用说明书.pdf - 第18页
QD136-00 1. 安全指南 NXT/AIM 供料器安装治具 使用说明书 11 在手动移动 Y 轴时，请不要将手伸入 Y 轴滑块与机器上部的缝隙之 间。 · 手有被夹住、擦伤的危险。 在手动移动 X/Y 轴时，不要采用过于勉强的姿势。 · 过于勉强的作业姿势有可能导致 身体疼痛。 请在机器的一次电压侧，连接电 压 AC 200V ～ 230V ± 10%，50/60Hz 的电源。 · 规定范围以外的电压有可能导致 机器不能正常动作、…
1. 安全指南 QD136-00
10 NXT/AIM 供料器安装治具 使用说明书
严禁将手伸入废料带处理单元的输送槽中。
·输送槽中有非常锐利的切刀刀片。特别是在搬运中要加倍小心。
搬运废料带处理单元时，请在复数作业者的协作下进行。
·废料带处理单元的维修保养作业需要从机器上取下单元。由于单元
自重较大，必须由数名作业者共同搬运。
请确认放置废料带处理单元的作业台面是水平的。
·作业台倾斜将有可能导致废料带处理单元落下。
请使废料带处理单元的输送槽朝上放置在作业台上。
·如果保持卸下时的放置状态，有可能因为单元的自重而使输送槽产
生变形。
在打开安全门时请完全打开。
·如果使安全门停在中途位置，有可能被落下的安全门砸到头部、背
部、手臂而受伤。
·在搭载了料盘单元 -L 的情况下，手指有可能被挟在安全门和料盘单
元 -L 之间而受伤。
当在料站托架以及机器的下部进行作业时，请注意在站起时不要撞
到操作面板。
·有可能导致头部、背部、肩部受伤。
在打开操作面板使用时，请注意身体不要碰撞到操作面板。
·有可能导致头部、背部、肩部受伤。
在更换元件废弃盒和吸嘴置放台时，请注意身体不要碰撞到 Y 轴马
达罩的角部。
·有可能导致头部、背部、肩部受伤。
⊼ᛣ
ߛᮁ⊼ᛣ
य़⊼ᛣ
QD136-00 1. 安全指南
NXT/AIM 供料器安装治具 使用说明书 11
在手动移动 Y 轴时，请不要将手伸入 Y 轴滑块与机器上部的缝隙之
间。
·手有被夹住、擦伤的危险。
在手动移动 X/Y 轴时，不要采用过于勉强的姿势。
·过于勉强的作业姿势有可能导致身体疼痛。
请在机器的一次电压侧，连接电压 AC 200V ～ 230V ± 10%，50/60Hz
的电源。
·规定范围以外的电压有可能导致机器不能正常动作、损伤机器。
在上下左右移动管理电脑架时，请缓慢移动。
·电脑有可能掉落。
在滑动管理电脑架时，请缓慢推侧面。禁止抓住侧面。
·手指有被夹伤的危险。
在管理电脑架附近作业时，请注意身体不要撞到架子。
·身体有受伤的危险。
在模组内进行维修保养作业时，请将管理电脑架滑动到不进行作业
的模组侧，使其不会碰撞到身体。
·身体有受伤的危险。
请不要向管理电脑用电源连接器连接电脑以外的设备。
·有可能影响到设备的使用。
管理电脑用电源连接器的电压是 AC200 ～ 230V。请在确认可以作为
电脑的输入电压使用后，再进行连接。
·有损伤电脑的危险。
⊼ᛣ
ोܹ⊼ᛣ
ᇣᖗ㾺⬉
ᇣᖗ㾺⬉
ᇣᖗ㾺⬉
1. 安全指南 QD136-00
12 NXT/AIM 供料器安装治具 使用说明书

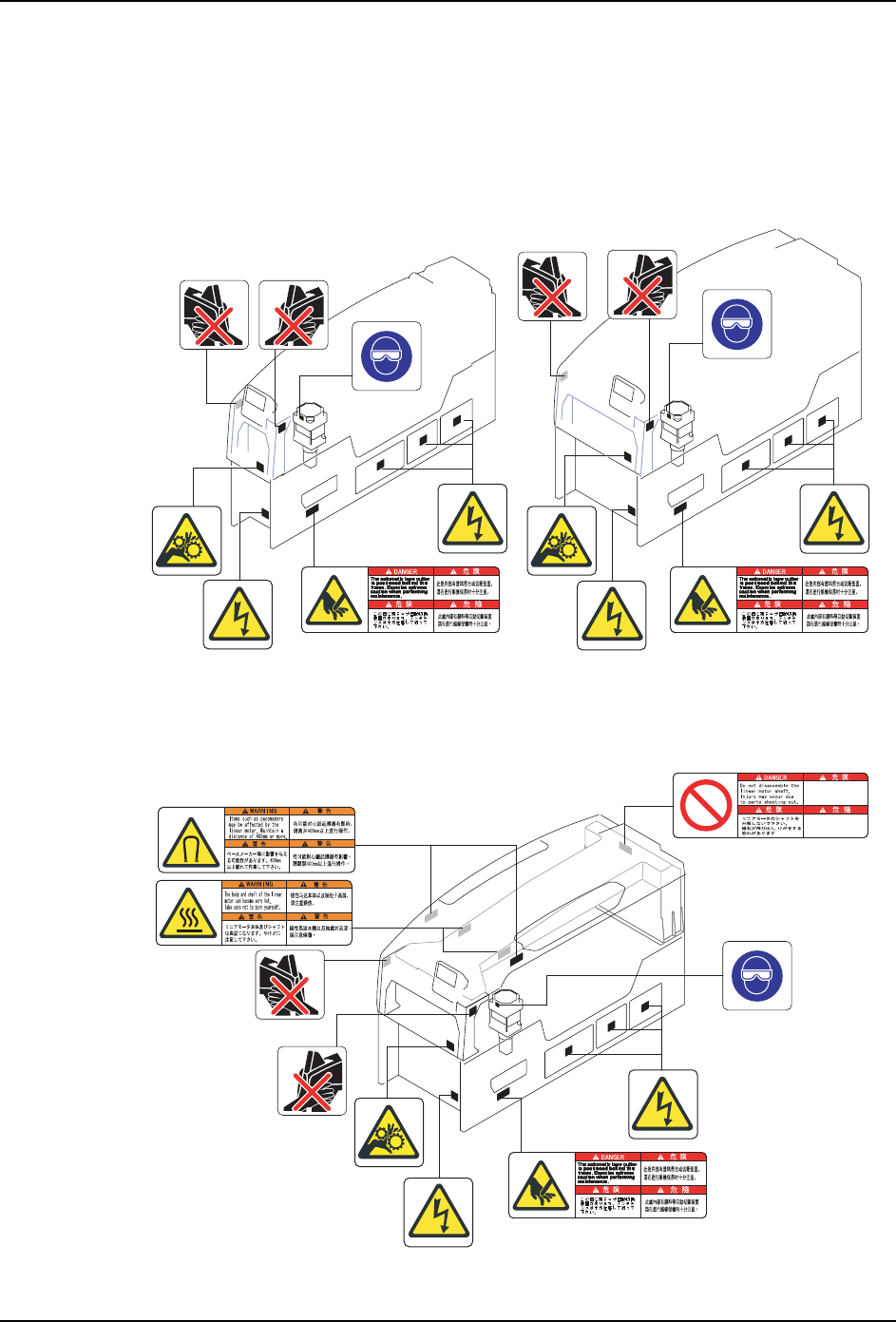

1.5 安全标识
1.5.1 NXT
表示使用机器时的注意事项的安全标识贴在机器的下图所示位置。请仔细阅读记载内容，安
全使用机器。
NXTSAF010c
M3(S)㒘 M6㒘
*1
*1
*1
*1
M6S㒘
*1
*1
´ίỄ∎ṑᦼᖂؐྦᘽ⇈ᘽֻỮʚ
ਏࡴᛕ⚶ֱ⧎ੰᮅگїᘽٸ▕ʚ
ᓮլၞ۩ᒵࢤሽ೯ᖲऱၗऱ։ᇞΖ
ژڇفଆנΔᖄી࠹႞ऱٲᙠΖ
