QD136-00 2. 概要
NXT/AIM 供料器安装治具 使用说明书 23
2. 概要

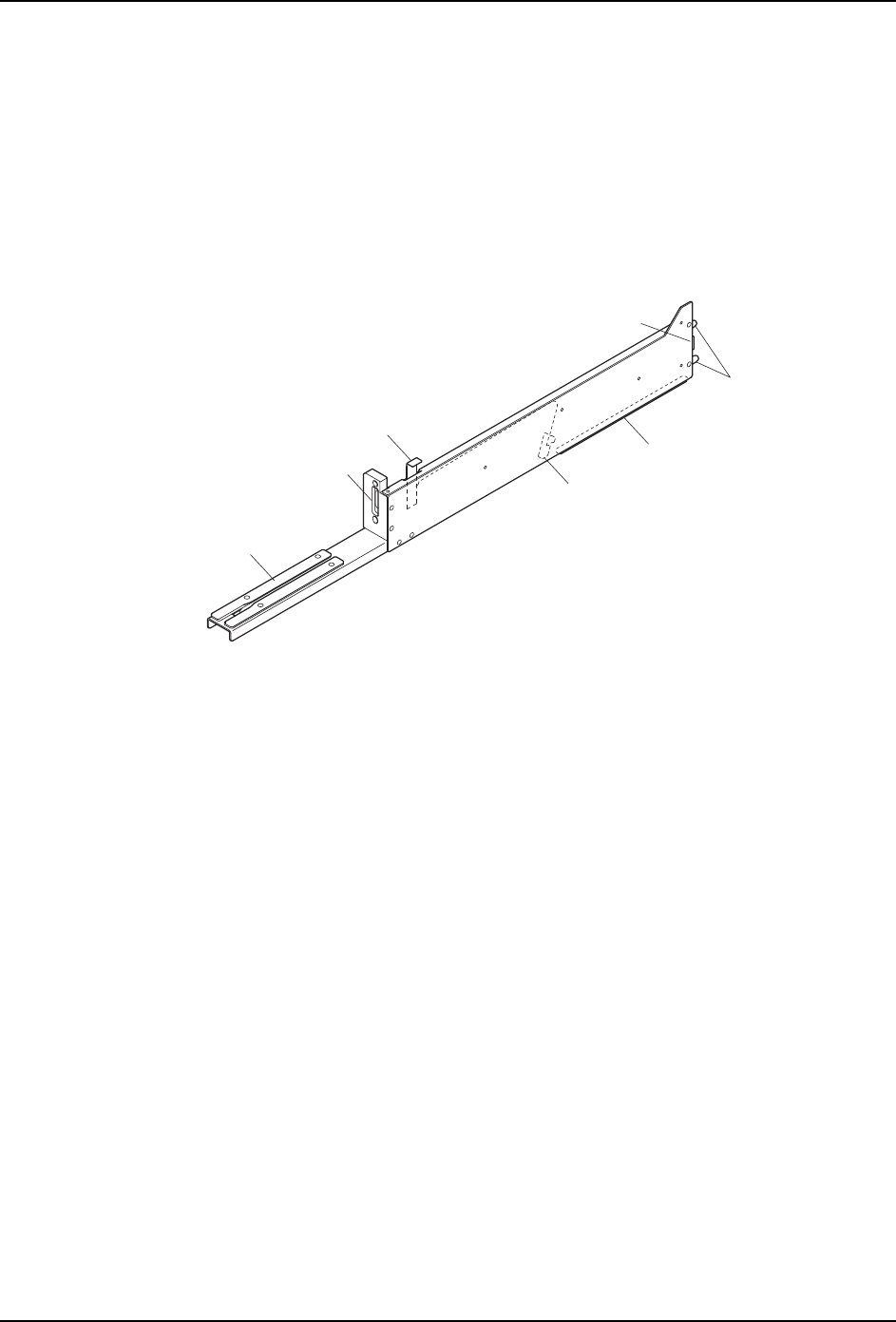

2.1 供料器安装治具的特征
供料器安装治具是以 W8 ～ W88 料带供料器、单管装供料器为对象研发的，其目的是为了当
安装料带和送料发生错误等时能够在 NXT/AIM 上高效率地进行修正作业。
电源是由料站托架供应的，所以不需要另外准备外部电源。
在供料器安装治具的机构上有以下的限制事项。
··只可以在 W8 ～ W88 料带供料器和单管装供料器时使用。请不要搭载其他供料器。
··当供料器安装治具搭载在料站托架上时，不能使用 PCU （托架更换台车）。
··在 NXT 机器上，当 W72 以上的供料器搭载在供料器安装治具上时，如果拉出左侧
模组，模组会与供料器发生干涉。
ᇐ䔼
䗮ֵ䖲ᦦষ
䗮ֵ䖲ᦦ༈
ᅮԡ䫔
167
ᇐ䔼
།ഫ
།㋻ᴚ
2. 概要 QD136-00
24 NXT/AIM 供料器安装治具 使用说明书
2.2 供料器安装治具的搭载位置
2.2.1 NXT
供料器安装治具搭载在料站托架的料槽 1 上使用。
因为治具得占 2 个料槽，所以供料器需要搭载在料站托架上号码 3 以后的料槽。根据供料器
的种类，能从几号以后的料槽搭载是不同的。从下表的左栏开始，首先找到在治具上进行安
装作业的宽度最大的供料器。然后请从表的右栏找到各种供料器的可以搭载的位置。
2.2.2 AIM
供料器安装治具搭载在料站托架的料槽 3 ～ 45 上使用。但是，可以搭载供料器安装治具的
位置因供料器种类的不同而不同。请参照下表。
料站托架上搭载的供料器种类 （料槽号码）
W8 W12 W16 W24 W32 W44 W56 W72 W88 料管
(1S1L)
料管
(2S2L)
在治具上进行安装作业的供料器种类
W8 3333445563 4
W12 3333445563 4
W16 3333445563 4
W24 3333445563 4
W32 3333445563 4
W44 3333446574 5
W56 4445556774 5
W72 5555667885 6
W88 5556667885 6
料管
(1S1L)
3334445673 4
料管
(2S2L)
3445556674 5
在治具上进行安装作业的
供料器种类
供料器安装治具可以搭载的位置
（料站托架上的料槽号码）
W44 4 ～ 45
W56 4 ～ 44
W72 5 ～ 43
W88 5 ～ 43
QD136-00 3. 操作
NXT/AIM 供料器安装治具 使用说明书 25
3. 操作
3.1 将供料器安装治具安装到机器上
1. 使机器停止运转。
2. 将供料器安装治具下面的导轨对齐料站托架上的料槽。
3. 一边拉住夹紧杆，一边将供料器安装治具水平地推入料站托架。
4. 当连接器件接合后，放开夹紧杆。
3.2 供料器的安装
1. 将供料器下面的导轨对齐供料器安装治具上的导轨。
2. 抬起供料器的夹紧杆，将供料器推入治具。当连接器件接合后，放开夹紧杆。
167
կ఼᭭ᅝ㺙⊏
䖲ᦦষ
།㋻ᴚ
᭭ῑ
ᇐ䔼
կ఼᭭ᅝ㺙⊏
167
།㋻ᴚ
կ఼᭭
