2. 概要 QD136-00
24 NXT/AIM 供料器安装治具 使用说明书
2.2 供料器安装治具的搭载位置
2.2.1 NXT
供料器安装治具搭载在料站托架的料槽 1 上使用。
因为治具得占 2 个料槽，所以供料器需要搭载在料站托架上号码 3 以后的料槽。根据供料器
的种类，能从几号以后的料槽搭载是不同的。从下表的左栏开始，首先找到在治具上进行安
装作业的宽度最大的供料器。然后请从表的右栏找到各种供料器的可以搭载的位置。
2.2.2 AIM
供料器安装治具搭载在料站托架的料槽 3 ～ 45 上使用。但是，可以搭载供料器安装治具的
位置因供料器种类的不同而不同。请参照下表。
料站托架上搭载的供料器种类 （料槽号码）
W8 W12 W16 W24 W32 W44 W56 W72 W88 料管
(1S1L)
料管
(2S2L)
在治具上进行安装作业的供料器种类
W8 3333445563 4
W12 3333445563 4
W16 3333445563 4
W24 3333445563 4
W32 3333445563 4
W44 3333446574 5
W56 4445556774 5
W72 5555667885 6
W88 5556667885 6
料管
(1S1L)
3334445673 4
料管
(2S2L)
3445556674 5
在治具上进行安装作业的
供料器种类
供料器安装治具可以搭载的位置
（料站托架上的料槽号码）
W44 4 ～ 45
W56 4 ～ 44
W72 5 ～ 43
W88 5 ～ 43
QD136-00 3. 操作
NXT/AIM 供料器安装治具 使用说明书 25
3. 操作

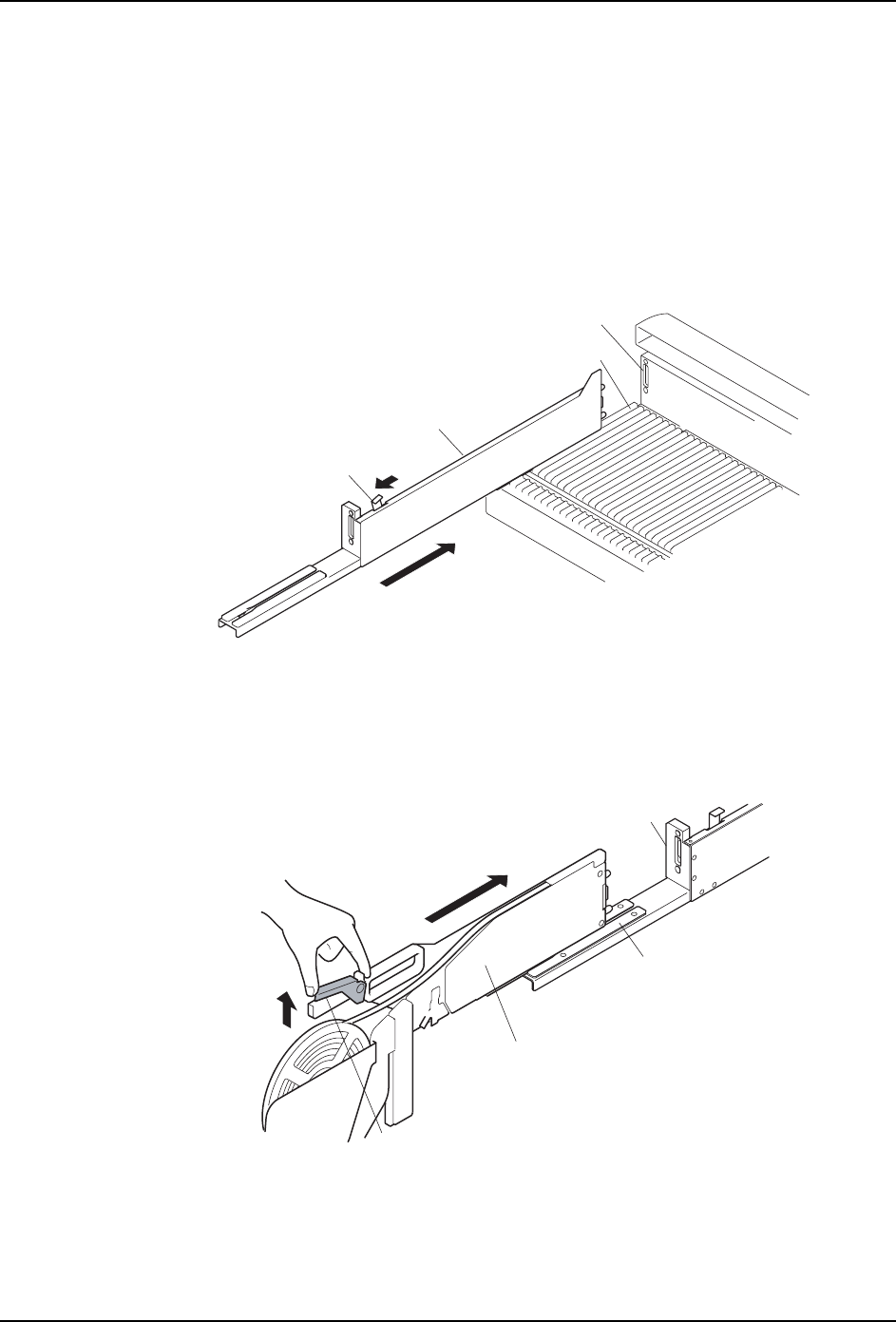

3.1 将供料器安装治具安装到机器上
1. 使机器停止运转。
2. 将供料器安装治具下面的导轨对齐料站托架上的料槽。
3. 一边拉住夹紧杆，一边将供料器安装治具水平地推入料站托架。
4. 当连接器件接合后，放开夹紧杆。
3.2 供料器的安装
1. 将供料器下面的导轨对齐供料器安装治具上的导轨。
2. 抬起供料器的夹紧杆，将供料器推入治具。当连接器件接合后，放开夹紧杆。
167
կ఼᭭ᅝ㺙⊏
䖲ᦦষ
།㋻ᴚ
᭭ῑ
ᇐ䔼
կ఼᭭ᅝ㺙⊏
167
།㋻ᴚ
կ఼᭭
3. 操作 QD136-00
26 NXT/AIM 供料器安装治具 使用说明书
3. 供料器通电了。请进行料带的安装作业。

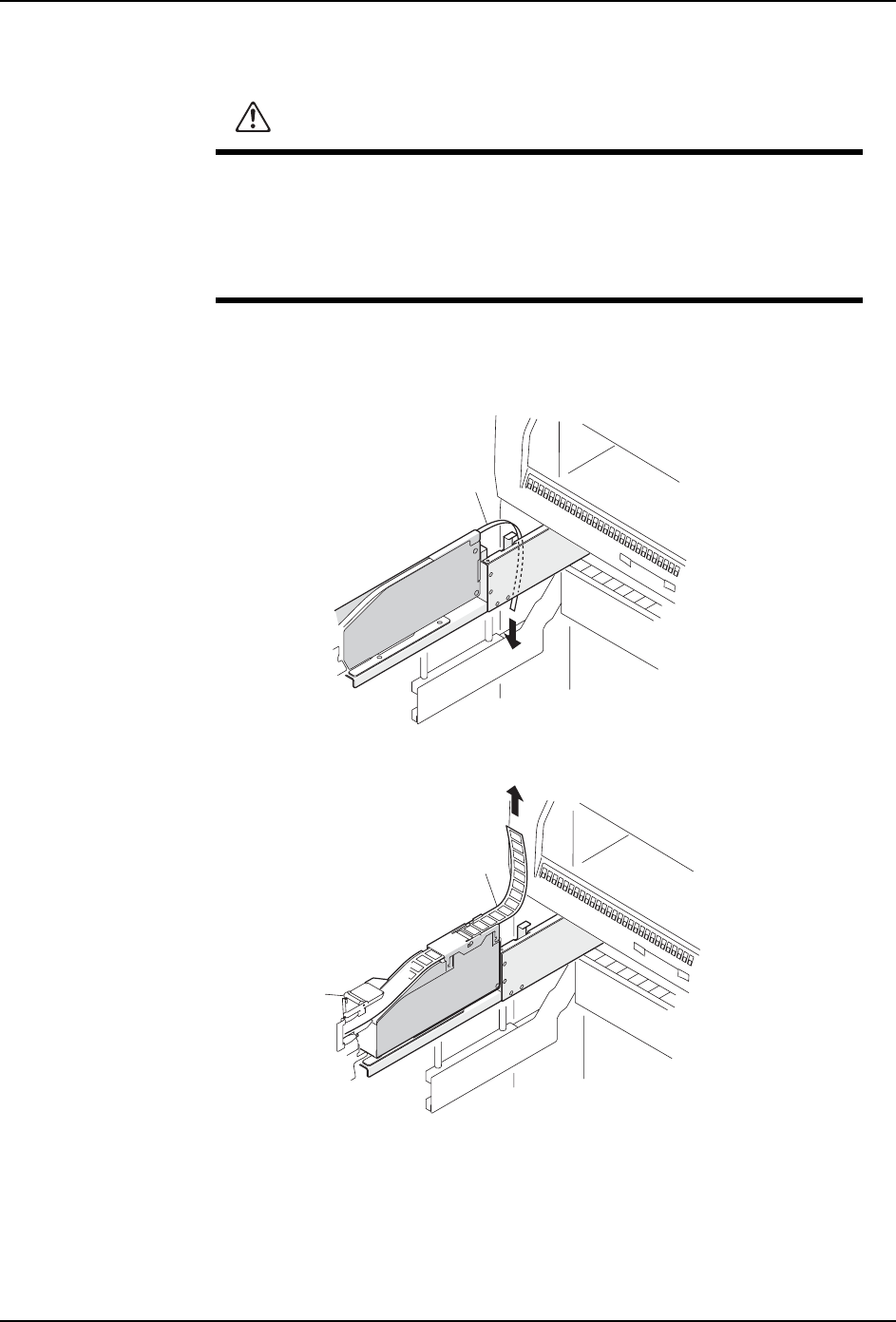

4. 请将载带按照下图所示的方向送出。
W8 ～ W24 供料器时，载带向下方送出。
W32 以上的供料器时，载带向上方送出。
3.3 将供料器安装治具从机器上取下
1. 使机器停止运转。
2. 一边拉住夹紧杆，一边将供料器安装治具从料站托架上水平地拔出。
注意
·请确认料带与供料器配合正确，并进行料带安装。
·在供料器安装治具上搭载供料器时，请确认该供料器种类属于可以搭载
的对象范围。如果强行搭载不合适的供料器种类，就有可能造成供料器和
治具的破损。（请参照 " 2.2 供料器安装治具的搭载位置 "）
167
䕑ᏺ
167
䕑ᏺ
