Installationsanleitung Stationssoftware Version 601.03 SP4 Ausgabe 05/2007
4.1.2 Setup-Diskette für MC auf CPU076 erstellen und BIOS-Einstellungen am MC
ausführen
→ Legen Sie die CD für die SW-Version 601.03 SP4 in das CD-Laufwerk ein.
→ Legen Sie eine formatierte Diskette (3,5", 1,44MB) in das Disketten-Laufwerk ein.
→ Öffnen Sie im Explorer auf der CD das Verzeichnis "BIOS-Images".
→ Doppelklicken Sie auf die selbst-extrahierende EXE-Datei "CPU076_BIOS_Einstellungen.exe"
und folgen Sie den Anweisungen auf dem Bildschirm.
→ Entfernen Sie nach Beendigung des Schreibvorgangs die Diskette und die CD aus den
Laufwerken.
→ Legen Sie die erstellte Diskette in das Disketten-Laufwerk am Maschinencontroller ein und
booten Sie ihn von der Diskette, indem Sie die Maschine einschalten. Die BIOS-Einstellungen
werden jetzt automatisch vorgenommen.
→ Entfernen Sie nach Beendigung des Vorgangs die Diskette aus dem Laufwerk und schalten Sie
die Maschine wieder aus.
4.1.3 Setup-CD für MC auf CPU086 erstellen und BIOS-Einstellungen am MC
ausführen
→ Legen Sie eine leere CD-R in das CD-RW-Laufwerk ein.
→ Legen Sie die CD für die SW-Version 601.03 SP4 in das CD-ROM-Laufwerk ein.
→ Öffnen Sie im Explorer auf der CD das Verzeichnis "BIOS-Images".
→ Öffnen Sie die Image-Datei "MC_CPU086_BIOS_Einstellungen.iso" mit Hilfe des installierten
Brennprogramms und folgen Sie den Anweisungen auf dem Bildschirm.
→ Entfernen Sie nach Beendigung des Brennvorgangs die CDs aus den Laufwerken.
→ Legen Sie die erstellte CD in das CD-ROM-Laufwerk am Maschinencontroller ein und booten
Sie ihn von der CD, indem Sie die Maschine einschalten. Die BIOS-Einstellungen werden jetzt
automatisch vorgenommen.
→ Entfernen Sie nach Beendigung des Vorgangs die CD aus dem Laufwerk und schalten Sie die
Maschine wieder aus.
16 von 90
Installationsanleitung Stationssoftware Version 601.03 SP4 Ausgabe 05/2007
4.2 Installation der SIPLACE Software
4.2.1 Voraussetzungen
Voraussetzung für die Installation der Stationsrechner-Version 601 ist eine erfolgreiche Installation
des Betriebssystems Windows XP Professional
mit Service Pack 2 (siehe Abschnitt 3).
Achtung:
Bei der Installation des Betriebssystems von RMOS (siehe Abschnitt
4.5.3 für CPU076 und
Abschnitt
4.7.1 für CPU086) müssen unbedingt die Installationsdisketten bzw. die
Installations-CD der Version 601.03 SP4 verwendet werden! Wird das nicht beachtet,
fährt die Maschine nicht hoch.
Die standardmäßige Bildschirmeinstellung in Windows muss verändert und der Touchscreen
kalibriert werden. Für diese Arbeiten müssen Sie als
Administrator eingeloggt sein!
17 von 90
Installationsanleitung Stationssoftware Version 601.03 SP4 Ausgabe 05/2007
4.2.1.1 Bildschirmeinstellungen ändern
→ Wählen Sie Start Æ Settings Æ Control Panel Æ Display.
→ Klicken Sie auf die Registerkarte Settings.
→ Nehmen sie hier bitte folgende Einstellungen vor:

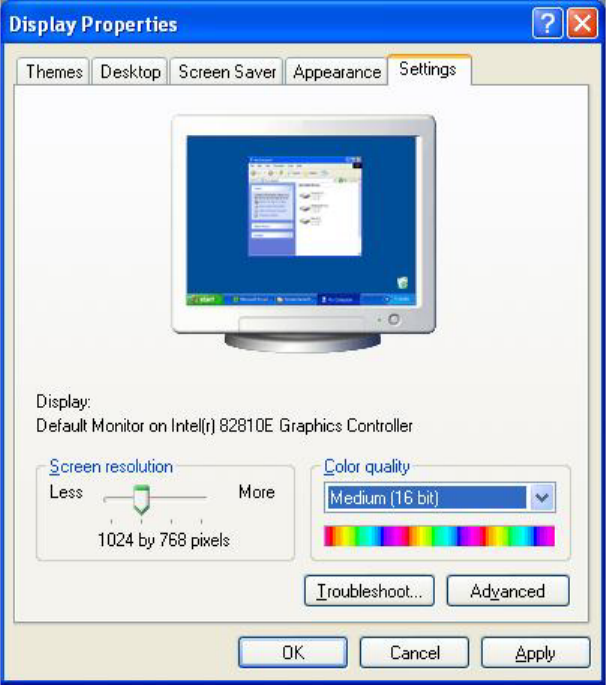

Abb. 4-1: Bildschirmeinstellungen
