ヤマハ発動機株式会社IM 事業部 マウンター技術部ソフト開発グループ MDOC-SOFT50103 5/9 4. 4. 4. 4. 設定 方法 設定方 法 設定方 法 設定方 法 ▼①、②、④の場合 ・部品データで、廃 棄方法 を回収ユニ ットに設定 [部品情報]-[基本] -[廃棄 方法] を [回収 ユニット ]※ に設定 します 。 (※「回収…
ヤマハ発動機株式会社IM 事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50103
4/9
3
33
3-
--
-3.
3.3.
3. 動作概要
動作概要動作概要
動作概要
③
③③
③トレイバック
トレイバックトレイバック
トレイバック
リセット実行時に、トレイ部品から吸着した部品を、そのままトレイの吸着位置に戻す機能です。
装置に、トレイ部品供給装置が装備されている場合、利用可能となります。
従来は、本機ヘッドで吸着した部品を、リセット時に全て廃棄位置へ廃棄していたため、廃棄ボック
スから取り出す際、部品を損傷する可能性がありました。
本機能では、リセット時に吸着した部品を、吸着位置にそのまま戻すことが可能になります。
3
33
3-
--
-4.
4.4.
4. 動作概要
動作概要動作概要
動作概要
④
④④
④本機
本機本機
本機→
→→
→回収
回収回収
回収パレット
パレットパレット
パレット(YS24X
(YS24X(YS24X
(YS24X のみ
のみのみ
のみ)
))
)
リセット実行時に、本機ヘッドで保持している部品を回収パレットに移載する機能です。
装置に、トレイ部品供給装置と、回収パレットが装備されている場合、利用可能となります。
回収パレットは、YS24X のみ標準サポートとなります。
従来は、本機ヘッドで吸着した部品を、リセット時に全て廃棄位置へ廃棄していため、廃棄ボックス
から取り出す際、部品を損傷する可能性がありました。
本機能では、リセット時に回収パレットへ部品を移載することが可能になります。
ヤマハ発動機株式会社IM 事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50103
5/9
4.
4.4.
4. 設定方法
設定方法設定方法
設定方法
▼①、②、④の場合
・部品データで、廃棄方法を回収ユニットに設定
[部品情報]-[基本]-[廃棄方法] を [回収ユニット]※ に設定します。
(※「回収ユニット」 は、廃棄ステーション、もしくは回収パレットを利用する際、指定します)

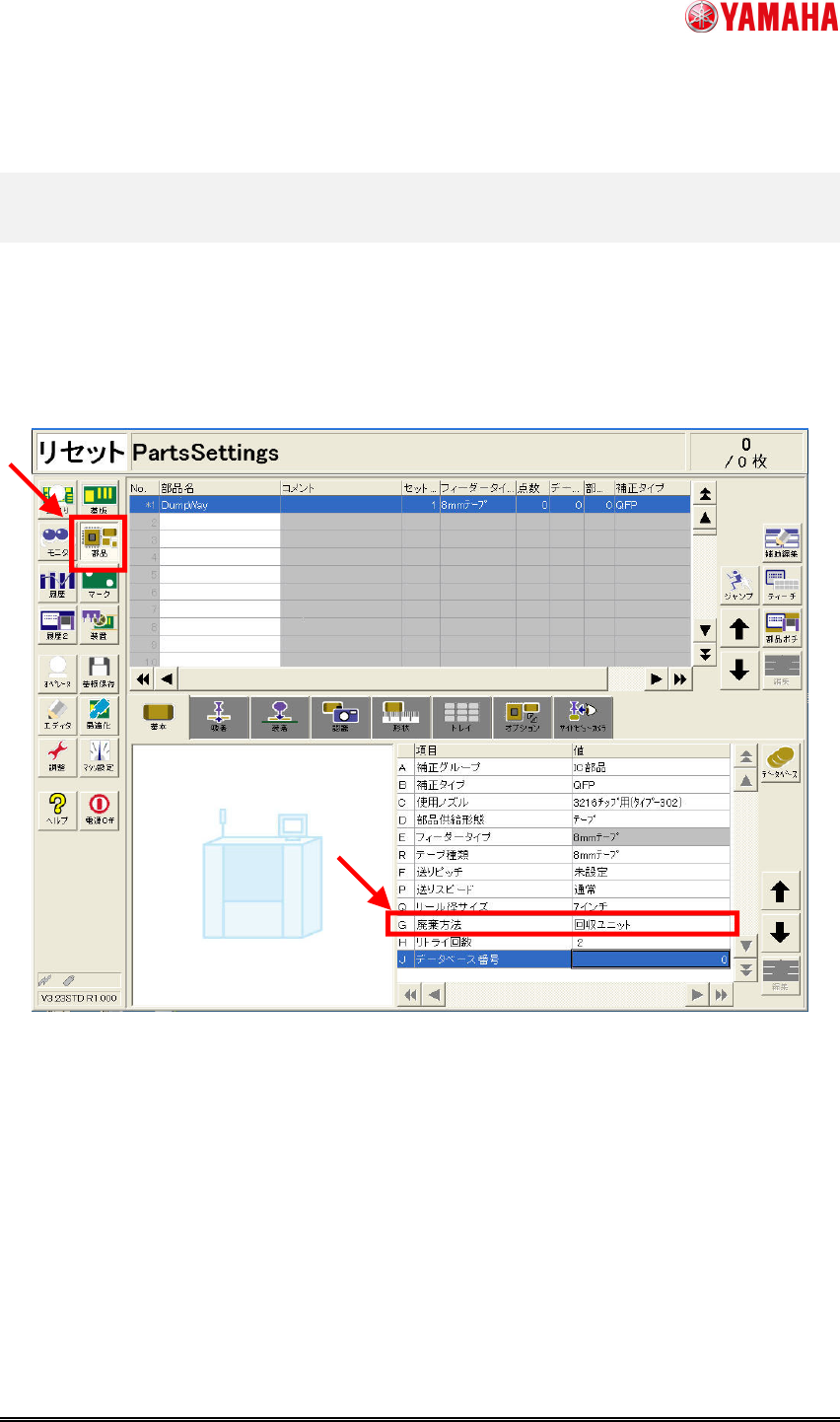

図：4-1. 部品データ・廃棄方法の選択（回収パレット）
[部品]–[基本]–[廃棄方法]
ヤマハ発動機株式会社IM 事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50103
6/9
▼③の場合
・部品データで廃棄方法を特殊返却処理に設定
[部品情報]-[基本]-[廃棄方法] を [特殊返却処理] に設定します。

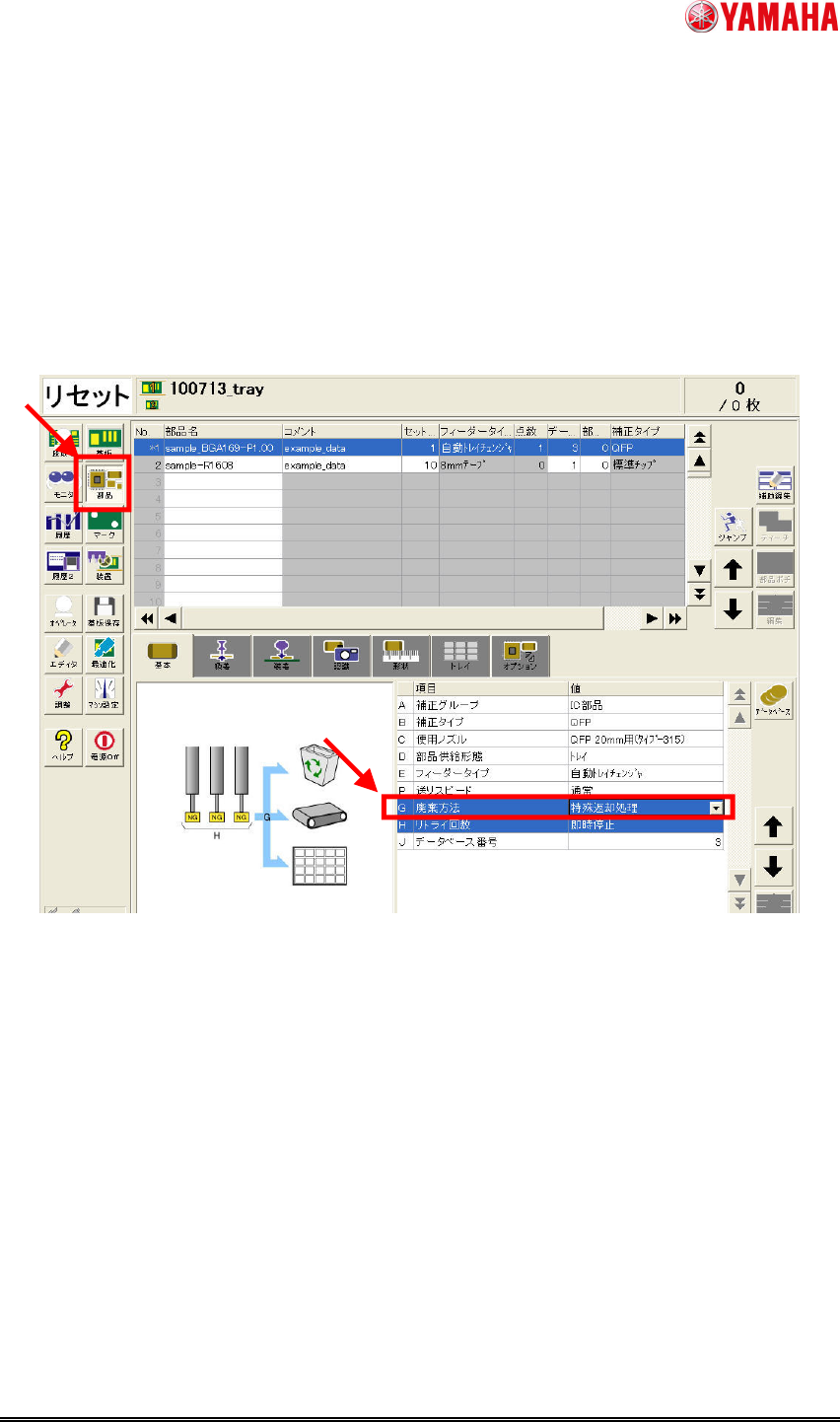

図：4-2. 部品データ・廃棄方法の選択（特殊返却処理）
[部品]–[基本]–[廃棄方法]
