ヤマハ発動機株式会社IM 事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50103
7/9
▼廃棄ステーションの確認
自動運転前に、廃棄ステーションが利用可能であることを確認してください。

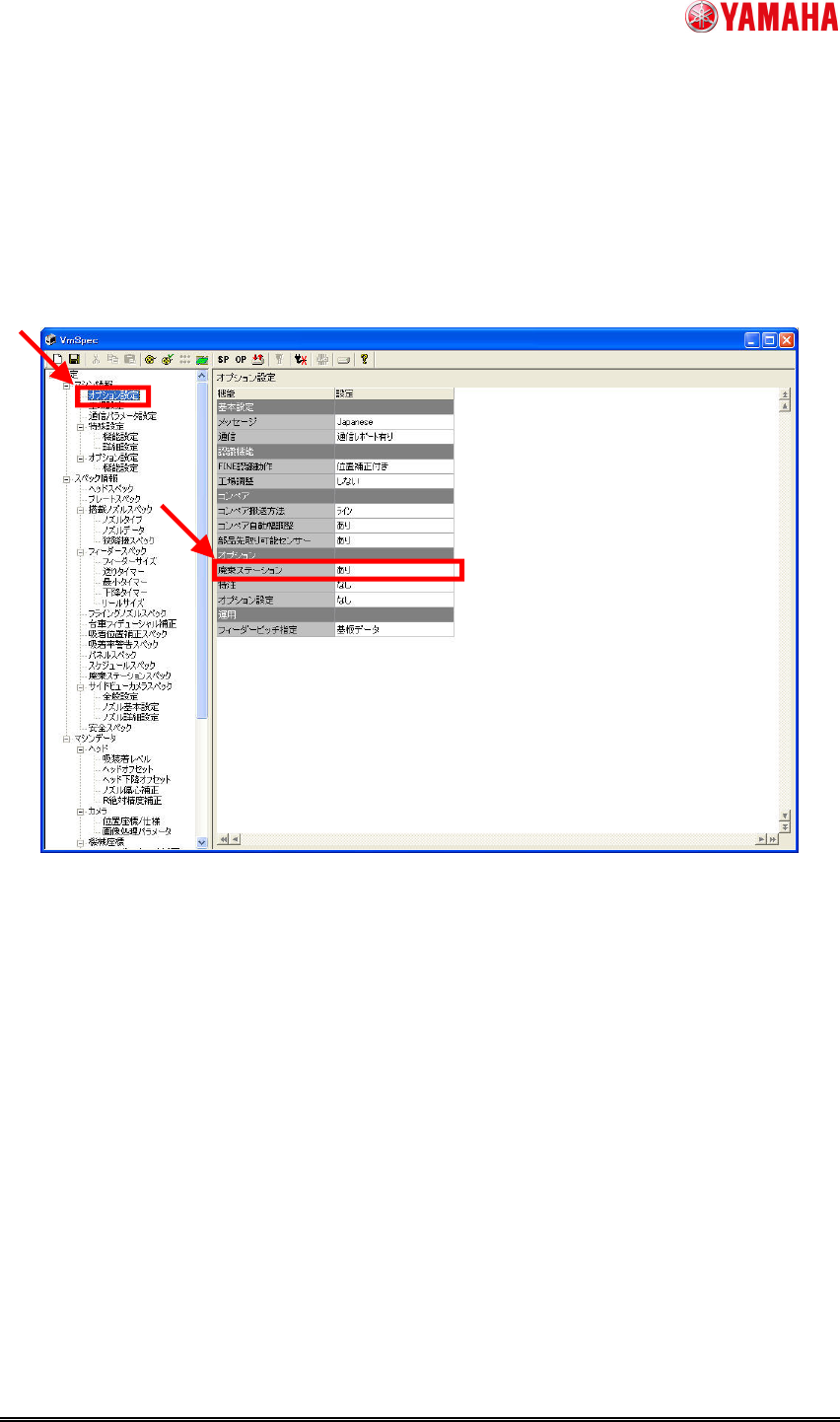

図：4-3. 廃棄ステーションのありなし設定
[マシン設定] ⇒ [設定]–[マシン情報]–[オプション設定]–[廃棄ステーション]
●廃棄ステーションが本機に正しく接続されていることを確認してください。
●廃棄ステーションが満杯の場合は部品を取り出してください。
ヤマハ発動機株式会社IM 事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50103
8/9
▼回収パレットの確認
自動運転前に、回収パレットが利用可能であることを確認してください。

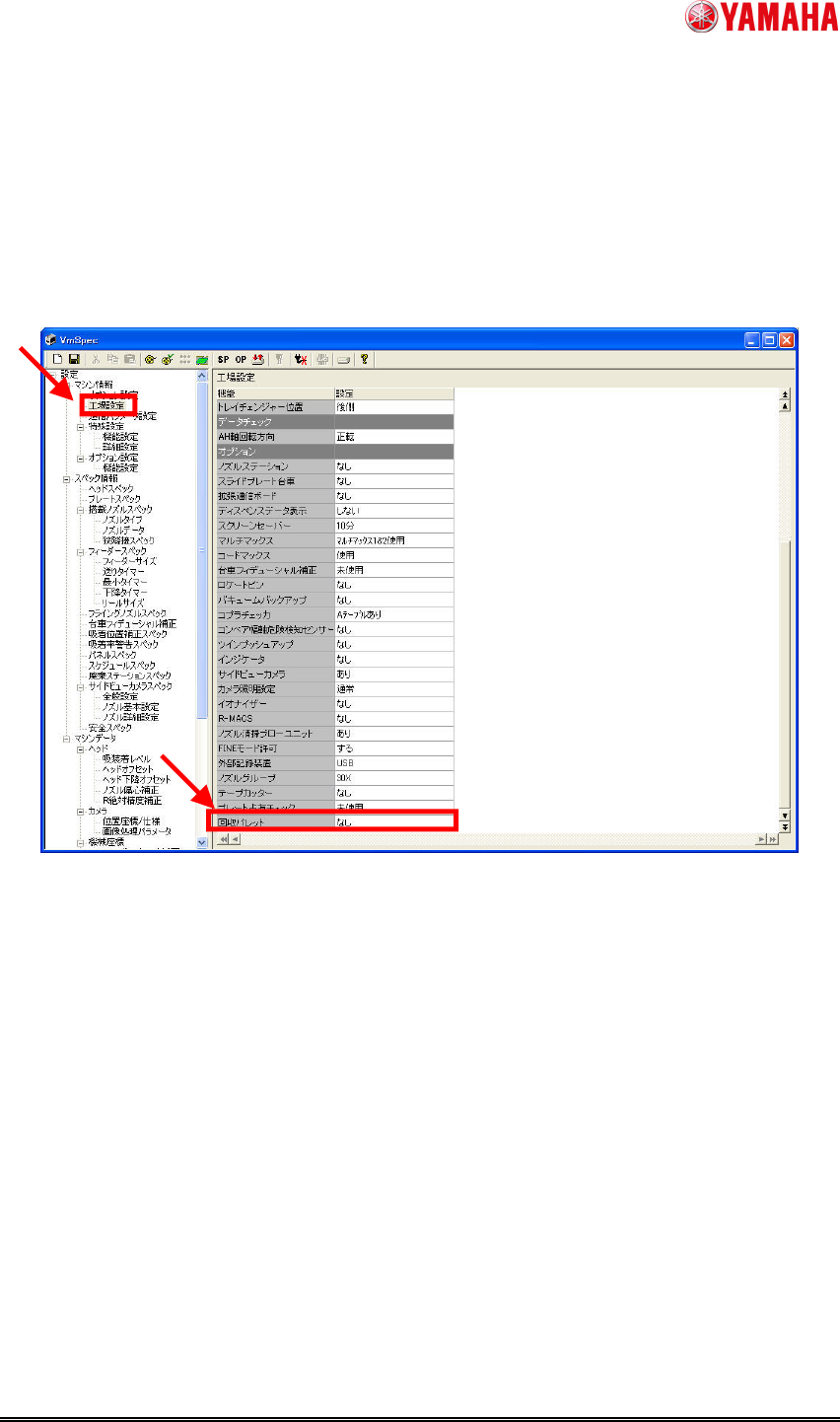

図：4-4. 回収パレットの利用設定
[マシン設定] ⇒ [設定]–[マシン情報]–[工場設定]–[回収パレット]
●回収パレットがトレイ部品供給装置に正しく装備されていることを確認してください。
●回収パレットが満杯の場合は部品を取り出してください。
ヤマハ発動機株式会社IM 事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50103
9/9
5.
5.5.
5. 制限事項
制限事項制限事項
制限事項
▼以下の場合、中継ステーションから廃棄ステーションに部品を移動できません。
ⅰ) 本機ヘッドが中継ステーションから部品を吸着できない場合(例：中継ステーションにあるはずの部
品が、何らかの理由で無い場合) 「Ea29207：外部トレイチェンジャーリセットエラー」 を表示します。
(このエラーが表示された場合、中継ステーションから手動で部品を取り除いてください)
▼廃棄ステーション、回収パレットの利用について
[部品] – [基本] – [廃棄方法] が 「回収ユニット」 の場合、廃棄ステーション、もしくは回収
パレットのどちらかに移載を行います。 以下の一方の設定を 「あり」 にしてください。(両方、
「あり」 の場合、廃棄ステーションが優先されます)
・[設定]–[マシン情報]–[工場設定]–[回収パレット] が 「あり」、もしくは 「なし」
・[設定]–[マシン情報]–[オプション設定]–[廃棄ステーション] が 「あり」、もしくは 「なし」
▼部品ポチ画面の [廃棄] ボタンには対応していません。
[廃棄] ボタンをクリックした場合、従来と同様に、全て廃棄ボックスに廃棄します。
▼回収パレットは、YS24X のみ標準サポートです。
他の V30 シリーズマウンタ、YG12 シリーズで使用した際の動作は保証しません。
