Administrationshandbuch ASM OIS 3 OIS Linienkonfiguration Softwareversion 15.1 (R18-1) Ausgabe 05/2018 DE 20 Falls Sie Stationen mit derselben Maschinen-ID vergleichen, besteht die Möglichkeit, die Unterschiede in OIS …
3 OIS Linienkonfiguration Administrationshandbuch ASM OIS
Ausgabe 05/2018 DE Softwareversion 15.1 (R18-1)
19
3.1.1 Anzeigen der Unterschiede zwischen SIPLACE Pro und ASM OIS
Aktion: 3
Selektieren Sie je eine Station vom SIPLACE Pro Fenster und vom ASM OIS Fenster.
Klicken Sie auf die Schaltfläche Unterschied (siehe Abb. 3 - 2).
3
Abb. 3 - 2 Grundansicht "OIS Linienkonfiguration"- Aktion Unterschied
Der nachfolgende Dialog erscheint: 3
3
Abb. 3 - 3 Dialog "OIS Linienkonfiguration - Unterschied"
Administrationshandbuch ASM OIS 3 OIS Linienkonfiguration
Softwareversion 15.1 (R18-1) Ausgabe 05/2018 DE
20
Falls Sie Stationen mit derselben Maschinen-ID vergleichen, besteht die Möglichkeit, die
Unterschiede in OIS zu übernehmen. Klicken Sie auf die Schaltfläche Übernehmen.
Die Unterschiede werden übernommen.
Die IP-Adresse wird von SIPLACE Pro übermittelt. Treten Probleme bei der Übertragung von Be-
triebsdaten auf, überprüfen Sie die IP-Adresse hier und übernehmen Sie ggf. die Adresse er-
neut. 3
3.1.2 Hinzufügen von Elementen zu ASM OIS
Aktion: 3
Klicken Sie in der Baumstruktur vom SIPLACE Pro auf das Element, welches Sie zu ASM OIS
hinzufügen möchten (siehe Abb. 3 - 4).
3

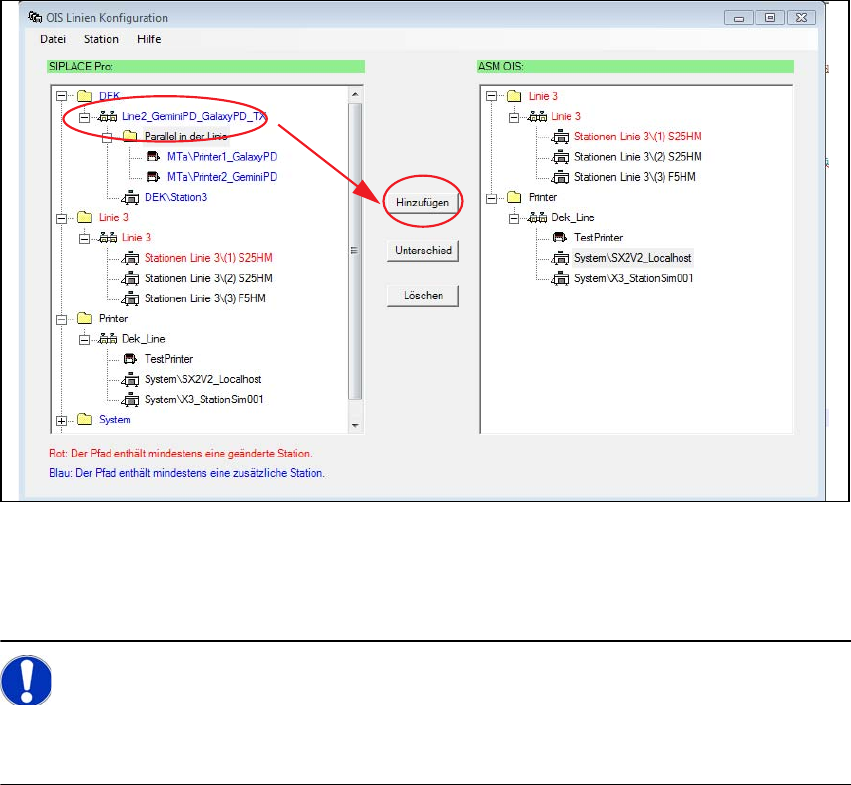

Abb. 3 - 4 Grundansicht "OIS Linienkonfiguration" - Aktion Hinzufügen
Klicken Sie auf die Schaltfläche Hinzufügen.
Das Element wird in die Baumstruktur von ASM OIS übernommen.
HINWEIS
Eine physikalische Station mit einer Maschinen-ID kann nur einmal in die Liste der OIS-
Stationen hinzugefügt werden. 3
3 OIS Linienkonfiguration Administrationshandbuch ASM OIS
Ausgabe 05/2018 DE Softwareversion 15.1 (R18-1)
21
3.1.3 Entfernen von Elementen aus ASM OIS
Aktion: 3
Klicken Sie in der Baumstruktur von ASM OIS auf das Element, welches Sie von
ASM OIS entfernen möchten (siehe Abb. 3 - 5).
3

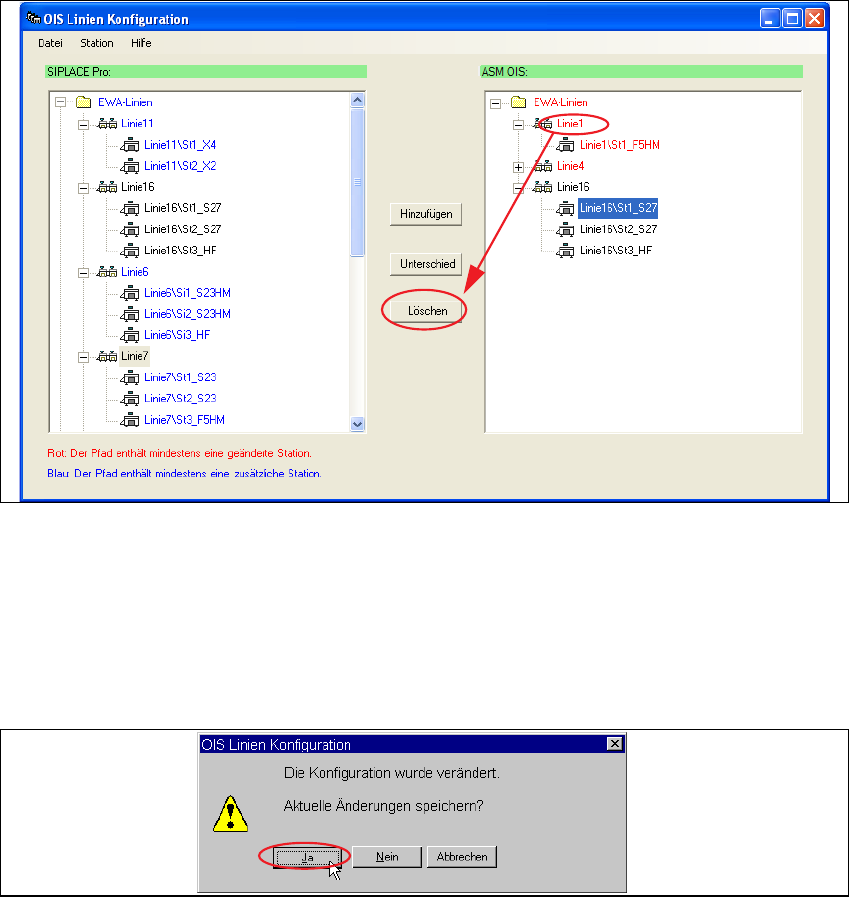

Abb. 3 - 5 Grundansicht "OIS Linienkonfiguration" - Aktion Löschen
Klicken Sie auf die Schaltfläche Löschen.
Das ausgewählte Element ist aus der Baumstruktur von ASM OIS entfernt:
Schließen Sie die OIS Linienkonfiguration.
Die nachfolgende Meldung erscheint: 3
3
Abb. 3 - 6 Meldung "Speichern der Änderungen"
Wenn Sie die Änderungen speichern wollen, klicken Sie auf die Schaltfläche Ja.
Wenn Sie die Änderungen nicht speichern wollen, klicken Sie auf die Schaltfläche Nein.
