3 OIS Linienkonfiguration Administrationshandbuch ASM OIS Ausgabe 05/2019 DE Softwareversion 16.1 (R19-1) 17 3 OIS Linienkonfiguration Dieses Kapitel beschreibt die Möglichkeiten zur OIS Linienkonfiguration: 3 – Linienko…
Administrationshandbuch ASM OIS 2 Konfigurieren von ASM OIS
Softwareversion 16.1 (R19-1) Ausgabe 05/2019 DE
16
Der nachfolgende Dialog erscheint: 2
2
Abb. 2 - 6 Schicht
Ändern Sie hier die Uhrzeiten, fügen Sie ggf. eine Schicht hinzu oder entfernen Sie eine
Schicht.
Schließen Sie OIS Linienkonfiguration (die Eingaben sind bereits gespeichert).
2
3 OIS Linienkonfiguration Administrationshandbuch ASM OIS
Ausgabe 05/2019 DE Softwareversion 16.1 (R19-1)
17
3 OIS Linienkonfiguration
Dieses Kapitel beschreibt die Möglichkeiten zur OIS Linienkonfiguration: 3
– Linienkonfiguration über OIS Linienkonfiguration
– Manuelle Linienkonfiguration über OIS Linienkonfiguration
– Stationen identifizieren
HINWEIS
Eine Station kann entweder ein SIPLACE Bestückautomat oder ein DEK-Drucker sein. 3
3.1 Linienkonfiguration über OIS Linienkonfiguration
Voraussetzung
Die Software SIPLACE Pro ist vorhanden. 3
Aktion: 3
Starten Sie das Programm über Start --> (All) Programs --> ASM OIS --> OIS Line Config.
Administrationshandbuch ASM OIS 3 OIS Linienkonfiguration
Softwareversion 16.1 (R19-1) Ausgabe 05/2019 DE
18
Die nachfolgende Ansicht erscheint: 3
3

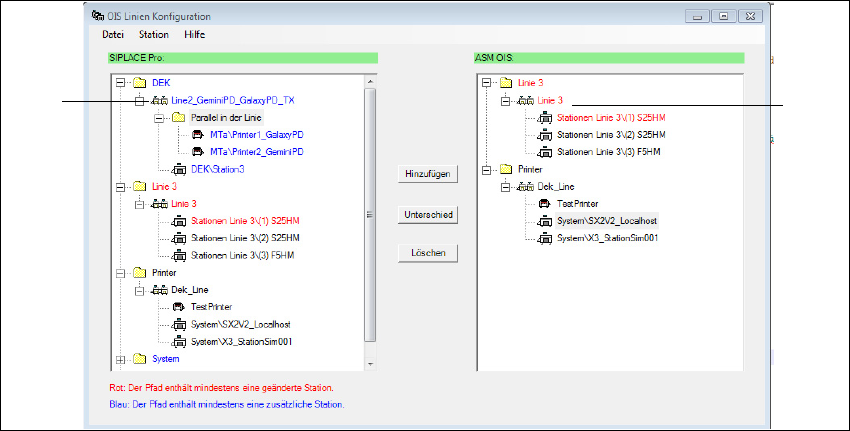

Abb. 3 - 1 Grundansicht "OIS Linienkonfiguration"
Schalten Sie die gewünschte Sprache über das Menü Sprache um.
Beschreibung: 3
Hinzufügen Fügt das ausgewählte Element von SIPLACE Pro zu
ASM OIS hinzu. Die Funktion ist auf allen Ebenen der
Baumstruktur ausführbar. 3
Unterschied Unterschied zwischen den Baumstrukturen (SIPLACE Pro und
ASM OIS). Die Unterschiede beziehen sich nur auf die Ebene
der Stationen. 3
Löschen Entfernt das ausgewählte Element von ASM OIS. Die Funktion
ist auf allen Ebenen der Baumstruktur ausführbar. 3
blaue Kennzeichnung Es gibt Unterschiede zwischen den Baumstrukturen (SIPLACE Pro
und ASM OIS). 3
rote Kennzeichnung Der Inhalt zwischen den Baumstrukturen ist gleich, sie wurden
jedoch unterschiedlich konfiguriert. 3
blau
rot
gekenn-
gekenn-
zeichnet
zeichnet
