2.2.3 Die Strukturansichten
In den Strukturansichten werden Ihnen die Verzeichnisse und Verzeichnisstrukturen für alle Ob-
jekte angezeigt, die im Server gespeichert werden. In SIPLACE Pro stehen die Strukturansichten
für Produktobjekte und Betriebsmittel zur Verfügung. Sind für einzelne Objekte Kommentare ein-
getragen und der Änderungsstand vergeben, wird das angezeigt
Für jeden Objekttyp ist ein eigenes Strukturfenster vorhanden. Sie können diese Strukturansich-
ten ein- bzw. ausblenden.
2.2.3.1 Produktobjekte

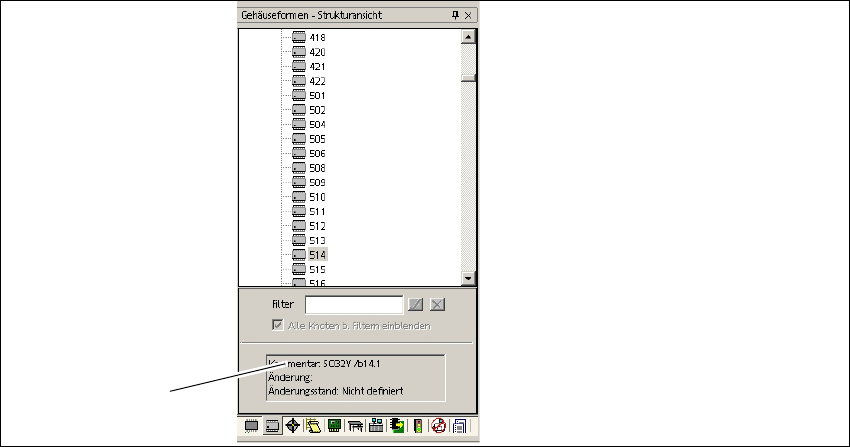

Abb. 2.2 - 6 Produktobjekte - Beispiel: Strukturansicht - Gehäuseformen
Legende
Durch Klicken auf die Symbole gelangen Sie zu den entsprechenden Produktobjekten.
(1) Anzeigebereich für Kommentare und dem
Änderungsstand
1
2 Die Programmübersicht Erste Schritte mit SIPLACE Pro 18.0 (R20-2)
2.2 Die Bedienoberfläche Ausgabe 11/2020
14
2
Symbol Produktobjekt
Bauelemente
Gehäuseformen
Passmarken
Bestücklisten
Leiterplatten / Leiterplattenfamilien
Tische
Rüstungen
Lose
Aufträge
Restriktionen
Förderervorrat
Erste Schritte mit SIPLACE Pro 18.0 (R20-2) 2 Die Programmübersicht
Ausgabe 11/2020 2.2 Die Bedienoberfläche
15
2.2.3.2 Betriebsmittel
2
Abb. 2.2 - 7 Betriebsmittel - Beispiel: Strukturansicht - Geräte der Linie
Legende
(1) Anzeigebereich für Kommentare und dem
Änderungsstand
1
