2.2.3.2 Betriebsmittel
2

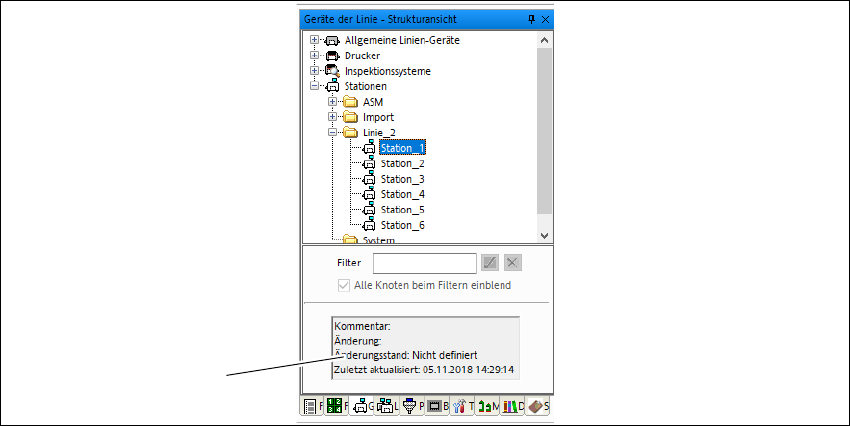

Abb. 2.2 - 7 Betriebsmittel - Beispiel: Strukturansicht - Geräte der Linie
Legende
(1) Anzeigebereich für Kommentare und dem
Änderungsstand
1
2 Die Programmübersicht Erste Schritte mit SIPLACE Pro 18.0 (R20-2)
2.2 Die Bedienoberfläche Ausgabe 11/2020
16

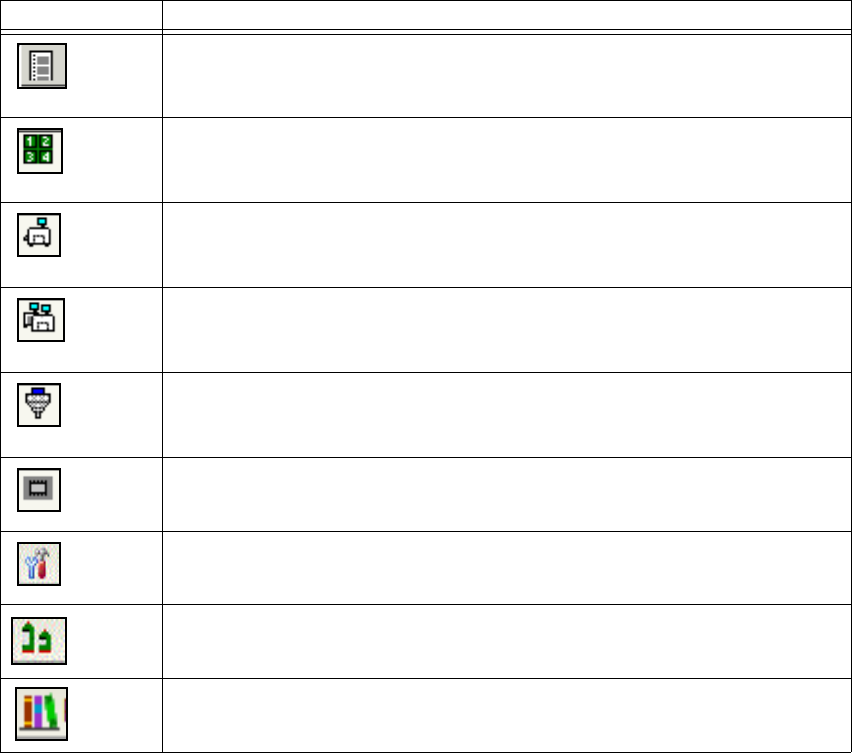

Durch Klicken auf die Symbole gelangen Sie zu den entsprechenden Betriebsmittel-Objekten.
2
Symbol Betriebsmittel
Förderer
Flächenmagazine
Geräte der Linie (Stationen, Drucker, Allgemeines Linien-Gerät, Inspektions-
systeme)
Linien
Pipetten
Bauelemente-Verpackungen
Tools (Support-Pin-Listen, Vakuum -Tooling Typen, Dipping-Plattentypen)
Materialien (Verarbeitungsmaterial)
Drucker-Bibilothek (z. B. Drucker-Leiterplatten, Rakel, etc.)
Erste Schritte mit SIPLACE Pro 18.0 (R20-2) 2 Die Programmübersicht
Ausgabe 11/2020 2.2 Die Bedienoberfläche
17
2.2.4 Auto-Hide für die Strukturansichten

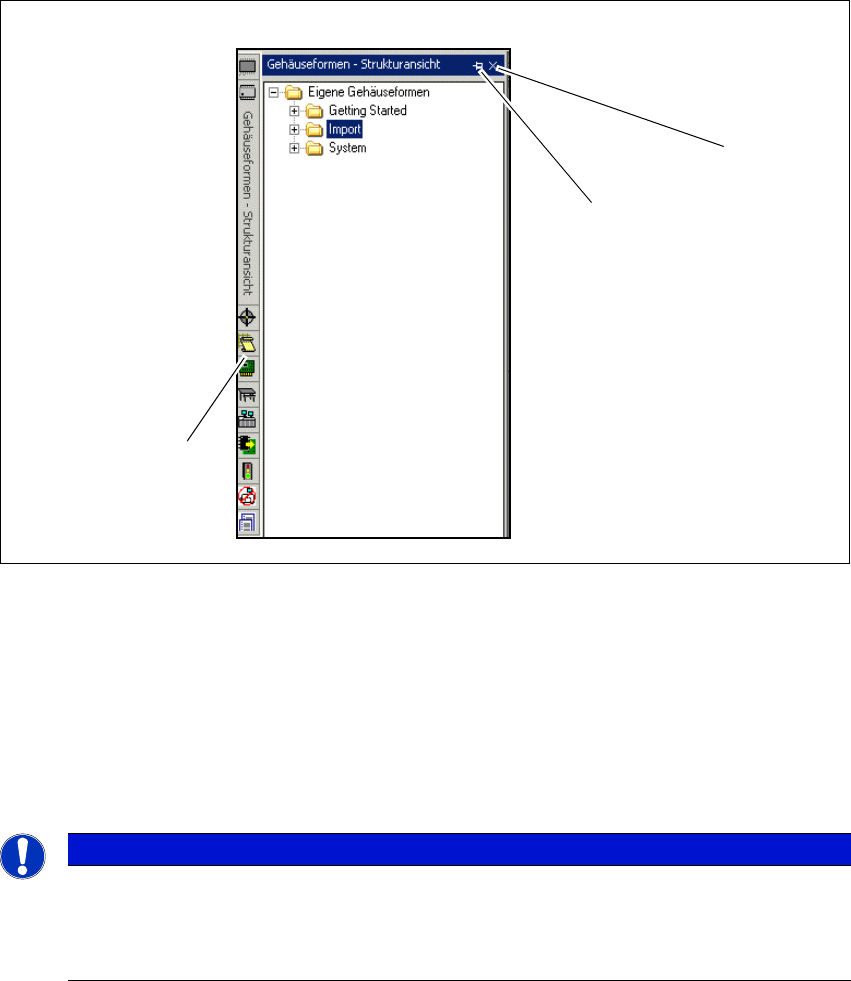

Abb. 2.2 - 8 Auto-Hide - Beispiel: Strukturansicht - Gehäuseformen
Legende
2
(1) Strukturansicht ausblenden (2) Auto-Hide aktivieren/deaktivieren
(3) Strukturansichten über Schaltflächen
zugänglich
Hinweis
Durch Doppelklick auf den blauen Balken über der Strukturansicht können Sie das Fens-
ter aus der Desk-Anordnung herauslösen und frei verschieben Durch erneuten Doppel-
klick verankern Sie das Fenster in der ursprünglichen Desk-Anordnung.
3
2
1
