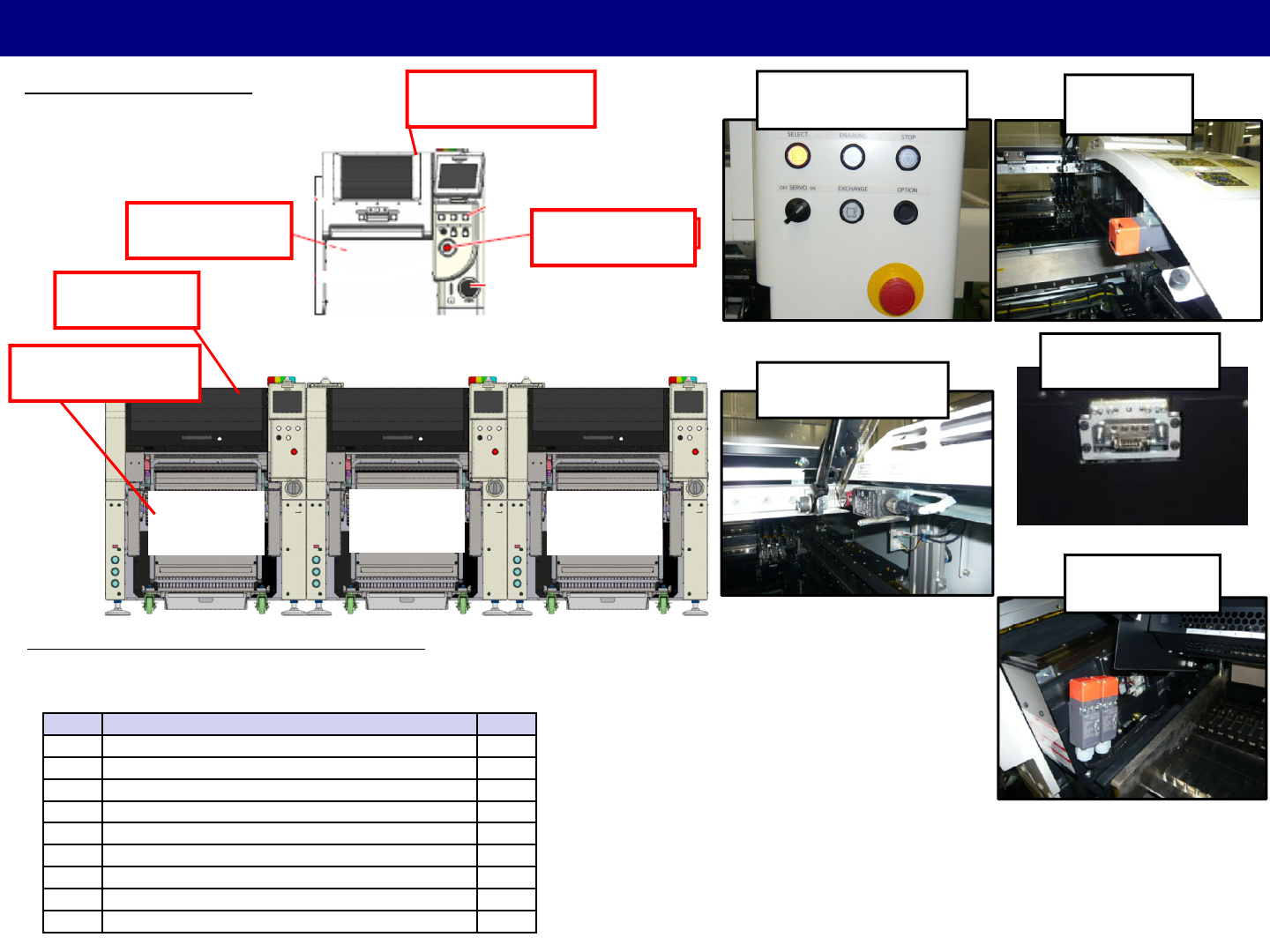

【STEP1】 安全电路的确认部位
主体安全电路名称
③:安全盖F
④:安全盖R
⑤: 安全盖F (铰链)
⑥: 安全盖R (铰链)
①: 紧急停止 F
②: 紧急停止 R
⑨: 料架盖 F
⑩: 料架盖 R
①: 紧急停止 F
②: 紧急停止 R
⑤:安全盖F (铰链)
⑥:安全盖R (铰链)
⑦: 台车连接确认 F
⑧: 台车连接确认 R
⑨: 料架盖 F
⑩: 料架盖 R
有不良问题时对隣接设备的影响
NPM-W2
A
NPM-W2
B
NPM-W2
C
⑦: 台车连接确认 F
⑧: 台车连接确认 R
NPM-W2处于如上图所示的连结状态时，中央的NPM-W2 B的安全装置动作的话，
左右的NPM-W2 A、以及NPM-W2 C的停止规格如下表所示。
③:安全盖F
④:安全盖R
ABC
○ 紧急停止开关ON时 ×
○ 主电源开关OFF时 ○
× 料架盖打开时 ×
× 开口部传感器 (左侧) ON时 ○
○ 开口部传感器 (右侧) ON时 ×
○ 主体盖被打开时 ○
○ 吸附开口部传感器ON时 ○
○ 交換台车被拆下时 ○
○ STOP开关ON时 ○

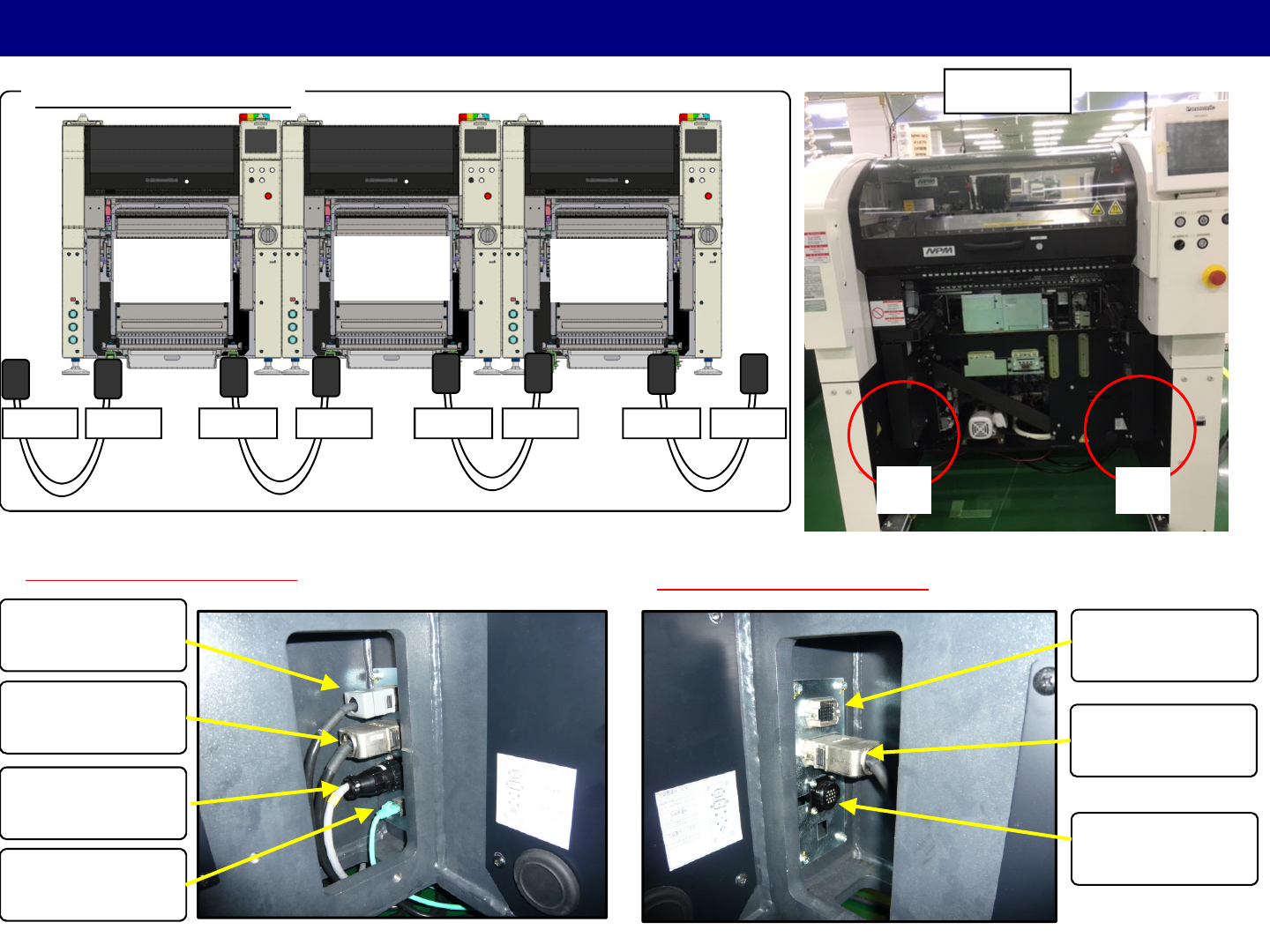

【STEP2】 不良问题设备的确定作业①
连结电缆的连结状态
主体后侧
NPM-W2
A
NPM-W2
B
NPM-W2
C
CNEXL CNEXLCNEXL CNEXRCNEXR
①
②
连结右装置(扩展)
名称: CNDUR
连结右装置
名称: CNEXR
右装置线信号
名称: -XR
LNB
名称: CHLN
连结左装置(扩展)
名称: CNDUL
连结左装置
名称: CNEXL
左装置线信号
名称: -XL
右上照片①部的详细内容
右上照片②部的详细内容
CNEXLCNEXRCNEXR

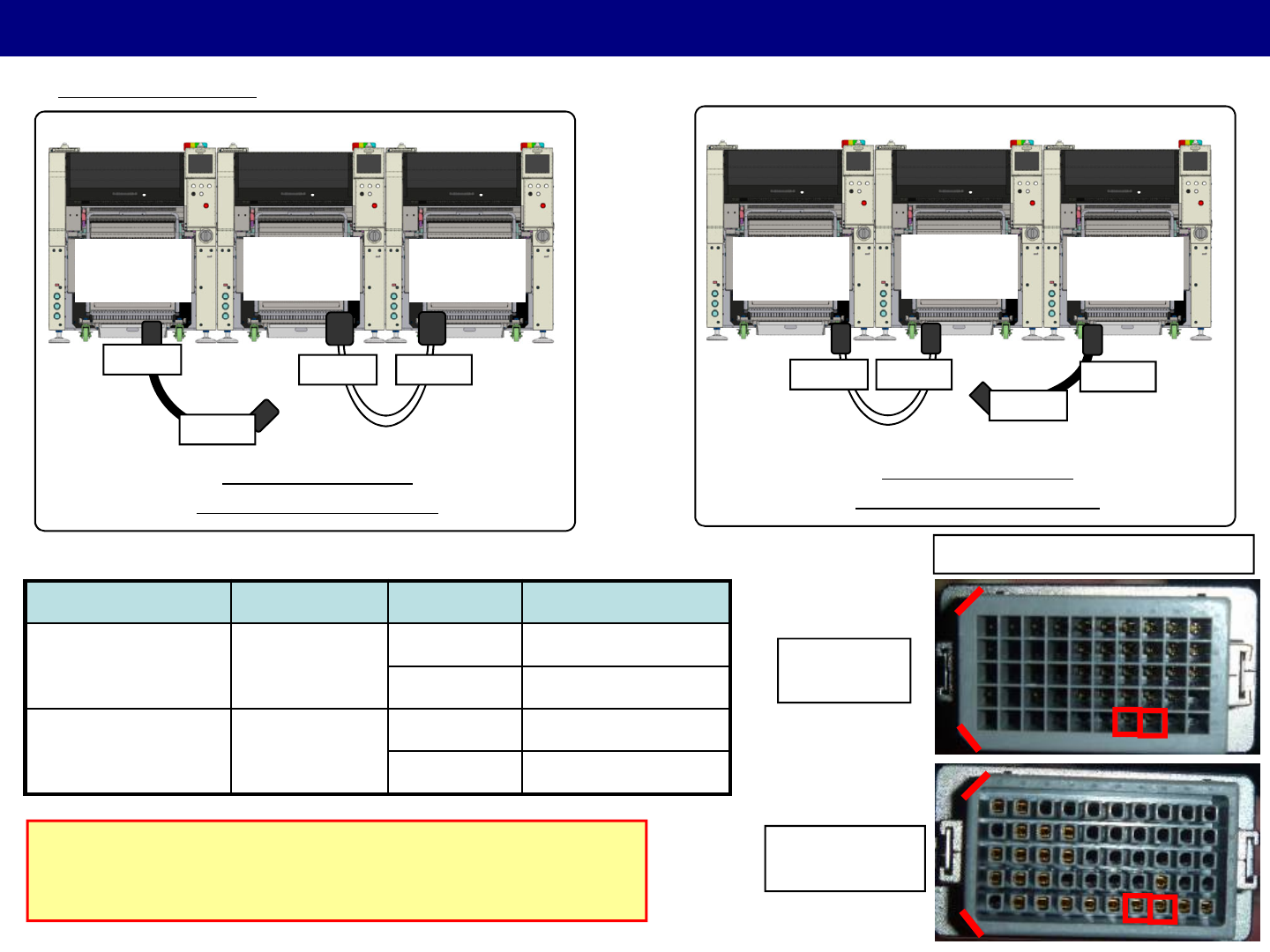

【STEP2】 不良问题设备的确定作业②
①要切断设备A时
(拔下设备B的CNEXL)
②要切断设备C时
(拔下设备B的CNEXR)
连结电缆的确认
连接器名称
CNEXL
连接器名称
CNEXR
10 9 8 7 6 5 4 3 2 1
A
B
C
D
E
NPM-W2
A
NPM-W2
B
NPM-W2
C
CNEXL
CNEXR
CNEXLCNEXR
NPM-W2
A
NPM-W2
B
NPM-W2
C
CNEXLCNEXR
CNEXL
CNEXR
连接器名 针编号 导通 不良问题设备
CNEXL E3-E4
有设备B or C
无设备A
CNEXR E3-E4
有设备A or B
无设备C
1) CNEXL E3-E4之间有导通时，设备A正常 请调整设备B、C
2) CNEXR E3-E4之间有导通时，设备C正常 请调整设备A、B
3) 通过以上确认，就可明确设备A,B,C中哪个设备有问题
针号排列【E3-E4的导通确认】
10 9 8 7 6 5 4 3 2 1
A
B
C
D
E
