【 STEP3 】 安全电路确认要点① : NPM-W2 (Power Unit 1 中继托架部 ) 主体后侧 在此连接器部位 实施导通确认 CNEMGF CNEMGR CARTR1 CNEXL01 CNEXR01 FDCVF FDCVR CARTF1 Power Unit 连接器配置图
【STEP2】 不良问题设备的确定作业②
①要切断设备A时
(拔下设备B的CNEXL)
②要切断设备C时
(拔下设备B的CNEXR)
连结电缆的确认
连接器名称
CNEXL
连接器名称
CNEXR
10 9 8 7 6 5 4 3 2 1
A
B
C
D
E
NPM-W2
A
NPM-W2
B
NPM-W2
C
CNEXL
CNEXR
CNEXLCNEXR
NPM-W2
A
NPM-W2
B
NPM-W2
C
CNEXLCNEXR
CNEXL
CNEXR
连接器名 针编号 导通 不良问题设备
CNEXL E3-E4
有设备B or C
无设备A
CNEXR E3-E4
有设备A or B
无设备C
1) CNEXL E3-E4之间有导通时，设备A正常 请调整设备B、C
2) CNEXR E3-E4之间有导通时，设备C正常 请调整设备A、B
3) 通过以上确认，就可明确设备A,B,C中哪个设备有问题
针号排列【E3-E4的导通确认】
10 9 8 7 6 5 4 3 2 1
A
B
C
D
E

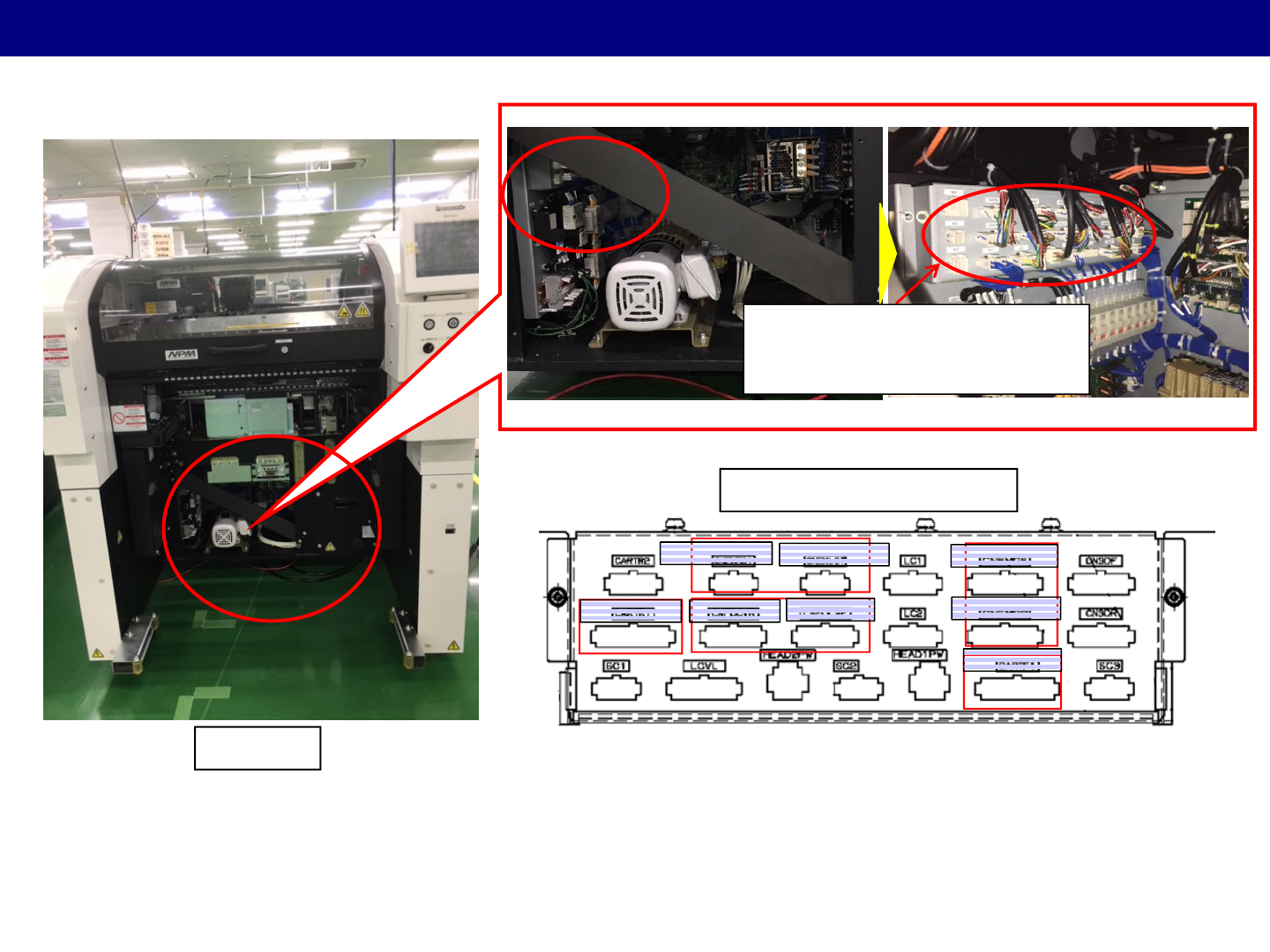

【STEP3】 安全电路确认要点① : NPM-W2 (Power Unit 1 中继托架部)
主体后侧
在此连接器部位
实施导通确认
CNEMGF
CNEMGR
CARTR1
CNEXL01
CNEXR01
FDCVF
FDCVR
CARTF1
Power Unit连接器配置图
【STEP3】 安全电路确认要点② : NPM-W2 (导通确认电缆一览)
连接器名 针编号
线色 部位
①
CNEMGF
1-2
BK-BK/WH
紧急停止
前
3-4
RD-RD/WH
5-6
GN-GN/WH
7-8
BK-BK/WH
盖SW
前
9-10
RD-RD/WH
11-12
BN-WH
盖SW 前
铰链类型
13-14
BU-BK
②
CNEMGR
1-2
BK-BK/WH
紧急停止
后
3-4
RD-RD/WH
5-6
GN-GN/WH
7-8
BK-BK/WH
盖SW
后
9-10
RD-RD/WH
11-12
BN-WH
盖SW 后
铰链类型
13-14
BU-BK
③
CARTF1A02
8-9
YE-YE/WH
台车单元
前
10-11
BN-BN/WH
④
CARTR1A02
8-9
BN-YE/WH
台车单元
后
10-11
YE-BN/WH
连接器名 针编号
线色 部位
⑤
CNFDCVFR
1-2
BK-BK/WH
料架盖
前1
3-4
RD-RD/WH
5-6
GN-GN/WH
7-8
YE-YE/WH
料架盖
前2
9-10
BN-BN/WH
11-12
BU-BU/WH
⑥
CNFDCVRR
1-2
BK-BK/WH
料架盖
后1
3-4
RD-RD/WH
5-6
GN-GN/WH
7-8
YE-YE/WH
料架盖
后2
9-10
BN-BN/WH
11-12
BU-BU/WH
⑦
CNEXL01R 6-7
RD-RD/WH
延长传送带
Left
⑧
CNEXR01R 6-7
RD-RD/WH
延长传送带
Right
请实施各连接器的导通确认。关于针的编号请参考
上表。
不导通时，可以考虑为是各导线、连接器、
单元的损坏，请实施更换后再次确认。
