【 STEP3 】 安全电路确认要点③ : NPM-W2 《 Power Unit 》 ◆ 实施各项导通的确认，确定不良的部位 连接器名称 ① CNEMGF ② CNEMGR 连接器名称 ③ CARTF1A02 ④ CARTR1A02 ◆连接器针的排列 连接器名 针编号 线色 部位 ① CNEMGF 1-2 BK-BK/WH 紧急停止 前 3-4 RD-RD/WH 5-6 GN-GN/WH 7-8 BK-BK/WH 盖 SW 前 9-1…
【STEP3】 安全电路确认要点② : NPM-W2 (导通确认电缆一览)
连接器名 针编号
线色 部位
①
CNEMGF
1-2
BK-BK/WH
紧急停止
前
3-4
RD-RD/WH
5-6
GN-GN/WH
7-8
BK-BK/WH
盖SW
前
9-10
RD-RD/WH
11-12
BN-WH
盖SW 前
铰链类型
13-14
BU-BK
②
CNEMGR
1-2
BK-BK/WH
紧急停止
后
3-4
RD-RD/WH
5-6
GN-GN/WH
7-8
BK-BK/WH
盖SW
后
9-10
RD-RD/WH
11-12
BN-WH
盖SW 后
铰链类型
13-14
BU-BK
③
CARTF1A02
8-9
YE-YE/WH
台车单元
前
10-11
BN-BN/WH
④
CARTR1A02
8-9
BN-YE/WH
台车单元
后
10-11
YE-BN/WH
连接器名 针编号
线色 部位
⑤
CNFDCVFR
1-2
BK-BK/WH
料架盖
前1
3-4
RD-RD/WH
5-6
GN-GN/WH
7-8
YE-YE/WH
料架盖
前2
9-10
BN-BN/WH
11-12
BU-BU/WH
⑥
CNFDCVRR
1-2
BK-BK/WH
料架盖
后1
3-4
RD-RD/WH
5-6
GN-GN/WH
7-8
YE-YE/WH
料架盖
后2
9-10
BN-BN/WH
11-12
BU-BU/WH
⑦
CNEXL01R 6-7
RD-RD/WH
延长传送带
Left
⑧
CNEXR01R 6-7
RD-RD/WH
延长传送带
Right
请实施各连接器的导通确认。关于针的编号请参考
上表。
不导通时，可以考虑为是各导线、连接器、
单元的损坏，请实施更换后再次确认。

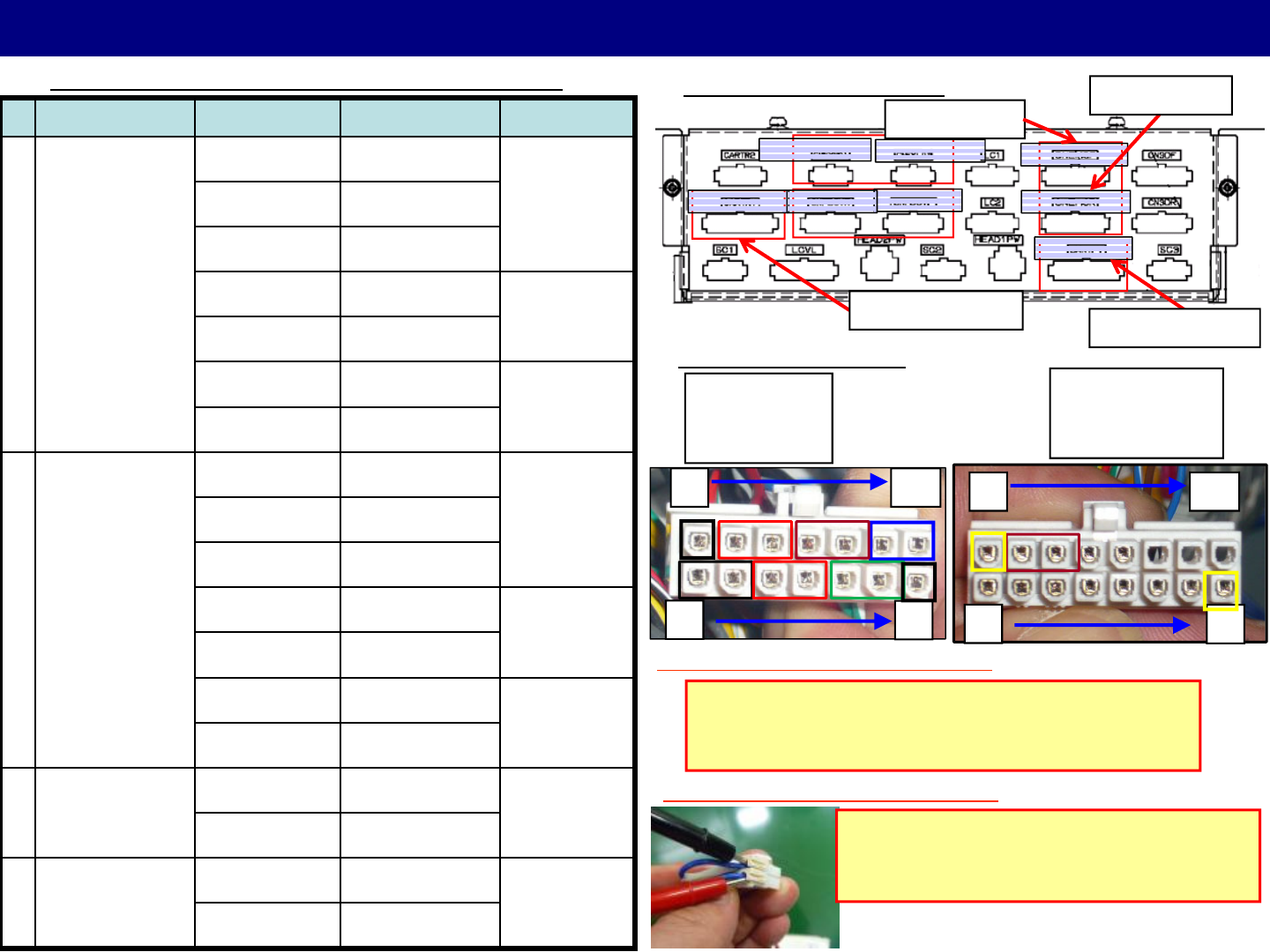

【STEP3】 安全电路确认要点③: NPM-W2 《Power Unit》
◆实施各项导通的确认，确定不良的部位
连接器名称
①CNEMGF
②CNEMGR
连接器名称
③CARTF1A02
④CARTR1A02
◆连接器针的排列
连接器名 针编号
线色 部位
①
CNEMGF
1-2
BK-BK/WH
紧急停止
前
3-4
RD-RD/WH
5-6
GN-GN/WH
7-8
BK-BK/WH
盖SW
前
9-10
RD-RD/WH
11-12
BK-BK/WH
盖SW 前
铰链类型
13-14
RD-RD/WH
②
CNEMGR
1-2
BK-BK/WH
紧急停止
后
3-4
RD-RD/WH
5-6
GN-GN/WH
7-8
BK-BK/WH
盖SW
后
9-10
RD-RD/WH
11-12
BK-BK/WH
盖SW 后
铰链类型
13-14
RD-RD/WH
③
CARTF1A02
8-9
YE-YE/WH
台车单元
前
10-11
BN-BN/WH
④
CARTR1A02
8-9
BN-YE/WH
台车单元
后
10-11
YE-BN/WH
1
7
8 14
CNEMGF
CNEMGR
CARTR1
CNEXL01
CNEXR01
FDCVF
FDCVR
CARTF1
◆Power Unit配置图
1
8
9 16
②CNEMGR
①CNEMGF
③CARTF1A02
④CARTR1A02
※实施导通确认时的注意事项2
电表棒要碰触在连接器的接线侧。
如果碰触在针侧的话，
容易发生针的变形／损坏。
※实施导通确认时的注意事项1
紧急停止SW: 处于没有被按下的状态
盖SW: 处于盖关闭的状态
料架台车要用短路连接器连接。
■安全回路確認ポイント：ＮＰＭ－Ｗ

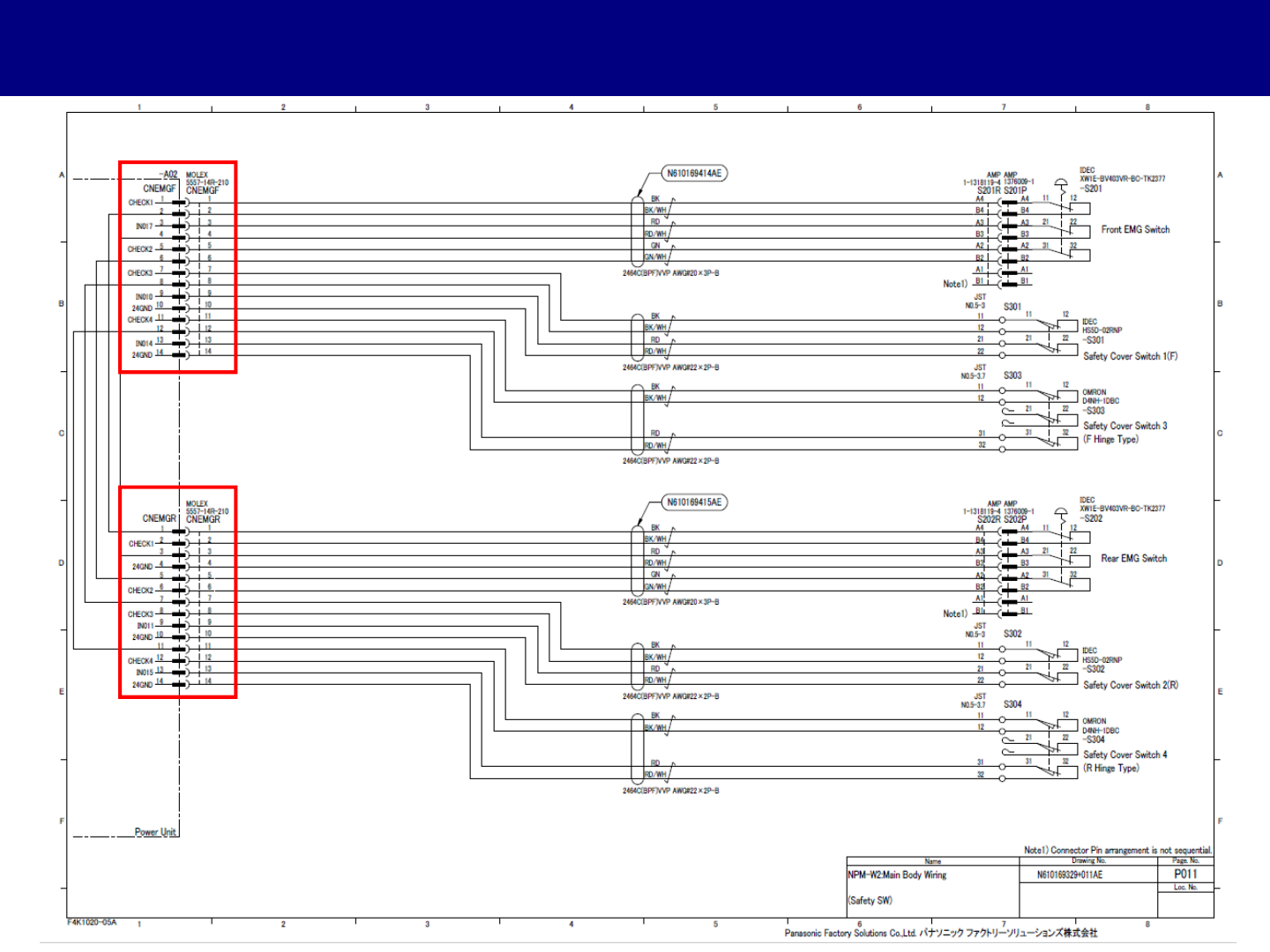

【补充资料1】 安全电路图: NPM-W2
《Power Unit: ①CNEMGF/②CNEMGR》
