1 対象機種、対応
対象機種、対応対象機種、対応
対象機種、対応バージョン
バージョンバージョン
バージョン
本機能の対象機種、対応バージョンは以下のとおりです。
表 1.1 本機能の対象機種・ソフトウェアと対応バージョン
対象機種・ソフトウェア名 対応バージョン 備考
YSM10
YSM20/YSM20W/YSM20R
YSM40/YSM40R
V4.63STDR1.000 以降
YS12 シリーズ
YS24/YS24X
V3.49STDR1.000 以降
2 機能概要
機能概要機能概要
機能概要
本機能は、マウンター標準機能であるベースマックス補正を搭載時に加え、吸着時にも行うこと
により、吸着精度を向上させる機能です。
ベースマックス補正機能とは、マシン内に存在する固定されたマークを認識することで、ヘッド
軸の熱伸びを補正する機能です。
ヤマハ発動機株式会社 ロボティクス事業部
SMT統括部 商品開発部
MDOC-SOFT50732
4/6
3
33
3 機能詳細
機能詳細機能詳細
機能詳細
3.1
3.13.1
3.1 設定
設定設定
設定
1. マシン設定を起動します。
2. [工場設定]–[ベースマックス]が「使用」になっていることを確認してください。

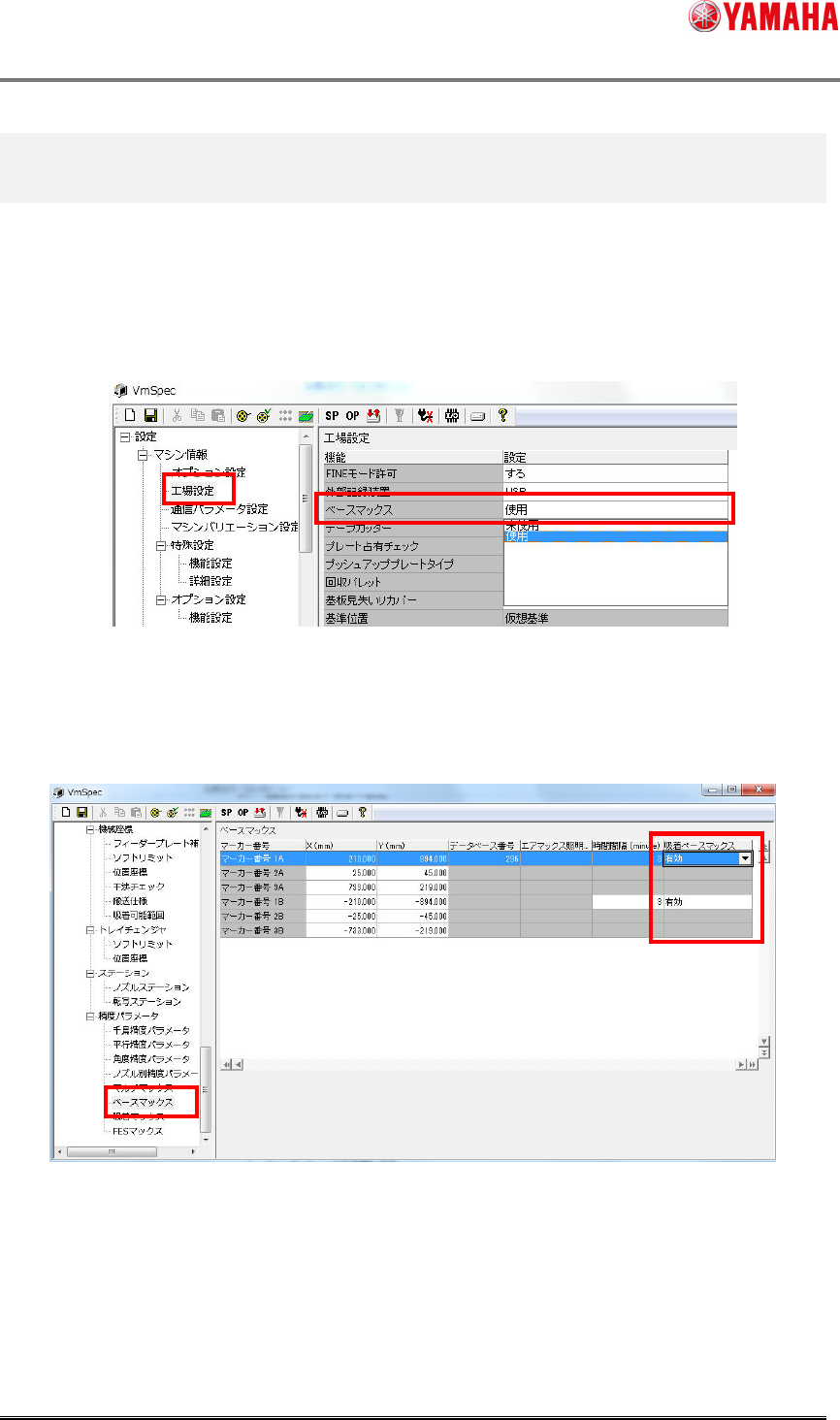

図 3.1.1 ベースマックス設定
3. [精度パラメータ]-[ベースマックス]を選択し、[吸着ベースマックス]を「有効」にしてください。
実装テーブルごとに設定する必要があります。
図 3.1.2 吸着ベースマックス設定
4. 設定を保存し、マシン設定を閉じてください。
