615DT / 626DT sorozatú tartályok
9www.nordsonefd.com/hu hungary@nordsonefd.com +36 70 63 20 300 A Nordson EFD LLC adagolórendszerek értékesítése és szervize világszerte elérhető.
Feltöltés
A tartály nyitásához kövesse a nyomásmentesítési eljárást, lásd 6.oldal. A feltöltéshez kövesse a 6–8. lépést a
beállításnál, zárja el a levegő nyomáscsökkentő szelepet, és csúsztassa az elzárószelepet a „nyomás alá helyezés”
pozíciójába.
MEGJEGYZÉS: Amikor a szabályozó nyomás alatt van, normális jelenség, ha sziszegő hangot lehet hallani felőle. Ez
a precíziós állandó lefúvású szabályozási funkció miatt van.

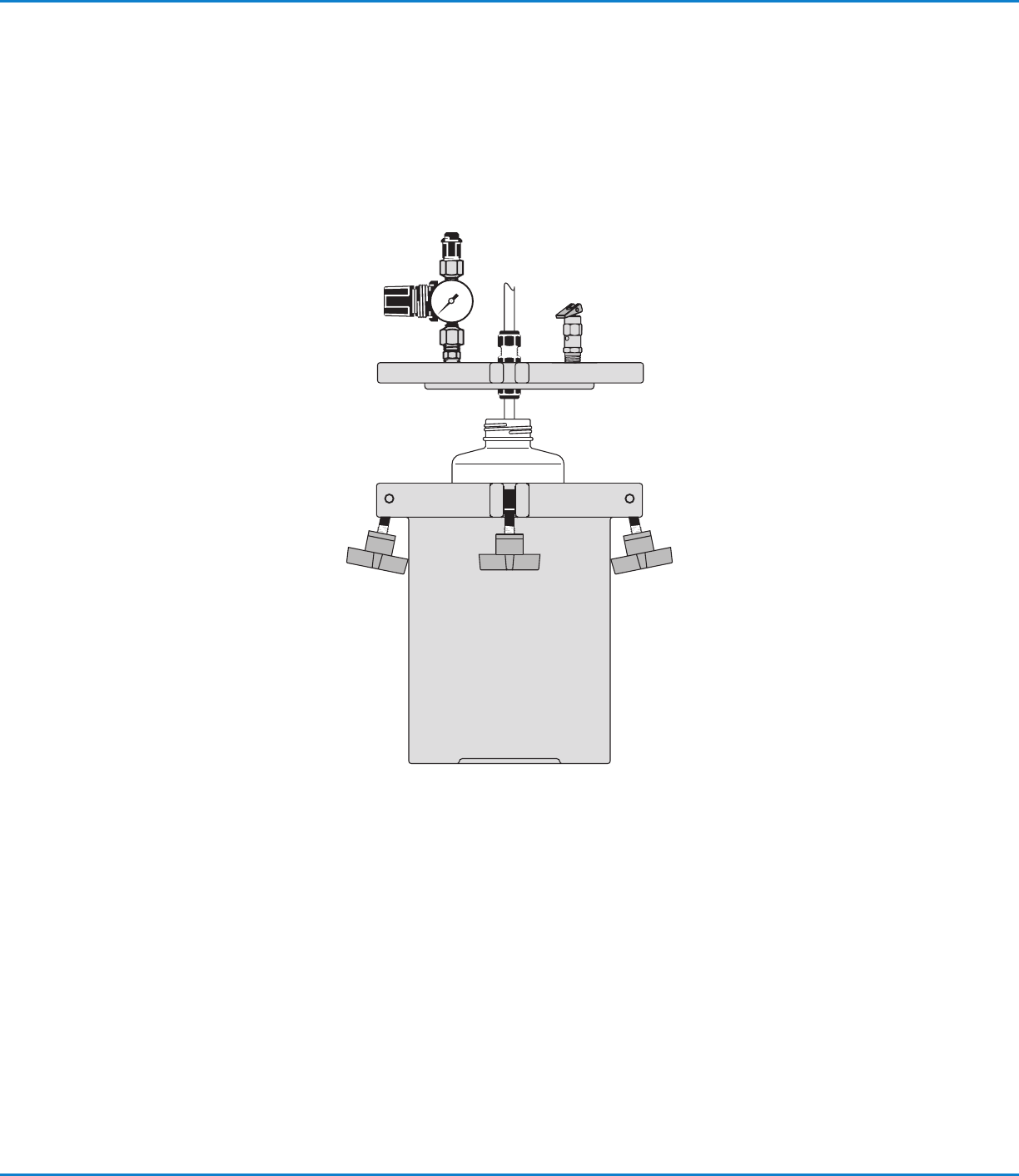

3. ábra
615DT / 626DT sorozatú tartályok
10 www.nordsonefd.com/hu hungary@nordsonefd.com +36 70 63 20 300 A Nordson EFD LLC adagolórendszerek értékesítése és szervize világszerte elérhető.
Folyadékkal érintkező anyagok listája
A normál használat során az adagolt folyadékkal a következő anyagok kerülnek érintkezésbe:
• Polietilén (folyadékadagoló cső és tartálybetét)
• Alumíniumötvözet öntvény 365.0 (tartálytest és fedél)
Karbantartás és tisztítás
A 615DT és 636DT sorozatú tartályok nagyon egyszerű és megbízható berendezések, amelyek csekély rutin
karbantartást igényelnek. Azonban a következő tételeket havonta ellenőrizni kell, hogy garantálni lehessen a
folyamatosan problémamentes működést:
• A levegő nyomáscsökkentő szelepet legalább havonta egyszer működtetni kell, amikor a tartály nyomás
alatt áll. A szelepnek simán kell járnia csupán az ujjaival mozgatva. Ha a szelep működtetéséhez túlzott erő
szükséges, vagy láthatóan szennyezett, ki kell cserélni, mielőtt a tartályt ismét üzembe helyeznék.
• Ellenőrizni kell az O-gyűrű állapotát, hogy látható-e rajta vágás, szakadás stb. A tartály tömítőfelületére folyt
anyagot azonnal le kell törölni egy puha, nedves kendővel és enyhén szappanos vízzel.
Tartozékok
Cikkszám Leírás
7020180 Rozsdamentes acél úszókapcsoló 626DT
7020109 Rozsdamentes acél úszókapcsoló 615DT
7016772 1/4-es külső átmérőjű cső
7016774 1/4-es külső átmérőjű polietilén cső
7017038 3/8-es külső átmérőjű polietilén cső
7017039 3/8-es külső átmérőjű cső
615DT / 626DT sorozatú tartályok
11www.nordsonefd.com/hu hungary@nordsonefd.com +36 70 63 20 300 A Nordson EFD LLC adagolórendszerek értékesítése és szervize világszerte elérhető.
615DT cserealkatrészek
Tétel Cikkszám Leírás Mennyiség
1 7016658 Gyorscsatlakozó hüvely 1
2 7014868 Szerelvény, 1/4 NPT F x 1/8 NPT M 1
3 7014876 Precíziós szabályozó, 0–6,9 bar (0–100 psi) 1
7014873 Precíziós szabályozó, 0–1,0 bar (0–15 psi) 1
4 — 1/8 NPT M x 1/8 NPT M 2
5 — T-szerelvény - 1/8 NPT F 1
6 7014866 Mérőóra, 0–6,9 bar (0–100 psi) 1
7014869 Mérőóra, 0–1,0 bar (0–15 psi) 1
7 7020117 Mini biztonsági szelep 1
8 7365853 Tartálycsatlakozás, 1/4"-es külső átmérőjű cső 1
9 7020127 Gomb 3
10 7020126 Csavar 3
11 — Csapszeg 3
12 7020115 Tartálybetét 4/doboz
13 — Állvány 1
14 7014723 Fedél, O-gyűrű, Buna (standard) 1
7014725 Fedél, O-gyűrű, Viton
®
1
7014724 Fedél, O-gyűrű, EPR 1
4
5
4
8
11
3
14
12
6
7
9
10
13
2
1
