615DT / 626DT sorozatú tartályok
6 www.nordsonefd.com/hu hungary@nordsonefd.com +36 70 63 20 300 A Nordson EFD LLC adagolórendszerek értékesítése és szervize világszerte elérhető.
Nyomásmentesítési eljárás
SOHA ne próbálja meg felnyitni a tartály, mielőtt végrehajtaná ezt az eljárást, ezzel csökkentheti a személyi sérülés
kockázatát, többek között a folyadékok szembe fröccsenése miatt.
1. Csúsztassa el az elzárószelepet a levegőbemenet csövén a lefúvatáshoz. (1. ábra)
2. Működtesse a levegő nyomáscsökkentő szelepet . Tartsa nyitva a nyomáscsökkentő szelepet, amíg sziszegő
hangot hall.
3. Ellenőrizze, hogy a kijelzett nyomás nulla . Ha a nyomásmérő nullát mutat, oldja ki a fedél bilincseit , és
távolítsa el a fedelet a 2. ábrán látható módon (8.oldal).
4. Ha a nyomásmérő nem nullát mutat az 1. és 2. lépés végrehajtása után, távolítsa el a levegőbemenet csövét
a levegőszabályozóról, és állítsa nullára a szabályozási nyomást. Ennél a lépésnél a szabályozóból sziszegő
hangot kell hallania. Amikor a nyomásmérő nullát mutat, térjen vissza a 3. lépéshez. Ne használja a tartályt,
amíg a levegő nyomáscsökkentő szelepét ki nem cserélik.
1. ábra 615DT látható
1
3
Levegőbemenet
T-szerelvény
EFD szelepvezérlő
Kötőgyűrű
megfelelő
felszerelése
Levegő
nyomáscsökkentő
szelep
EFD
szelep
Folyadékadagoló
cső
2
Levegőbemeneti cső
4
Tartály
levegőszabályozó
Tartály állvány
Lefúvatás Nyomás alá helyezés
Levegőszűrő
szabályozó
Elzárószelep
615DT / 626DT sorozatú tartályok
7www.nordsonefd.com/hu hungary@nordsonefd.com +36 70 63 20 300 A Nordson EFD LLC adagolórendszerek értékesítése és szervize világszerte elérhető.
Nyomásmentesítési eljárás (folytatás)
1. ábra 626DT látható
1
3
Levegőbemenet
T-szerelvény
EFD szelepvezérlő
Levegő
nyomásmentesítő
szelep
EFD
szelep
Folyadékadagoló
cső
2
Levegőbemeneti cső
4
Tartály
levegőszabályozó
Lefúvatás Nyomás alá helyezés
Levegőszűrő
szabályozó
Levegőbemeneti cső
Elzárószelep
615DT / 626DT sorozatú tartályok
8 www.nordsonefd.com/hu hungary@nordsonefd.com +36 70 63 20 300 A Nordson EFD LLC adagolórendszerek értékesítése és szervize világszerte elérhető.
Beállítás
1. Szerelje rá a levegőbemenet T-szerelvényét az EFD ötmikronos szűrőszabályozóra, amit a ValveMate
™
vezérlővel szállítanak. A maximális nyomás 7,0 bar (100 psi). Ha nem áll rendelkezésre szűrőszabályozó,
használjon 7002002 cikkszámú alkatrészt. (Cianoakrilátok esetén szereljen fel 7021515 cikkszámú koaleszcens
szűrőszabályozó elemet is.)
2. Állítsa be a Nordson EFD adagolószelepet és vezérlőt a vonatkozó kezelési útmutatók szerint.

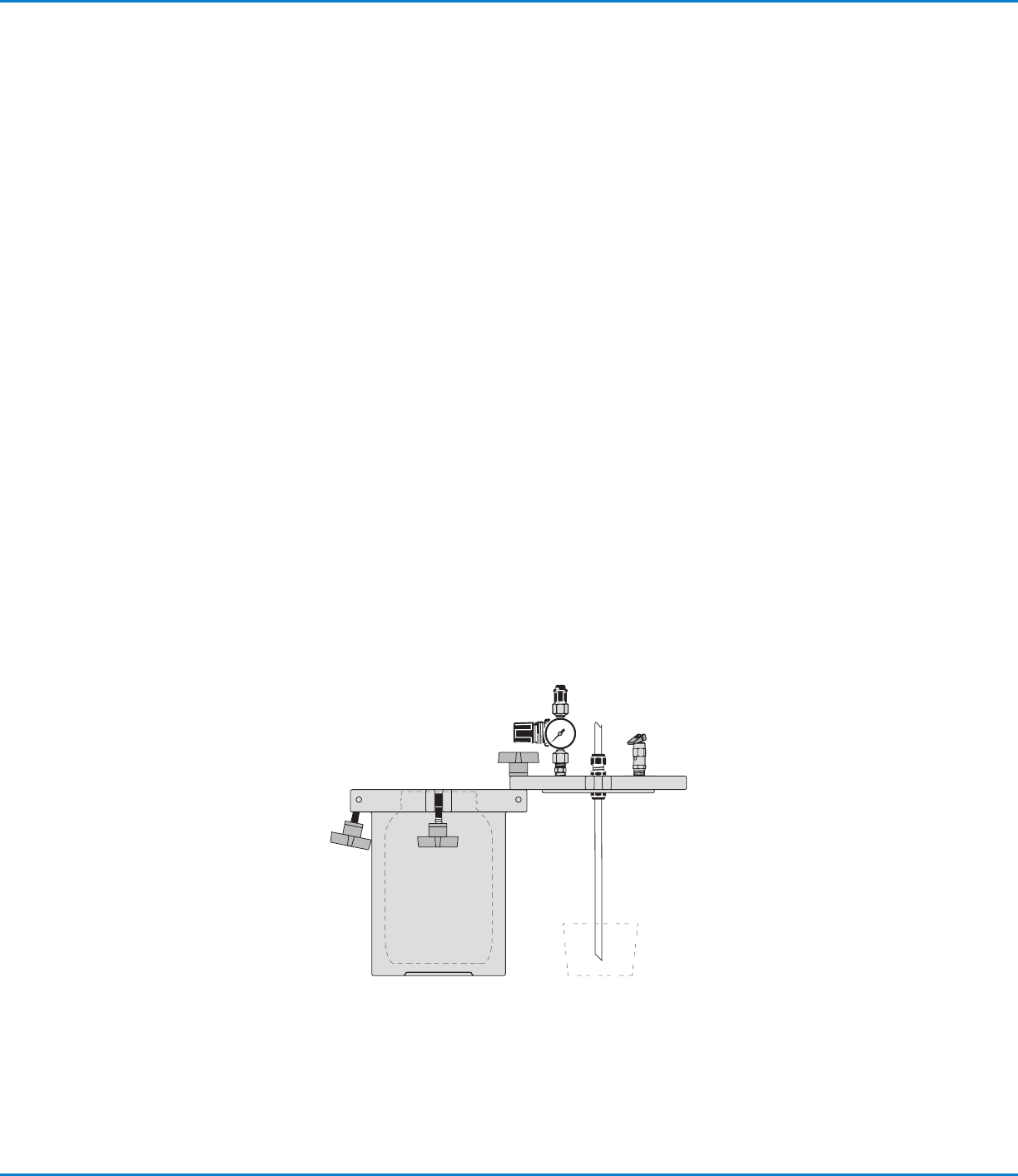

3. Távolítsa el a tartály fedelét, és ideiglenesen tegye félre az egyik bilincset ráakasztva (2. ábra). A tartály
feltöltésekor használjon egy csészét (nincs mellékelve), amiben összegyűjti az adagolócsőből kicsepegő
felesleges anyagot.
4. Vágja a megfelelő hosszúságúnál 20,3 cm-rel (8") hosszabbra a folyadékadagoló csövet, amely a tartályba
megy. Az adagolócső egyik végét vágja le ferdén, és tolja be a csövet a tartálycsatlakozóba, majd állítsa be a
hosszúságát belül úgy, hogy épp a tartály aljáig érjen. Húzza meg az anyát, és rögzítse a csövet.
MEGJEGYZÉS: A 626DT sorozatú tartályokon 1/4" vagy 3/8” külső átmérőjű folyadékadagoló cső is lehet.
5. A folyadékadagoló cső másik végét csatlakoztassa az adagolószelephez a szelep kezelési útmutatójában leírtak
szerint.
6. Töltse fel a tartályt a folyadékot közvetlenül a tartálybetétbe öntve, vagy vegye ki a betétet, és helyezze a gyártó
palackját a tartályba.
7. Szerelje fel a fedelet. Ha a gyártó palackját használja, gondoskodjon róla, hogy az adagolócső a palackban
legyen. (3. ábra).
8. Rögzítse megfelelően a fedél bilincseit.
9. Csatlakoztassa a levegőcsövön lévő fekete gyorscsatlakozót a tartály levegőszabályozóján lévő fekete
gyorscsatlakozóhoz, majd csatlakoztassa a levegőcsövön lévő fehér gyorscsatlakozót a bemeneti
T-szerelvényhez. Csúsztassa az elzárószelepet a „nyomás alá helyezés” pozíciójába.
10. Állítsa be a tartály levegőszabályozóját az adagolni kívánt anyagnak megfelelő nyomásra. Alacsony viszkozitású
folyadékok esetén a jellemző beállítás 0,1–0,3 bar (2–5psi), nagy viszkozitású folyadékok esetén pedig 2,8–
5,5bar (40–80 psi).
2. ábra
