实验仪器

A/2 版 20190225 使用说明书

- 1 -

保障安全的提示

这里所载的事项是极关重要的，务须切实遵守

一、安全提示

! 危险（有可能构成财产严重损失或人员伤亡）

1. 本产品必须可靠接地并远离电磁干扰源（切不可以零线或中线作地线）。

2. 在使用前请确认供电电源的电压、频率与产品要求相符。

3. 产品应使用独立的电源插座，并确认插头、插座接地良好。

4. 不允许产品在运行中不关闭电源开关而任意拔掉或插上电源插头。

5. 不允许随意接长或剪短产品电源连线。

6. 不得放入易燃、易爆、易挥发及产生腐蚀性的物质进行干燥、烘焙。

7. 不得触摸产品在 80℃以上高温工作时的箱门、视察窗及周围表面，以防烫伤。

8. 不得擅自进行修理，受本公司委托修理的必须由专业人员进行维修。

! 警告（有可能构成财产损失或人员伤害）

1. 必须充分阅读、理解本产品使用说明书后方可进行操作。

2. 304 不锈钢内胆不耐酸，请注意防腐蚀措施。切勿在箱内使用酸性介质！

3. 拔电源插头时，切勿直接拖拉电源线。

4. 有下列情况之一的，必须拔下本产品电源插头：

4.1 更换保险丝管时；

4.2 产品发生故障待检查修理时；

4.3 产品长时间停止使用时；

4.4 搬动产品时；

5. 产品开机后，必须对上偏差报警功能进行调整或确认。

! 注意（有可能影响使用寿命导致产品不能正常工作）

1. 产品应放置在坚硬牢固的平面上，使其保持水平状态。

2. 产品四周应保留一定的空隙。（详见第三章 1.4 条）

3. 产品必须在一定的使用条件下使用。（详见第三章 1.1～1.6 条）

4. 切勿重力开启 / 闭合产品箱门，否则易导致箱门脱落，产品损坏，产生伤害事故。

实验仪器

A/2 版 20190225 使用说明书

- 2 -

二、产品简介

1. 外形图（以 DZF-6210 为例）

2. 结构功能概述

真空干燥箱（以下简称真空箱）为立式结构。真空箱由箱体、内胆（工作室），抽真空系统及控温系统

四部分组成。

箱体采用优质薄钢板制成，表面喷塑处理，色彩鲜艳。内胆由 304 不锈钢钢板制成。内室形状为半圆弧

内角的方形，内外箱间充填超细玻璃棉做隔热材料；箱门中间采用双层防弹玻璃的视察窗，便于观察箱内被

干燥处理物品；在箱内侧装有一块厚钢化玻璃，同时采用长柱型门扣，这样利用门扣和厚钢化玻璃间的间距

调节，使箱门关上后能紧压橡胶密封圈，以保证抽真空度时不漏气。

抽真空系统由真空泵、真空表、电磁阀、平衡口等组成。根据用户的需求，可选配干燥过滤罐（器）或

进气阀（可向工作室内输入其它气体），若自行选配真空泵，必须真空泵的抽气速率≥ 4L/s

控温系统主要器件是控温仪。它是一个由单片机及外围电路组成双排 LED 或 LCD 显示的微电脑智能控制

器。用 Pt100 铂电阻作为感温元件，采用 PID 调节方式控制加热系统。控温仪还具有定时控制、控温误差修

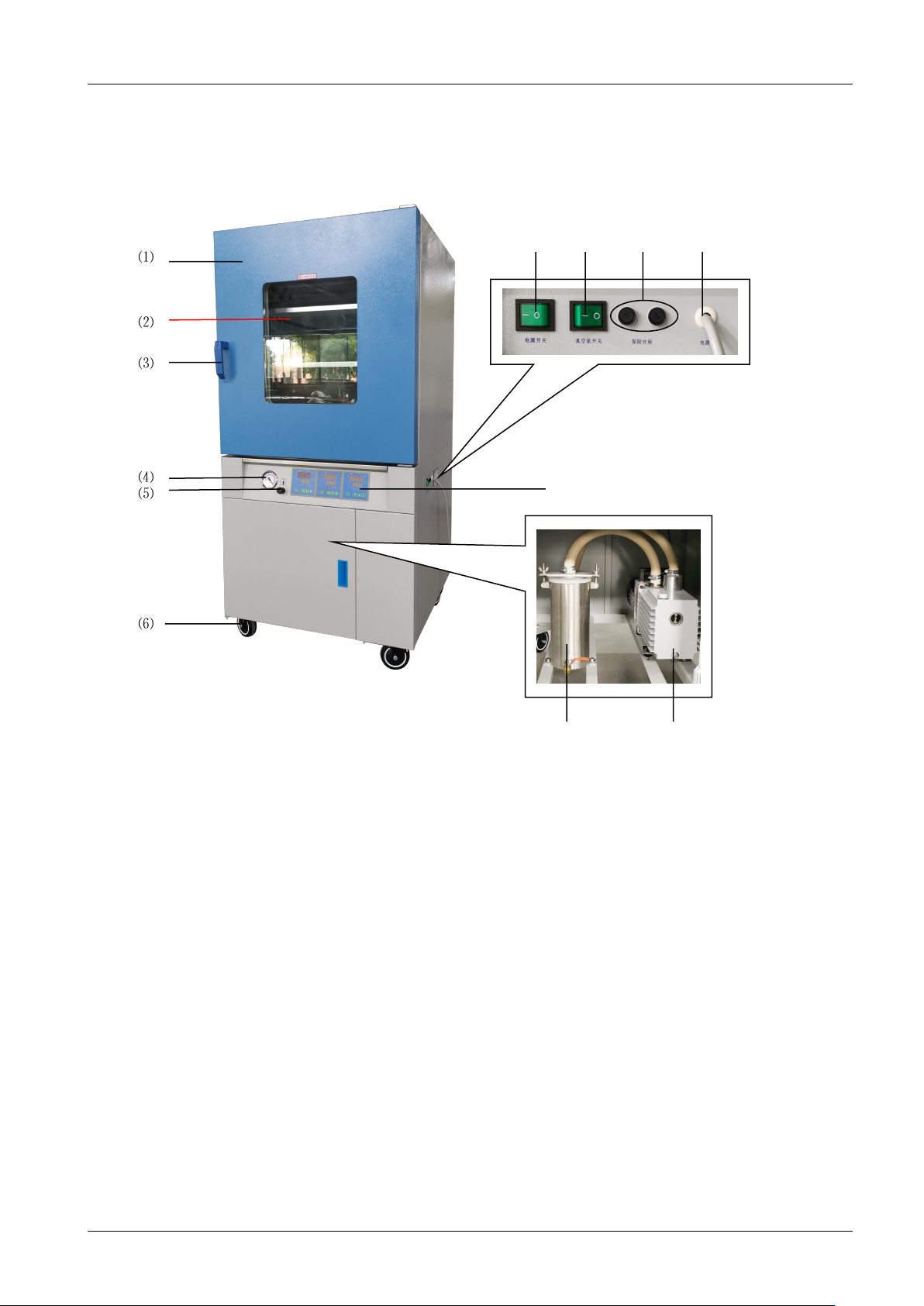

⑴ 箱门 ⑵ 观察窗 ⑶ 门把手 ⑷ 真空表 ⑸ 平衡口

⑹ 脚轮 ⑺ 电源开关 ⑻ 真空泵开关 ⑼ 熔断器座 ⑽ 电源线

⑾ 控温仪(6090×2、6210×3) ⑿ 干燥罐（根据实际需要放干燥剂） ⒀ 真空泵

⑴

⑵

⑶

⑷

⑸

⑹

⑾

⑺ ⑻ ⑼ ⑽

⑿ ⒀
