实验仪器
A/2 版 20190225 使用说明书
- 2 -
二、产品简介
1. 外形图（以 DZF-6210 为例）
2. 结构功能概述
真空干燥箱（以下简称真空箱）为立式结构。真空箱由箱体、内胆（工作室），抽真空系统及控温系统
四部分组成。
箱体采用优质薄钢板制成，表面喷塑处理，色彩鲜艳。内胆由 304 不锈钢钢板制成。内室形状为半圆弧
内角的方形，内外箱间充填超细玻璃棉做隔热材料；箱门中间采用双层防弹玻璃的视察窗，便于观察箱内被
干燥处理物品；在箱内侧装有一块厚钢化玻璃，同时采用长柱型门扣，这样利用门扣和厚钢化玻璃间的间距
调节，使箱门关上后能紧压橡胶密封圈，以保证抽真空度时不漏气。
抽真空系统由真空泵、真空表、电磁阀、平衡口等组成。根据用户的需求，可选配干燥过滤罐（器）或
进气阀（可向工作室内输入其它气体），若自行选配真空泵，必须真空泵的抽气速率≥ 4L/s
控温系统主要器件是控温仪。它是一个由单片机及外围电路组成双排 LED 或 LCD 显示的微电脑智能控制
器。用 Pt100 铂电阻作为感温元件，采用 PID 调节方式控制加热系统。控温仪还具有定时控制、控温误差修
⑴ 箱门 ⑵ 观察窗 ⑶ 门把手 ⑷ 真空表 ⑸ 平衡口
⑹ 脚轮 ⑺ 电源开关 ⑻ 真空泵开关 ⑼ 熔断器座 ⑽ 电源线
⑾ 控温仪(6090×2、6210×3) ⑿ 干燥罐（根据实际需要放干燥剂） ⒀ 真空泵
⑴
⑵
⑶
⑷
⑸
⑹
⑾
⑺ ⑻ ⑼ ⑽
⑿ ⒀
实验仪器
A/2 版 20190225 使用说明书
- 3 -
正、偏差报警保护等功能。可根据用户需要选配 15 段程序液晶控制器或三十段可变升（降）温速率程序控
制器。
电加热系统采用电阻丝结构的加热器。该产品加热器均安装在搁板内，各层搁板的温度分别由对应的控
温仪单独控制。
该系列产品具有控温精度高、过冲小、波动度小及偏差超温保护等优点。另可根据用户需要选配独立超
温保护系统。
三、产品的使用
1. 使用前的准备
产品应在下列使用条件中工作：
1.1 环境温度：5℃～40℃ 相对湿度≤85%
大气压力：（86～106）KPa；
海拔高度不高于 2000 米
1.2 周围无强烈震动源及强电磁场存在；
1.3 应放置在平稳、水平，无严重粉尘，
无阳光直射，无腐蚀性气体存在的室内；
1.4 产品周围保留足够空间间隙，如右上图所示，不宜放在火灾报警器下方；
1.5 产品供电电源见技术指标（附表一）；
1.6 放入工作室物品，必需保持上下四周有一定空隙，重量以搁板不被压弯变形为宜，并使干燥物品必须直
接（或通过热传导性能良好的金属）接触搁板。
2. 开机通电
④ ⑤ ⑥ ⑦
2.1 控温仪面板布置（见图一）；
2.2 抽真空调试
2.2.1 关上箱门并将门把手旋紧到位，关闭平衡口（使橡皮塞上的孔与平衡口管芯上的孔扭偏 180°），先打
①
(PV)
显示器
(
红
)
*
显示测量值
*
根据仪表状态显示各类提示符。
②
(SV)
显示器
(
绿
)
*
显示设定值
*
根据仪表状态显示各类参数值
③ 指示灯
* AT
灯
(
绿
)
与
TIME
灯共用，灯亮表示未使用定时，
即
ST=0
；闪烁表示在运行定时或
ST=0
状态下自
整定
* HEAT
加热输出灯
(
绿
)
，工作输出时亮
* ALM
偏差报警输出灯
(
红
)
，工作时亮
(
注：本产品无
COLD
制冷功能
)
④ SET 功能键
*
设定值修改
*
参数符号的调出及参数修改的确认。
⑤ 移位键
⑥⑦ 数字加、减键
“ ”用于调整参数数值或进入自整定状态
“ ”用于调整参数数值或观察定时运行时间
≥30cm
背面
≥50cm
正面
正面
②
③
图一 控温仪面板布置
①
实验仪器
A/2 版 20190225 使用说明书
- 4 -
开电源开关，再开启真空泵开关，当真空表指示值达到-0.1Mpa（下图二红色箭头位置）需先关闭真空泵开
关，以防止真空泵机油倒流到工作室内。

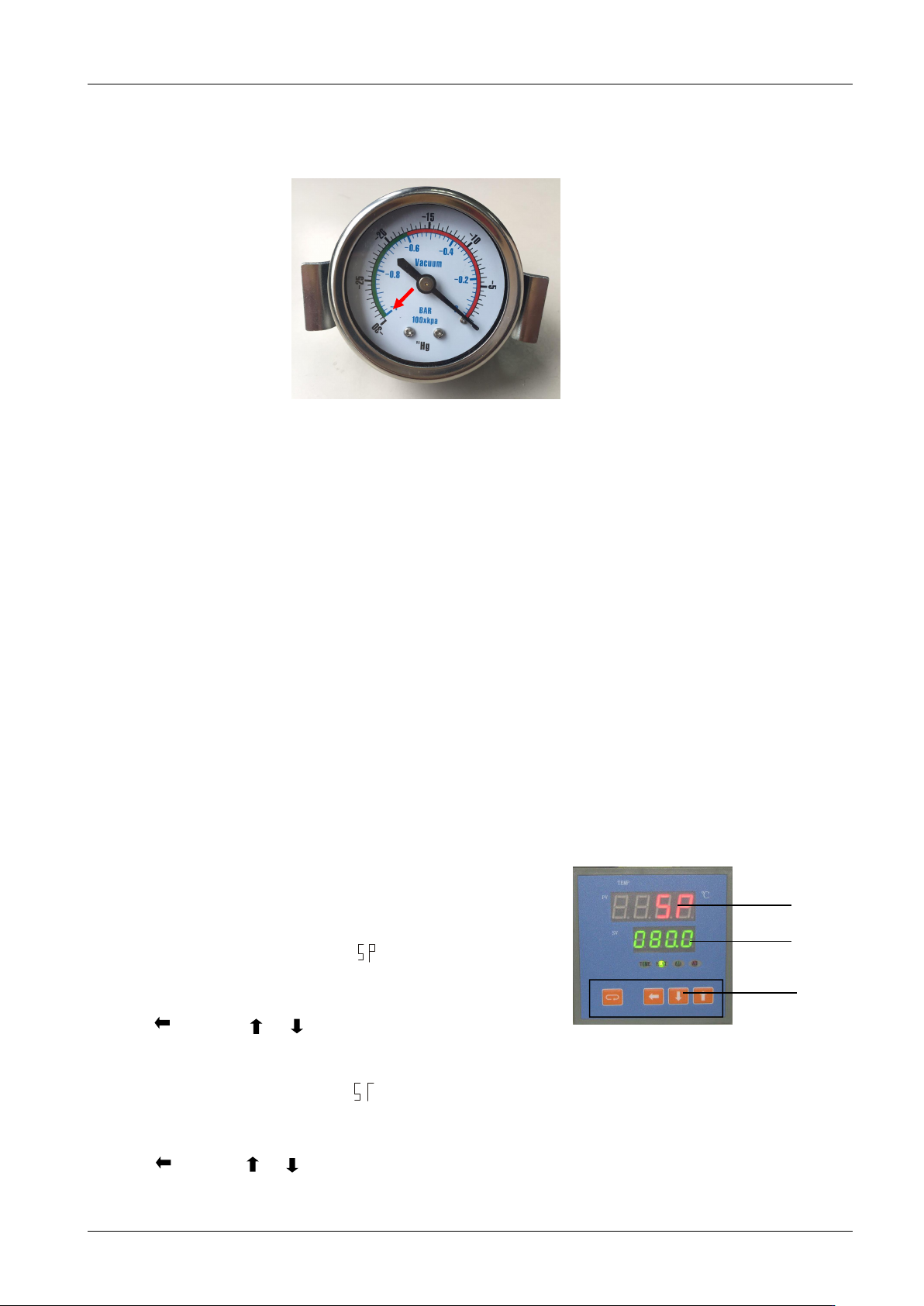

图二 （注意 1：国内大气压下抽不到－30″Hg）
2.3 真空箱调试
真空度调试完毕后，再如下操作：
2.3.1 打开真空箱电源，此时电源指示灯应亮再分别打开控温仪开关；
2.3.2 控温仪经 5 秒自检后自动进入工作模式，即 PV 屏显示测量温度，SV 屏显示设定温度。此时，AT 灯亮，
当 PV＜SV 时，HEAT 灯应亮，表明进入升温状态。
2.4 校核控温精度
2.4.1 用 0.5℃分度水银温度计（或分辨度 0.1℃数字式测温计）放入产品工作室内；
水银温度计应平放于搁板上（注意：必须使感温头紧贴搁板表面放置，保证接触良好）
2.4.2 在控温范围内设定 SV 控温值，当 PV 测量值到达设定值时，再恒温（1～2）小时左右（不同型号产
品恒温时间有长短），观察水银温度计的实际测量值与控温仪的 PV 显示值之差应≤±1℃。
3. 温度及定时的设定
3.1 见图三，产品的出厂时设定一般为：SV=80℃
3.2 若需修改温度设定则：
3.2.1 按一下 SET 键，使 PV 屏显示“ ”，
SV 屏显示出厂时设定的温度。
3.2.2 按 键，通过 或 键，更改闪烁位数值，
将 SV 屏设置为所需要的工作温度。 图三
3.2.3 再按一下 SET 键，PV 屏显示“ ”字符，若 SV 屏显示“0”，表明
未使用定时功能（出厂状态），产品一直运行。
3.2.4 按 键，通过 或 键，更改闪烁位数值，将 SV 屏设置所需定时值。（定时范围：1～9999 分）
3.2.5 再按一下 SET 键回到工作模式，即 PV 屏显示测量温度，SV 屏显示设定温度。
SV 屏
PV 屏
注意 2：真空表指示不表示
真空度绝对值，只表示真空
度的相对值。
具体单位换算参见附录 6
功能键
