实验仪器
A/2 版 20190225 使用说明书
- 1 -
保障安全的提示
这里所载的事项是极关重要的，务须切实遵守
一、安全提示
! 危险（有可能构成财产严重损失或人员伤亡）
1. 本产品必须可靠接地并远离电磁干扰源（切不可以零线或中线作地线）。
2. 在使用前请确认供电电源的电压、频率与产品要求相符。
3. 产品应使用独立的电源插座，并确认插头、插座接地良好。
4. 不允许产品在运行中不关闭电源开关而任意拔掉或插上电源插头。
5. 不允许随意接长或剪短产品电源连线。
6. 不得放入易燃、易爆、易挥发及产生腐蚀性的物质进行干燥、烘焙。
7. 不得触摸产品在 80℃以上高温工作时的箱门、视察窗及周围表面，以防烫伤。
8. 不得擅自进行修理，受本公司委托修理的必须由专业人员进行维修。
! 警告（有可能构成财产损失或人员伤害）
1. 必须充分阅读、理解本产品使用说明书后方可进行操作。
2. 304 不锈钢内胆不耐酸，请注意防腐蚀措施。切勿在箱内使用酸性介质！
3. 拔电源插头时，切勿直接拖拉电源线。
4. 有下列情况之一的，必须拔下本产品电源插头：
4.1 更换保险丝管时；
4.2 产品发生故障待检查修理时；
4.3 产品长时间停止使用时；
4.4 搬动产品时；
5. 产品开机后，必须对上偏差报警功能进行调整或确认。
! 注意（有可能影响使用寿命导致产品不能正常工作）
1. 产品应放置在坚硬牢固的平面上，使其保持水平状态。
2. 产品四周应保留一定的空隙。（详见第三章 1.4 条）
3. 产品必须在一定的使用条件下使用。（详见第三章 1.1～1.6 条）
4. 切勿重力开启 / 闭合产品箱门，否则易导致箱门脱落，产品损坏，产生伤害事故。
实验仪器
A/2 版 20190225 使用说明书
- 2 -
二、产品简介
1. 外形图（以 DZF-6210 为例）
2. 结构功能概述
真空干燥箱（以下简称真空箱）为立式结构。真空箱由箱体、内胆（工作室），抽真空系统及控温系统
四部分组成。
箱体采用优质薄钢板制成，表面喷塑处理，色彩鲜艳。内胆由 304 不锈钢钢板制成。内室形状为半圆弧
内角的方形，内外箱间充填超细玻璃棉做隔热材料；箱门中间采用双层防弹玻璃的视察窗，便于观察箱内被
干燥处理物品；在箱内侧装有一块厚钢化玻璃，同时采用长柱型门扣，这样利用门扣和厚钢化玻璃间的间距
调节，使箱门关上后能紧压橡胶密封圈，以保证抽真空度时不漏气。
抽真空系统由真空泵、真空表、电磁阀、平衡口等组成。根据用户的需求，可选配干燥过滤罐（器）或
进气阀（可向工作室内输入其它气体），若自行选配真空泵，必须真空泵的抽气速率≥ 4L/s
控温系统主要器件是控温仪。它是一个由单片机及外围电路组成双排 LED 或 LCD 显示的微电脑智能控制
器。用 Pt100 铂电阻作为感温元件，采用 PID 调节方式控制加热系统。控温仪还具有定时控制、控温误差修
⑴ 箱门 ⑵ 观察窗 ⑶ 门把手 ⑷ 真空表 ⑸ 平衡口
⑹ 脚轮 ⑺ 电源开关 ⑻ 真空泵开关 ⑼ 熔断器座 ⑽ 电源线
⑾ 控温仪(6090×2、6210×3) ⑿ 干燥罐（根据实际需要放干燥剂） ⒀ 真空泵
⑴
⑵
⑶
⑷
⑸
⑹
⑾
⑺ ⑻ ⑼ ⑽
⑿ ⒀
实验仪器
A/2 版 20190225 使用说明书
- 3 -
正、偏差报警保护等功能。可根据用户需要选配 15 段程序液晶控制器或三十段可变升（降）温速率程序控
制器。
电加热系统采用电阻丝结构的加热器。该产品加热器均安装在搁板内，各层搁板的温度分别由对应的控
温仪单独控制。
该系列产品具有控温精度高、过冲小、波动度小及偏差超温保护等优点。另可根据用户需要选配独立超
温保护系统。
三、产品的使用
1. 使用前的准备
产品应在下列使用条件中工作：
1.1 环境温度：5℃～40℃ 相对湿度≤85%
大气压力：（86～106）KPa；
海拔高度不高于 2000 米
1.2 周围无强烈震动源及强电磁场存在；
1.3 应放置在平稳、水平，无严重粉尘，
无阳光直射，无腐蚀性气体存在的室内；

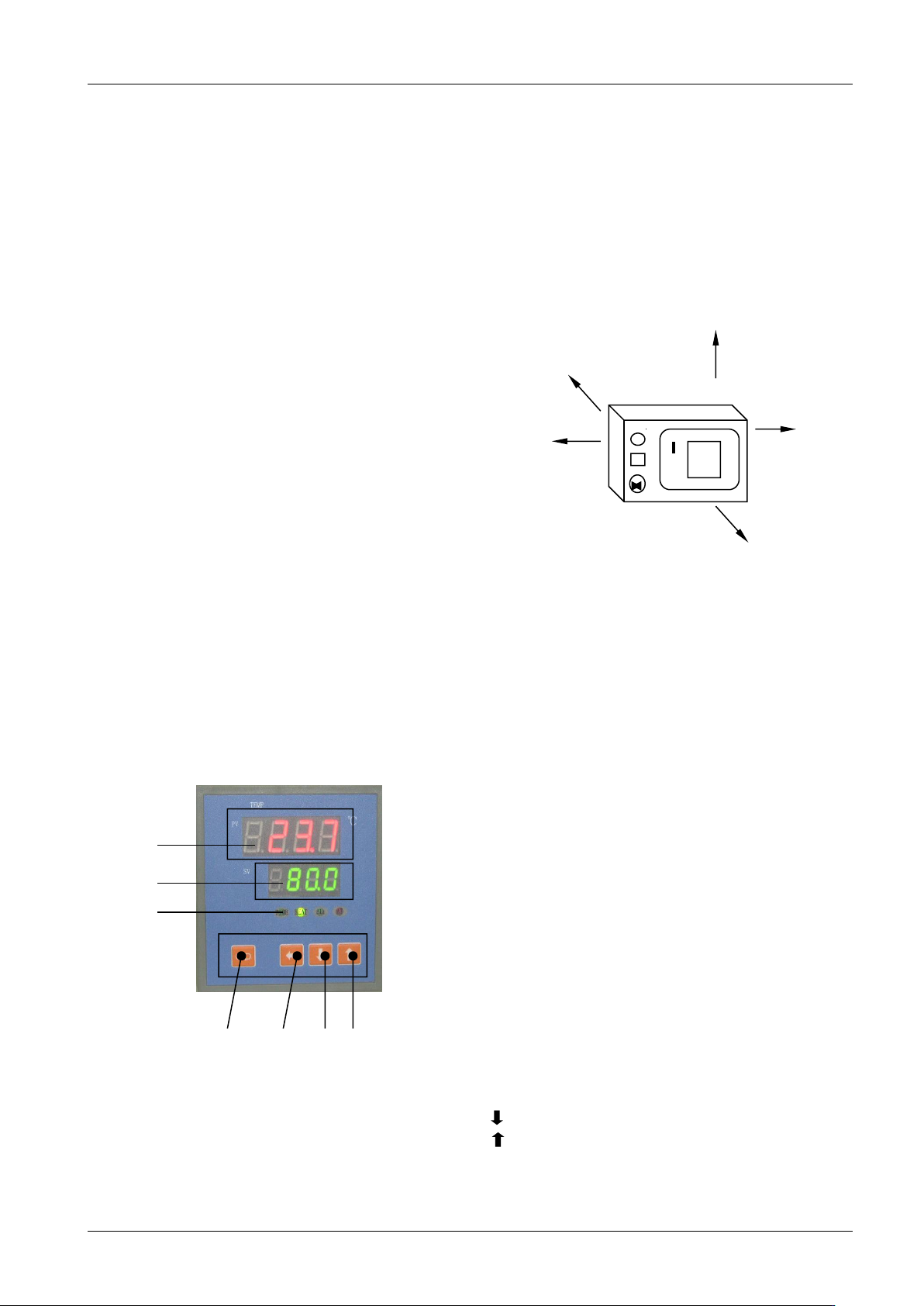

1.4 产品周围保留足够空间间隙，如右上图所示，不宜放在火灾报警器下方；
1.5 产品供电电源见技术指标（附表一）；
1.6 放入工作室物品，必需保持上下四周有一定空隙，重量以搁板不被压弯变形为宜，并使干燥物品必须直
接（或通过热传导性能良好的金属）接触搁板。
2. 开机通电
④ ⑤ ⑥ ⑦
2.1 控温仪面板布置（见图一）；
2.2 抽真空调试
2.2.1 关上箱门并将门把手旋紧到位，关闭平衡口（使橡皮塞上的孔与平衡口管芯上的孔扭偏 180°），先打
①
(PV)
显示器
(
红
)
*
显示测量值
*
根据仪表状态显示各类提示符。
②
(SV)
显示器
(
绿
)
*
显示设定值
*
根据仪表状态显示各类参数值
③ 指示灯
* AT
灯
(
绿
)
与
TIME
灯共用，灯亮表示未使用定时，
即
ST=0
；闪烁表示在运行定时或
ST=0
状态下自
整定
* HEAT
加热输出灯
(
绿
)
，工作输出时亮
* ALM
偏差报警输出灯
(
红
)
，工作时亮
(
注：本产品无
COLD
制冷功能
)
④ SET 功能键
*
设定值修改
*
参数符号的调出及参数修改的确认。
⑤ 移位键
⑥⑦ 数字加、减键
“ ”用于调整参数数值或进入自整定状态
“ ”用于调整参数数值或观察定时运行时间
≥30cm
背面
≥50cm
正面
正面
②
③
图一 控温仪面板布置
①
