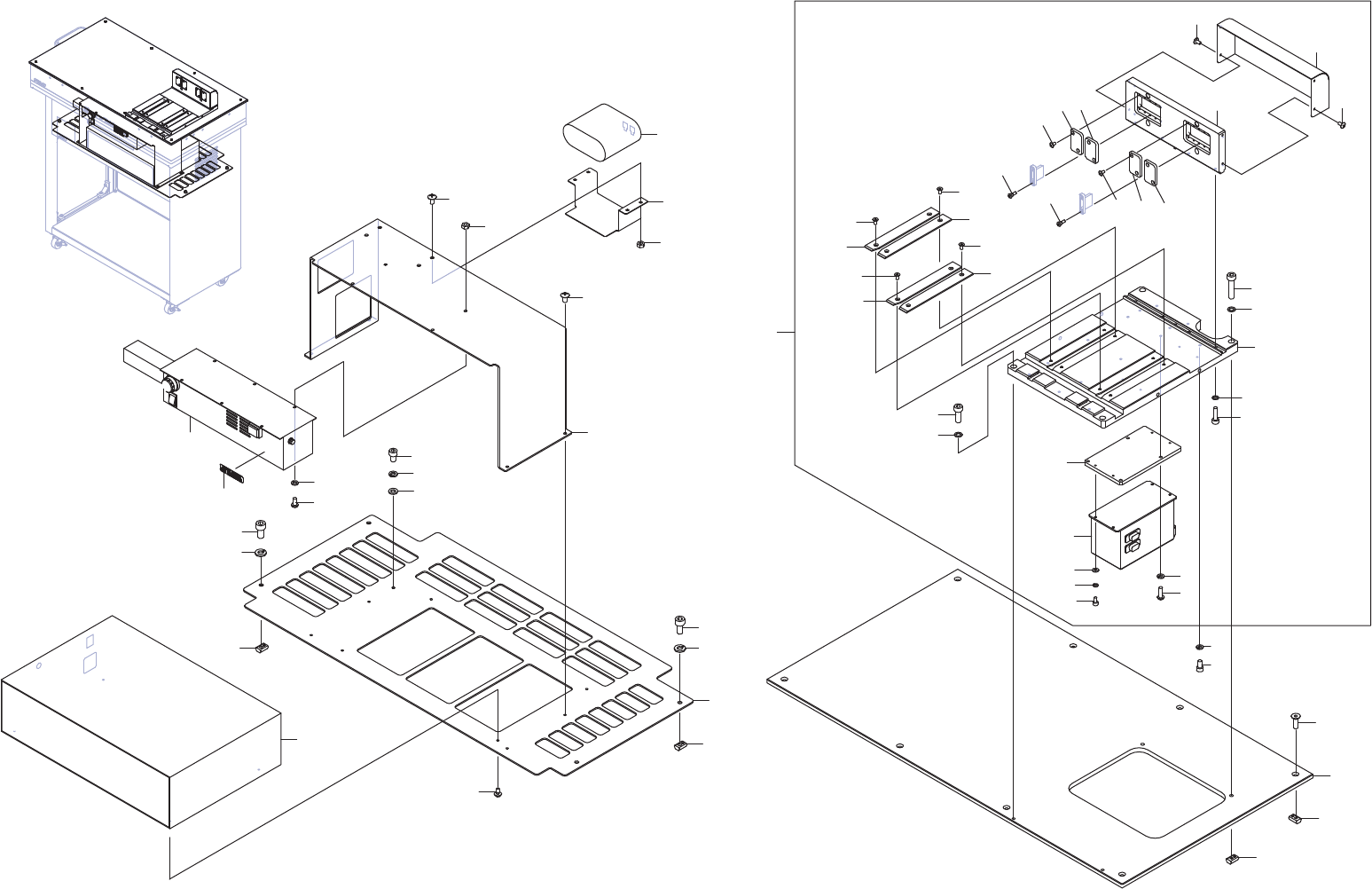

Smart setup station 1/ スマートセットアップステーション 1/ 2UGTXR000111 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 2MGTXR0 03100 1 PLATE プレート 2 K5362 A 8 SCREW, HEX SOCKET COUNTE RSUNK 小ネ…
1
2
3
5
6
7
36
9
10
11
12
13
13
14
14
15
15
14
14
17
17
18
18
20
20
19
19
21
21
26
27
28
30
31
32
41
42
43
44
42
43
44
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
29
8
8
4
34
35
2UGTXR000111
ࢫ࣐࣮ࢺࢭࢵࢺࢵࣉࢫࢸ࣮ࢩࣙࣥ
Smart setup station 1/
10
PTS- SSS- 03
Smart setup station 1/
スマートセットアップステーション 1/
2UGTXR000111
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTXR003100 1 PLATE
プレート
2 K5362A 8 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M05X015
3 N60784 8 NUT, T SLOT
ナット Ｔ溝
SFB-4B5
4 2AGTXR000203 1 UNIT
ユニット
5 2MDLFW008603 1 BASE
ベース
6 H5427C 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X015(3ｶ ｼﾛ)
7 H5427H 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X025(3ｶ ｼﾛ)
8 W1012A 4 WASHER, CONICAL
ワッシャ 皿
M-5-L
9 2MDLFW008501 1 PLATE
プレート
10 H5426N 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X015(3ｶ ｼﾛ)
11 W1011A 4 WASHER, CONICAL
ワッシャ 皿
M-4-L
12 PB09161 1 COVER
カバー
13 K5171S 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X006(3ｶ ｼﾛ)
14 2MDLFW004601 4 COVER
カバー
15 K5171T 8 SCREW, C/R TRUSS
小ネジ 十穴トラス
M02.5X005(3ｶ ｼﾛ)
17 XP00133 4 PIN
ピン
18 PM14984 2 PLATE, GUIDE
プレート ガイド
19 K5357L 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
20 PM14974 2 PLATE, GUIDE
プレート ガイド
21 K5357L 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
26 2MGTXR000700 1 PLATE
プレート
27 K5259E 4 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X012(ｽﾃﾝﾚｽ)
28 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
29 2AGTXR000401 1 BOX, CONTROL
ＢＯＸ コントロール
30 H5710N 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(ｽﾃﾝﾚｽ)
31 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
32 W1108B 4 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
34 H5426K 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
35 W1106D 1 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
36 N60784 2 NUT, T SLOT
ナット Ｔ溝
SFB-4B5
41 2MGTXR002201 1 PLATE, PARTITION
プレート 仕切り
42 H5425C 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X012(3ｶｼﾛ)
43 W1106F 4 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
44 N61138 4 NUT, T SLOT
ナット Ｔ溝
SFB-4B6
46 H54298 1 BOLT, HEX SOCKET
ボルト 六角穴
M05X008(3ｶ ｼﾛ)
47 W1106E 1 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
48 W1108C 1 WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(3ｶｼﾛ)
49 2AGTXR000303 1 BOX, CONTROL
ＢＯＸ コントロール
50 K51982 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X008 ﾅﾍﾞｾﾑｽ P3(3ｶｼﾛ)
51 2MGTXR001102 1 BKT, COVER
ＢＫＴ カバー
52 K5172M 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X008(3ｶ ｼﾛ)
53 2AKHFJ001300 1 BOX, CONTROL
ＢＯＸ コントロール
54 PX06102 1 SEAL, BAR CODE
シール バーコード
unit serial number
55 K5258L 4 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X008(3ｶ ｼﾛ)
56 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
57 N1079B 4 NUT, HEX
ナット 六角
M04 P=0.7 1ｼｭ(3ｶｼﾛ)
58 K60110 1 CARD
カード
CUST-USB
59 2MGTXR001303 1 BKT, COVER
ＢＫＴ カバー
60 K5172M 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X008(3ｶ ｼﾛ)
61 N1079B 4 NUT, HEX
ナット 六角
M04 P=0.7 1ｼｭ(3ｶｼﾛ)
11
