Smart setup station 4/ スマートセットアップステーション 4/ 2UGTXR000111 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 2 2MGKFW081601 2 BOX, DUST ＢＯＸ ダスト 4 2MGTXR0 03300 1 BKT ＢＫＴ 5 2MGTXR0 034…
AA
BB
C1C1 DDC2C2
AA
BB
C1C1
C2C2
DD
C2C2
2
2
5
4
6
7
8
9
10
11
12
13
13
13
13
14
15
15
15
15
16
17
18
19
19
19
19
20
20
20
20
20
20
20
20
27
27
28
29
30
31
32
13
15
19
20
20
13
15
19
20
20
27
27
21
22
23
24
25
26
2UGTXR000111
ࢫ࣐࣮ࢺࢭࢵࢺࢵࣉࢫࢸ࣮ࢩࣙࣥ
Smart setup station 4/
Option
Option
Option Option
Option
16
PTS- SSS- 03
Smart setup station 4/
スマートセットアップステーション 4/
2UGTXR000111

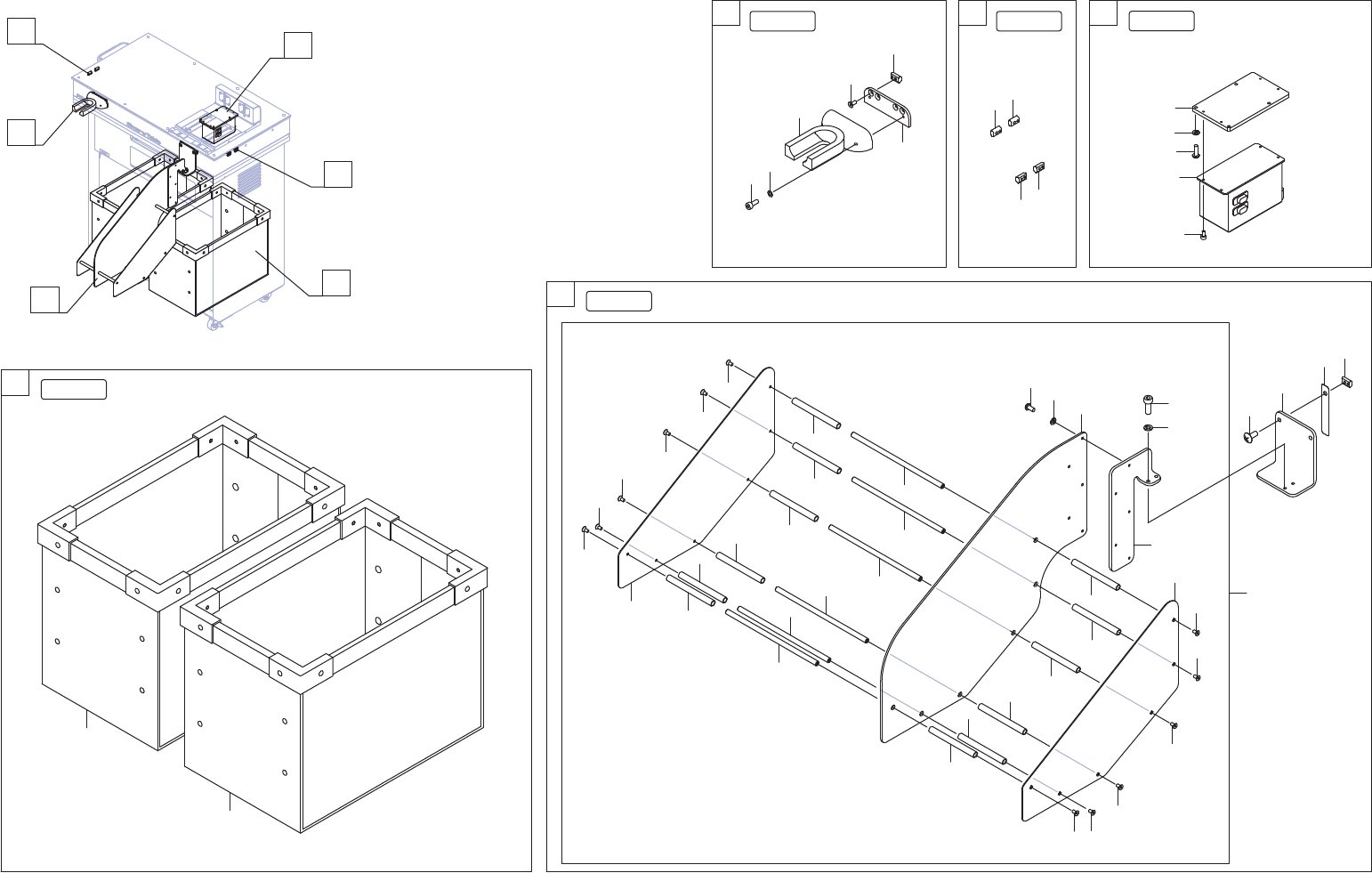

No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
2 2MGKFW081601 2 BOX, DUST
ＢＯＸ ダスト
4 2MGTXR003300 1 BKT
ＢＫＴ
5 2MGTXR003400 1 SEAL
シール
6 K5365B 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M05X012(3ｶ ｼﾛ)
7 N60784 2 NUT, T SLOT
ナット Ｔ溝
SFB-4B5
8 AA54K07 1 BUCKET
バケツト
9 PB78591 1 BKT
ＢＫＴ
10 H5427C 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X015(3ｶ ｼﾛ)
11 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
12 2MDLFW011100 1 PLATE, SIDE
プレート サイド
13 K5357L 6 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
14 2MDLFW011200 1 PLATE, SIDE
プレート サイド
15 K5357L 6 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
16 2MDLFW011300 1 PLATE
プレート
17 K5258L 5 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X008(3ｶ ｼﾛ)
18 W1106D 5 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
19 PM02MF3 6 SHAFT, ARM
シヤフト アーム
20 PM80861 12 COLLAR
カラー
21 H66355 1 HOLDER
ホルダ
11-66553-06R
22 H5426L 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
23 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M-4-L
24 2MGTXR001401 1 PLATE
プレート
25 K5359X 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X012(3ｶ ｼﾛ)
26 N60784 2 NUT, T SLOT
ナット Ｔ溝
SFB-4B5
27 N60784 4 NUT, T SLOT
ナット Ｔ溝
SFB-4B5
28 2MGTXR000700 1 PLATE
プレート
29 K5259E 4 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X012(ｽﾃﾝﾚｽ)
30 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
31 2AGTXR000401 1 BOX, CONTROL
ＢＯＸ コントロール
32 H5710N 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(ｽﾃﾝﾚｽ)
