1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 5 6 7 8 9 10 5 6 7 8 9 10 11 11 12 12 12 12 13 14 14 15 16 17 18 18 19 19 21 22 23 24 22 23 24 25 25 26 26 26 27 27 2UGTXR000111 ࢫ࣐࣮ࢺࢭࢵࢺࢵࣉࢫࢸ࣮ࢩࣙࣥ Smart setup station 3/ 1 4 P TS - SS S…
Smart setup station 2/
スマートセットアップステーション 2/
2UGTXR000111
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTXR002101 1 PLATE, PARTITION
プレート 仕切り
2 H5321A 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X012
3 W1024A 2 WASHER, LOCK
ワッシャ スプリング
6M/M
4 N61138 2 NUT, T SLOT
ナット Ｔ溝
SFB-4B6
6 2MGTXR002403 1 COVER, FRONT
カバー フロント
7 K5173H 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X012(3ｶ ｼﾛ)
8 N61139 2 NUT, T SLOT
ナット Ｔ溝
SFB-4B4
9 2MGTXR003000 1 SEAL, BAR CODE
シール バーコード
unit serial number
10 2EGTXR000702 1 NAMEPLATE
銘板
12 2MGTXR002702 1 COVER
カバー
13 K5172Y 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M05X008(3ｶ ｼﾛ)
14 N60784 4 NUT, T SLOT
ナット Ｔ溝
SFB-4B5
15 K69925 1 COLLAR
カラー
TCLM5-8-10
16 H5426T 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X020(3ｶ ｼﾛ)
17 W1106D 1 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
18 N61139 1 NUT, T SLOT
ナット Ｔ溝
SFB-4B4
20 2MGTXR002802 1 COVER
カバー
21 K5172Y 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M05X008(3ｶ ｼﾛ)
22 N60784 4 NUT, T SLOT
ナット Ｔ溝
SFB-4B5
23 K69925 1 COLLAR
カラー
TCLM5-8-10
24 H5426T 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X020(3ｶ ｼﾛ)
25 W1106D 1 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
26 N61139 1 NUT, T SLOT
ナット Ｔ溝
SFB-4B4
28 2MGTXR003200 1 COVER, REAR
カバー リヤー
29 K5172Y 8 SCREW, C/R TRUSS
小ネジ 十穴トラス
M05X008(3ｶ ｼﾛ)
30 N60784 8 NUT, T SLOT
ナット Ｔ溝
SFB-4B5
32 2MGTXR002303 1 COVER, FRONT
カバー フロント
33 K5172Y 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M05X008(3ｶ ｼﾛ)
34 N60784 4 NUT, T SLOT
ナット Ｔ溝
SFB-4B5
35 2MGTXR001602 1 SEAL
シール
36 2MGTXR003502 1 SEAL
シール
37 2MGTXL002702 1 SEAL
シール
39 T65579 1 HANDLE
取手
UADR150
40 H54272 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X020(3ｶｼﾛ)
41 W1013A 2 WASHER, CONICAL
ワッシャ 皿
M- 6-H
42 N61138 2 NUT, T SLOT
ナット Ｔ溝
SFB-4B6
43 H75029 2 HOOK
フック
OH-36M
13
PTS- SSS- 03
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
5
6
7
8
9
10
5
6
7
8
9
10
11
11
12
12
12
12
13
14
14
15
16
17
18
18
19
19
21
22
23
24
22
23
24
25
25
26
26
26
27
27
2UGTXR000111
ࢫ࣐࣮ࢺࢭࢵࢺࢵࣉࢫࢸ࣮ࢩࣙࣥ
Smart setup station 3/
14
PTS- SSS- 03

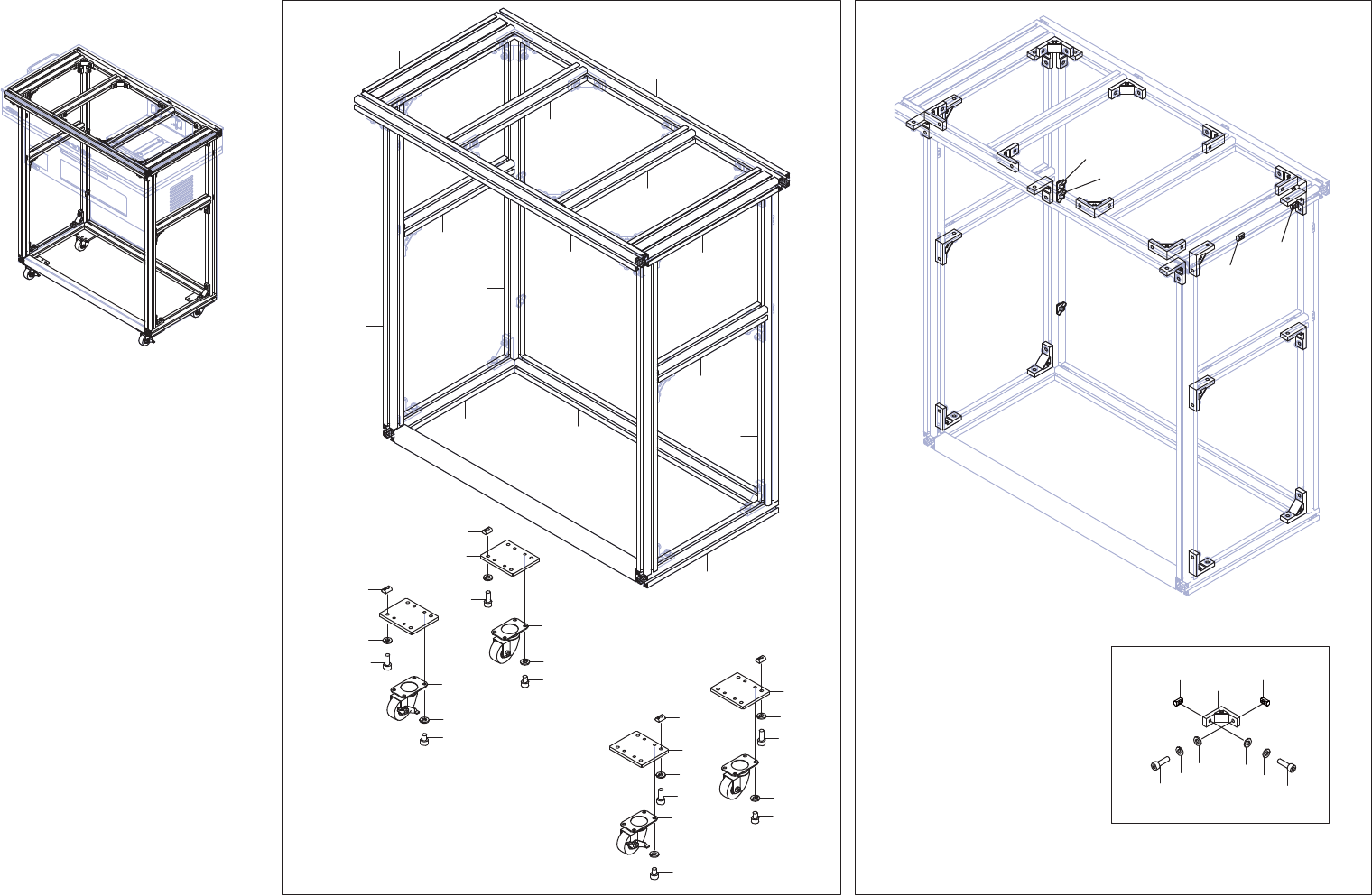

Smart setup station 3/
スマートセットアップステーション 3/
2UGTXR000111
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTXR001501 4 PLATE
プレート
2 H54241 12 BOLT, HEX SOCKET
ボルト 六角穴
M06X015(3ｶｼﾛ)
3 W1106F 12 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
4 N61138 12 NUT, T SLOT
ナット Ｔ溝
SFB-4B6
5 K67142 2 CASTER
キャスタ
CRSDG50
6 H54270 8 BOLT, HEX SOCKET
ボルト 六角穴
M06X008(3ｶ ｼﾛ)
7 W1106F 8 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
8 K67143 2 CASTER
キャスタ
CRJDG50
9 H54270 8 BOLT, HEX SOCKET
ボルト 六角穴
M06X008(3ｶ ｼﾛ)
10 W1106F 8 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
11 H69977 2 FRAME
フレーム
SFF-324 L=302
12 H74289 4 FRAME
フレーム
SFF-324 L=768.5
13 H74654 1 FRAME
フレーム
SFF-324 L=670
14 H74655 2 FRAME
フレーム
SFF-324 L=362
15 H75073 1 FRAME
フレーム
SFF-F34B L=666
16 H67575 1 FRAME
フレーム
SFF-324 L=775
17 H72160 1 FRAME
フレーム
SFF-324 L=790
18 H74439 2 FRAME
フレーム
SFF-334 L=360
19 H75030 2 FRAME
フレーム
SFF-324 L=359
21 H32019 24 BKT
ＢＫＴ
HBLTS6
22 H54272 48 BOLT, HEX SOCKET
ボルト 六角穴
M06X020(3ｶｼﾛ)
23 W1106F 48 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
24 W1108H 48 WASHER, FLAT
ワッシャ 平
6M/MX1.6X12.5(3ｶｼﾛ)
25 N61138 48 NUT, T SLOT
ナット Ｔ溝
SFB-4B6
26 K3047C 3 CLAMPER
クランパ
C1P004C
27 N61138 2 NUT, T SLOT
ナット Ｔ溝
SFB-4B6
15
PTS- SSS- 03
