Ref No. Remarks R 1 Q'ty 90-A 17連交換台車駆動部:NPM-TT2 Feeder cart drive unit:NPM -TT 2 ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Name キット名称 MTKA007683AA Part Nam e 備 考 セク ション No . PARTS LIST Section No. R…
90-A

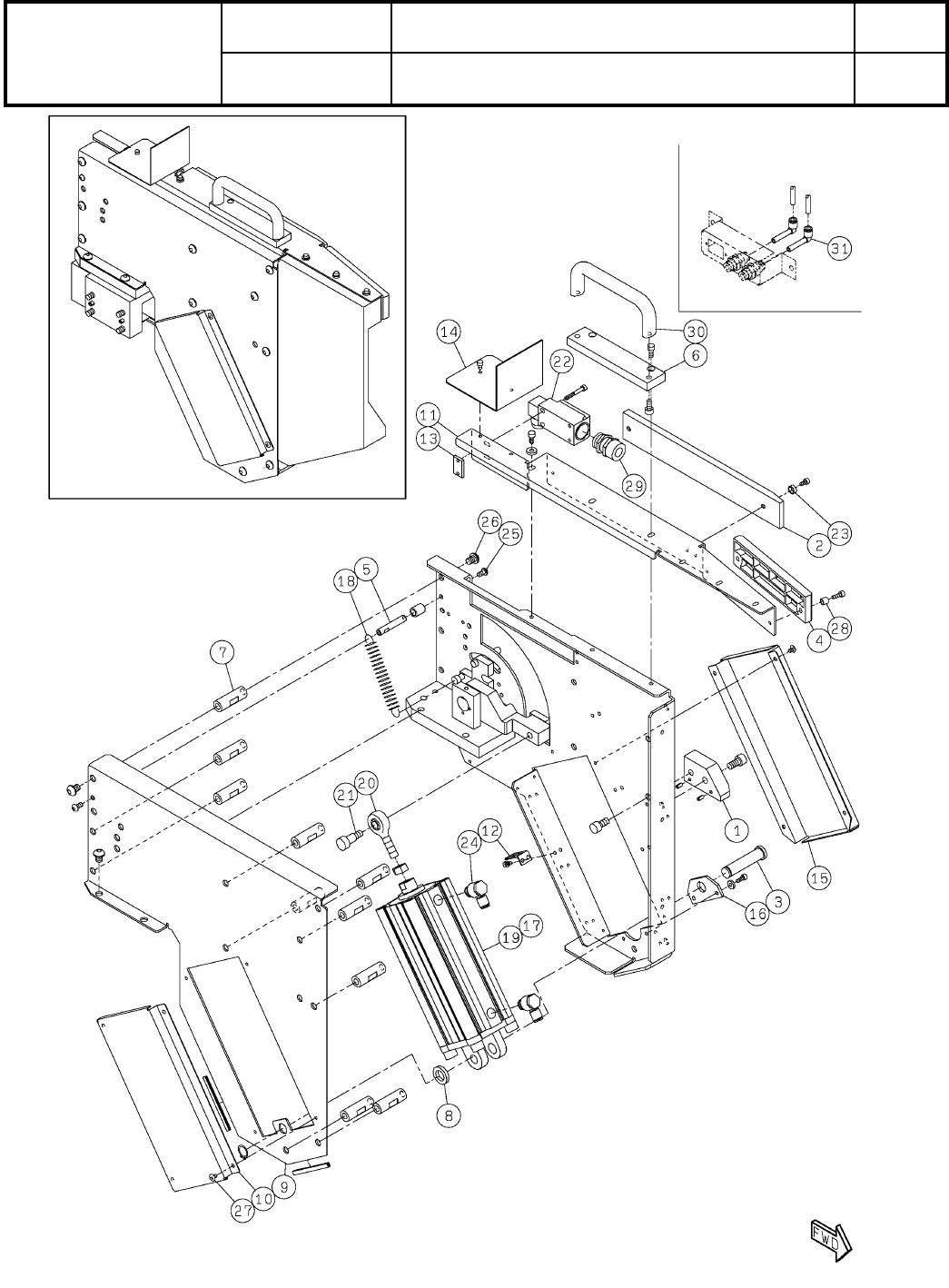

17連交換台車駆動部:NPM-TT2
Feeder cart drive unit:NPM-TT2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA007683AA
セクションNo.
PARTS LAYOUT
Section No.
--
O287
( KMTKA007683AA-02-1 )
Ref
No.
Remarks R
1
Q'ty
90-A
17連交換台車駆動部:NPM-TT2
Feeder cart drive unit:NPM-TT2
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA007683AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BRACKET
1
1 N610160572AA
SHAFT
1
2 N210091107AA
LEVER
1
3 N210103082AE
LEVER
1
4 N210194429AA
PLATE
1
5 N210091110AA
GUIDE
1
8 N210094054AC
GUIDE
1
9 N210103087AC
BRACKET
1
10 N210161775AB
PLATE
1
11 N210162423AB
COLLAR
2
12 N210120646AA
WASHER
2
13 N210185326AA
PLATE
1
14 MTPB003199AB
GUIDE
1
15 N210103090AB
COVER
1
16 N210103091AD
COVER
1
17 N210161782AC
BRACKET
1
18 MTPB003604AB
STOPPER
1
19 N610160991AA
CAM-FOLLOWER
1
20 N510036568AA CF-SFU-12B
BUSH
1
21 N510037242AA LFF-2010
BUSH
1
22 N510013369AA LFF-2015
WASHER
1
23 N510037241AA LFW-2015
PIN
1
24 N510020590AA MMS3-10
SPACER
2
25 N510038787AA 3382330-50120
DOWEL-PIN
1
26 N510038675AA MMST8-30
PIN
6
27 KXF0CXHAA00 1017003-40008
SPACER
1
28 MTNK000503AA CF-610ZE
PIN
1
29 N510020607AA MMS5-10
BOLT
4
30 N510017555AA
SSS 003 Hexagon socket button head screw M6X12-10.9 A2J (Trivalent)
PIN
1
31 N510027277AA MMST8-15
PIN
2
32 N510020618AA MMS6-15
TAPE
2
33 N510012192AA #500AS20
O288
--
( KMTKA007683AA-02-1 )

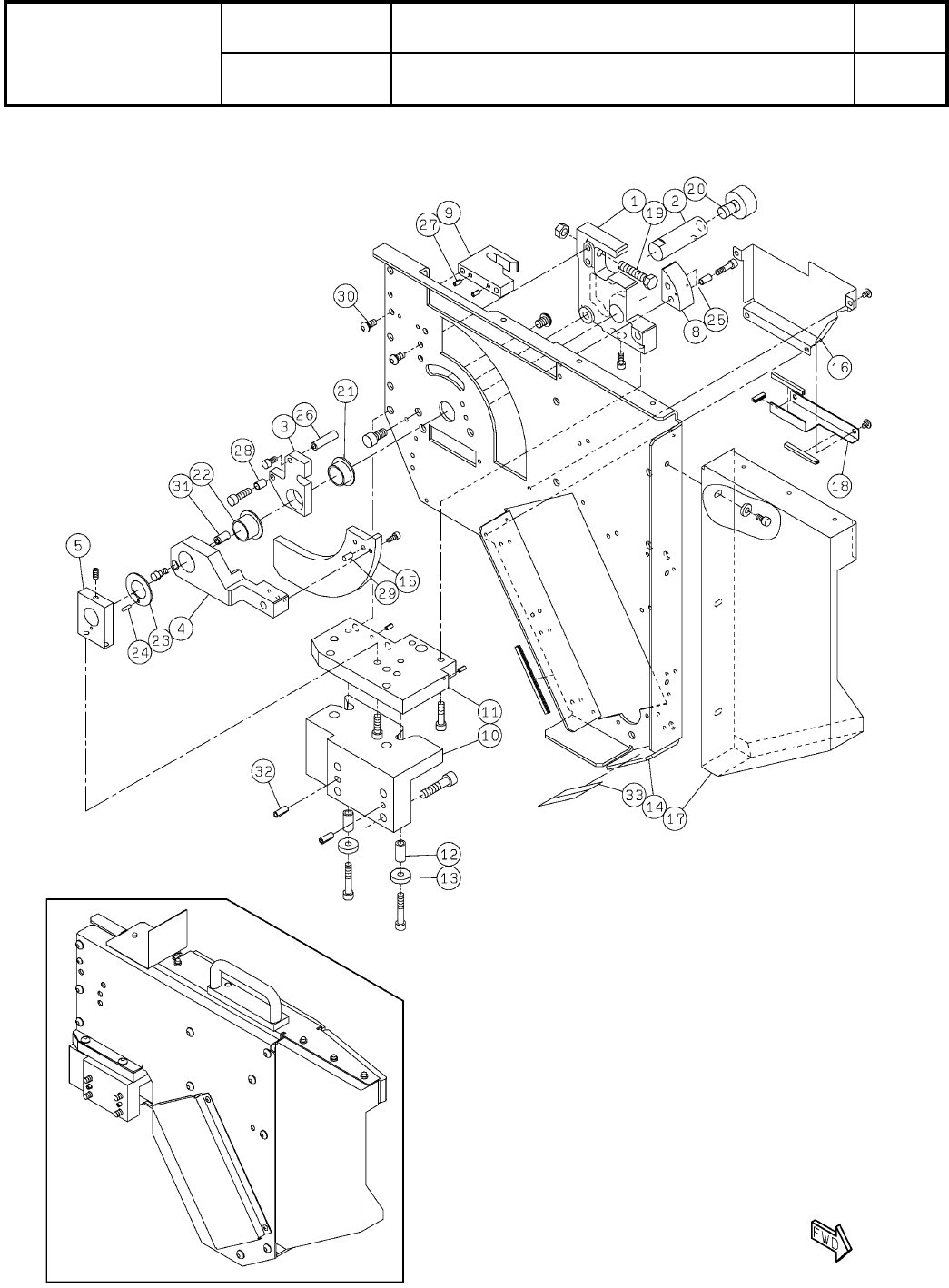

90-B
17連交換台車駆動部:NPM-TT2
Feeder cart drive unit:NPM-TT2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA007683AA
セクションNo.
PARTS LAYOUT
Section No.
--
O289
( KMTKA007683AA-02-2 )
