SM321(F_.pdf - 第47页
47 SM 3 21 (F ) Op er a t io n H a nd bo ok 警 告 PART V . Changing Jobs 二 3 . 清理喂料器座 > 5 . 除去 BACKUP PIN 请务必关闭电动机电源后除去 Backup Pin 。 手或 身体的一部分碰到头部可能受到严重损伤 。 使用本公司提供的刷子或小刷清除喂料器顶面和 solt 的 chip 零件或 污渍 。 4 . 下载 PCB 文件 t 6 .…
46
SM321(F) Operation Handbook
1 2 3
PART
V
.
Changing
Jobs
^
卸载喂料器
除去
COVER
TAPE
47

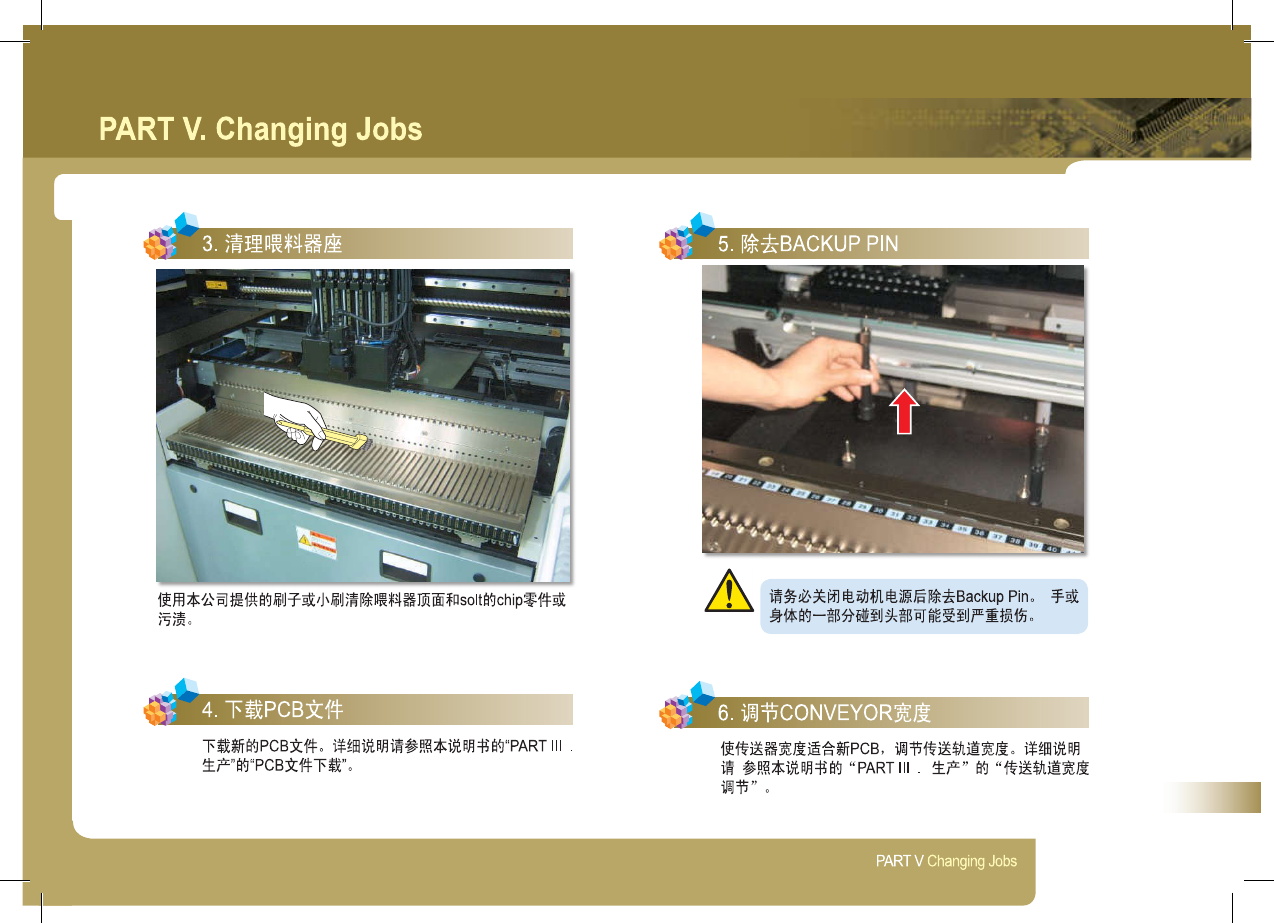

SM321(F) Operation Handbook
警 告
PART
V
.
Changing
Jobs
二
3
.
清理喂料器座
>
5
.
除去
BACKUP
PIN
请务必关闭电动机电源后除去
Backup
Pin
。
手或
身体的一部分碰到头部可能受到严重损伤
。
使用本公司提供的刷子或小刷清除喂料器顶面和
solt
的
chip
零件或
污渍
。
4
.
下载
PCB
文件
t
6
.
调节
CONVEYOR
宽度
下载新的
PCB
文件
。
详细说明请参照本说明书的
“
PART
III
.
生产
”
的
“
PCB
文件下载
”
。
使传送器宽度适合新
PCB
，
调节传送轨道宽度
。
详细说明
请参照本说明书的
“
PART
III
.
生产
”
的
“
传送轨道宽度
调节
”
。
I
PART
V
Changing
Jobs

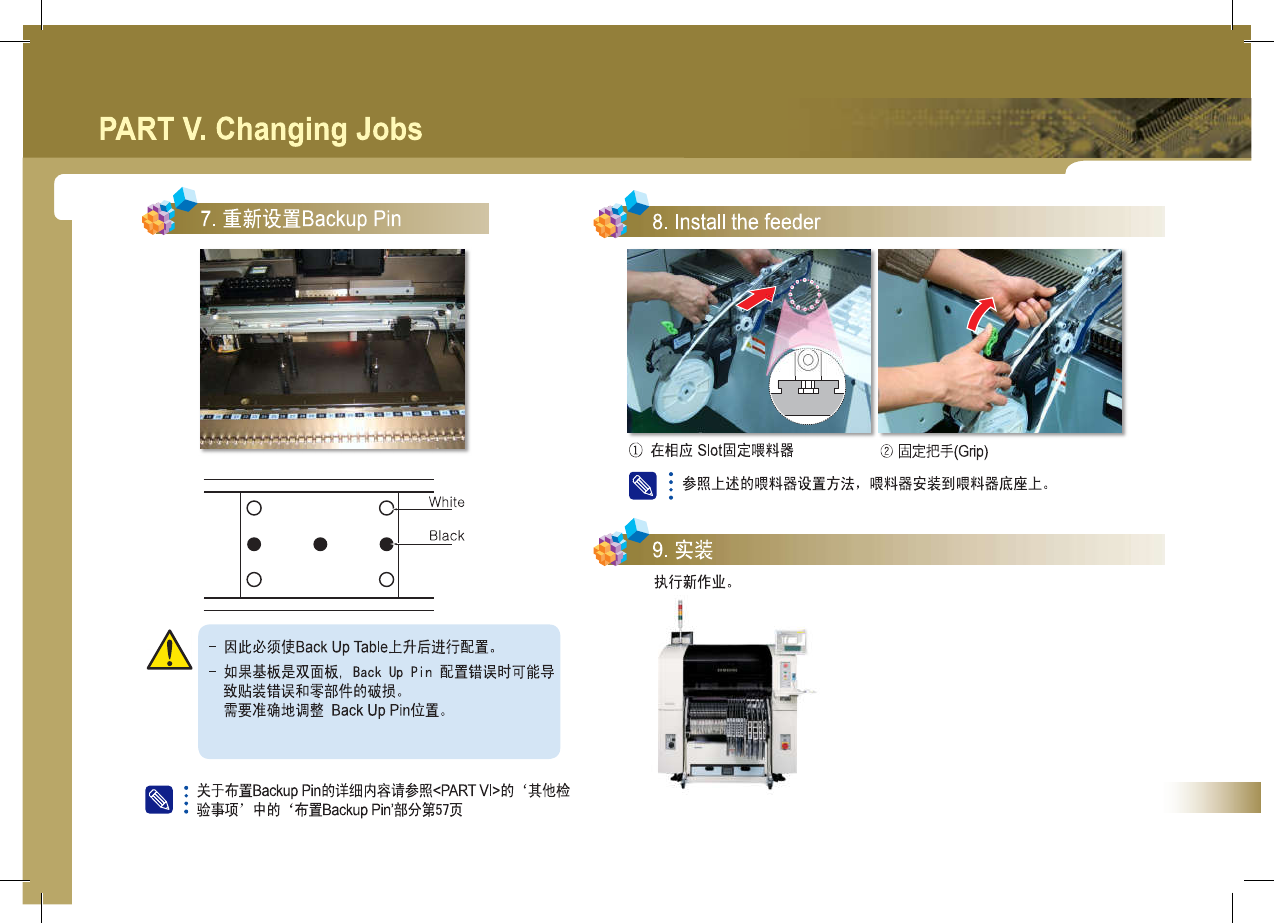

48
SM321(F) Operation Handbook
注 意
PART
V
.
Changing
Jobs
工
7
.
重新设置
Backup
Pin
8
.
Install
the
feeder
①
在 相 应
Slot
固定喂料器
驪丨
②
固定把手
(
Grip
)
参照上述的喂料器设置方法
，
喂料器安装到喂料器底座上
。
White
o
Q
Black
>
9
.
实装
o o
执行新作业
。
-
因此必须使
Back
Up
Table
上升后进行配置
。
-
如果基板是双面板
，
Back
Up
Pin
配置错误时可能导
致贴装错误和零部件的破损
。
需要准确地调整
Back
Up
Pin
位置
。
:
关于布置巳
30
_
阶的详细内容请参照少八町乂
1
>
的
‘
其他检
验事项
’
中的
‘
布置
Backup
Pin
’
部分第
57
页
