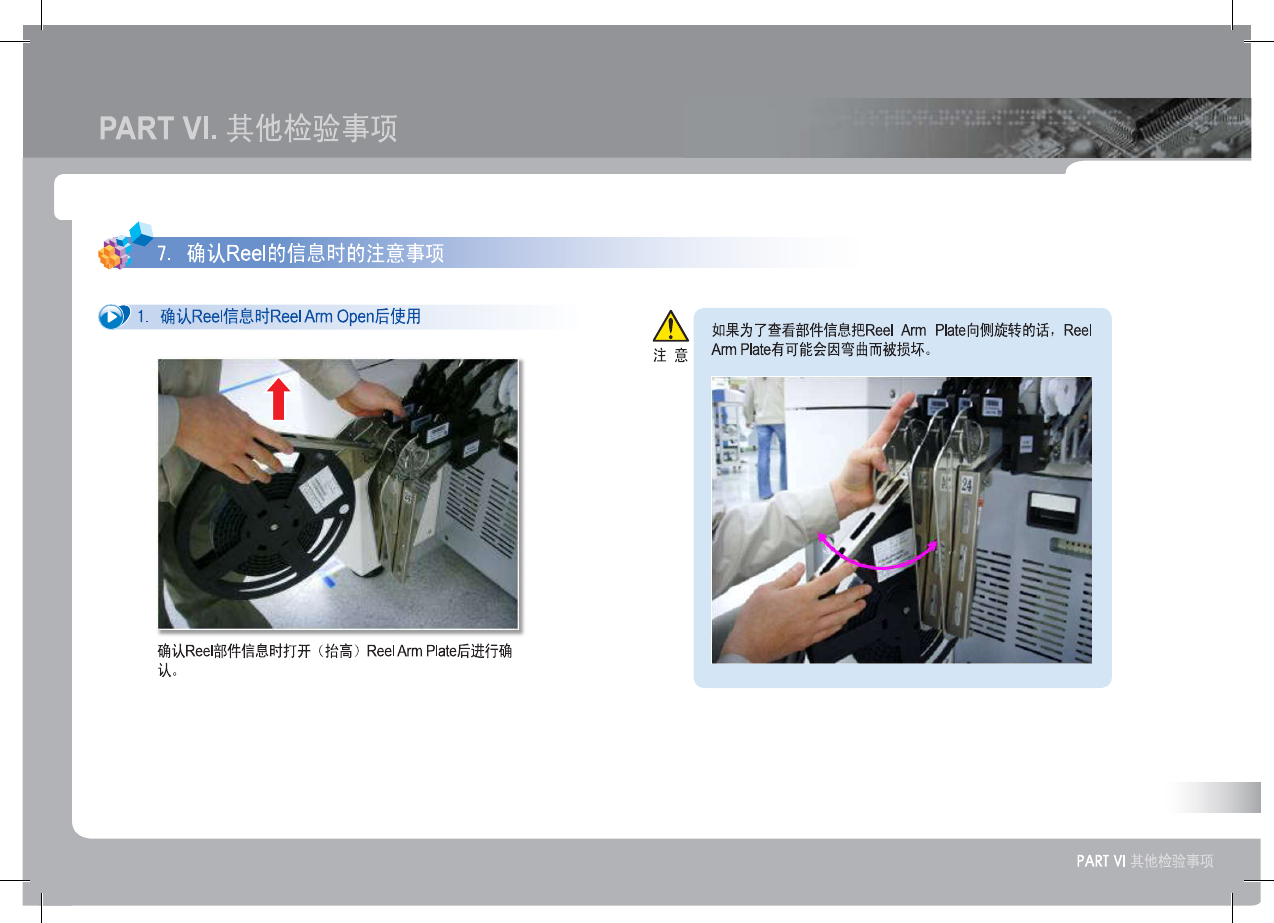

如果为了查看部件信息把
Reel
Arm
Plate
向侧旋转的话
，
Reel
Arm
Plate
有可能会因弯曲而被损坏
。
注意
m
确认
Ree
郁件信息时打开
（
抬高
）
Reel
Arm
Plate
后进行确
认
。
PART
VI
其他检验事项
JL
SM321(F) Operation Handbook
56
设置Backup Pin
警 告
PART
VI
.
其他检验事项
.

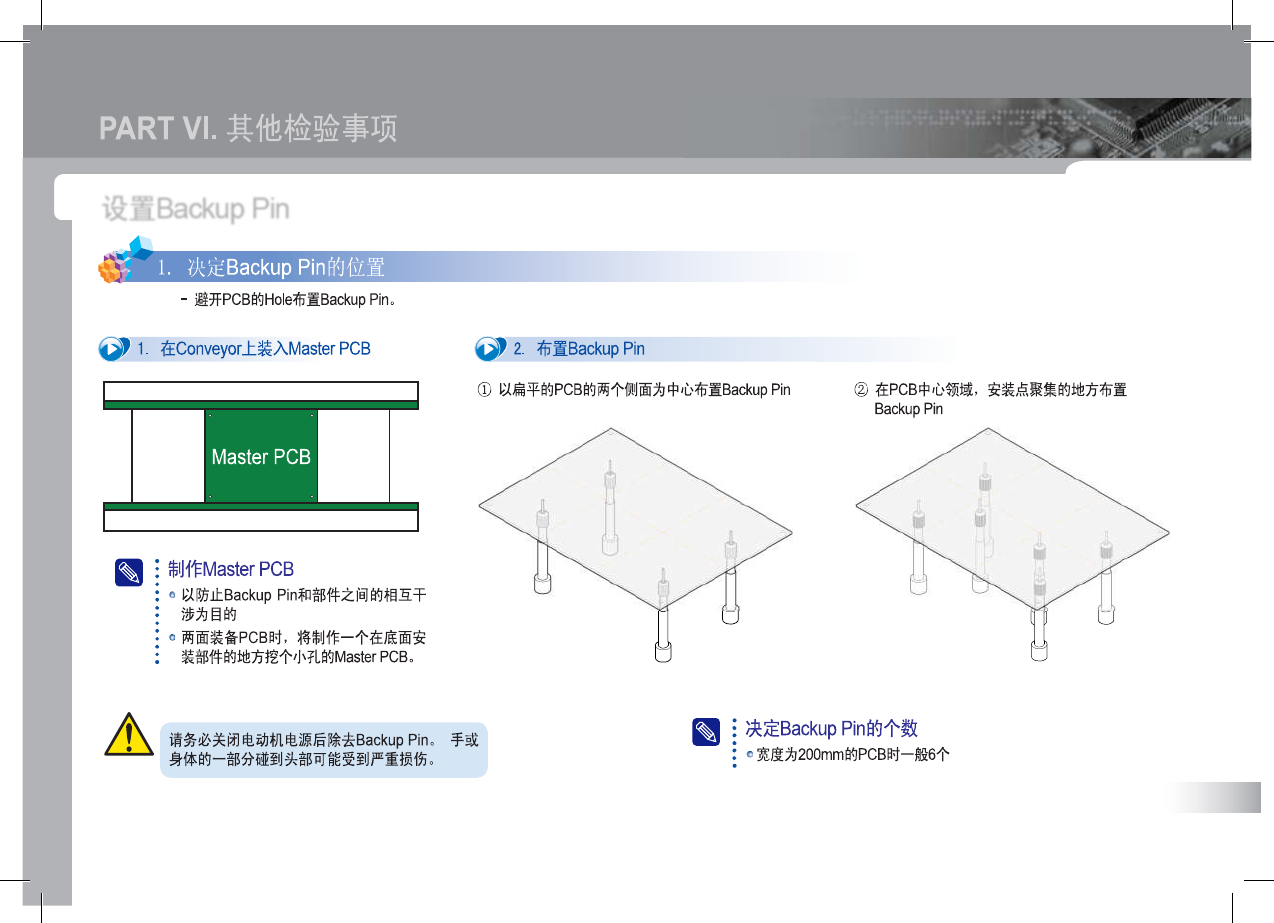

决定
Backup
Pin
的位置
-
避开
PCB
的
Hole
布置
Backup
Pin
。
2
.
布置
Backup
Pin
①
以扁平的
PCB
的两个侧面为中心布置
Backup
Pin
在
Conveyor
上装入
Master
PCB
②
在
PCB
中心领域
，
安装点聚集的地方布置
Backup
Pin
Master
PCB
圔
制作
Master
PCB
o
以防止
Backup
Pin
和部件之间的相互干
涉为目的
o
两面装备
PCB
时
，
将制作一个在底面安
装部件的地方挖个小孔的
Master
PCB
。
A
决定
Backup
Pin
的个数
o
宽度为
200
mm
的
PCB
时一般
6
个
请务必关闭电动机电源后除去
Backup
Pin
。
手或
身体的一部分碰到头部可能受到严重损伤
。
