10 WERKZEUGREINIGUNG - Schablonen, Carrier, Maschinenteile, Filter PSE M Serie: Perfekt für die Wartungsreinigung Die Systeme der PSE M Serie sind in ihrer Basisversion um- fassend ausgestattet und reinigen Schablonen (M…

In der Elektronikproduktion sind die Werkzeuge einer Vielzahl

von Verunreinigungen ausgesetzt. Die Systeme der AQUBE

MH Serie reinigen Carrier / Masken, ESD-Kisten, LP-Magazine,

Paletten, Maschinenteile und Kleinteile (Dreh- und Frästeile),

von Flussmittel, Öl, Staub und Fett.

Alle Systeme der neuen AQUBE

M Serie sind dabei äußerst

kompakt, bedienungs- und wartungsfreundlich, vorgerüstet für

erweitertes Wassermanagement und cyber-physikalisch bereit

für die smarte Fabrik (SF ready).

Die wichtigsten Features der AQUBE

MH Serie

• Zweitank-Kombisystem mit ClosedLoop Aufbereitung

• Intelligente Netzwerkkonnektivität für Industrie 4.0

• 101 frei wählbare Prozessprogramme

• Vollautomatischer 3 - 4Step Prozess

• Prozess und Wartungsintervalle SPS-gesteuert

• Reinigen bis 55 °C (Standard) und bis 80 °C (HT-Version)

• ClosedLoop Aufbereitung für Reinigungs- und Spülmedium

• Wasserwechsel für Spülwasser sowie Hebeanlage integriert

• Ereignisausgabe und intuitive Softwaresteuerung über

Touchscreen

• Traceability (SPC Scanner, Touch-Monitor, Industrie PC)

• Für WPSDIU (siehe S. 12) Abwasseraufbereitung vorgerüstet

• VARIccess

Zugänge für einfache Wartung

Die Systeme der AQUBE

MH Serie sind durch ihre flexiblen

Konfigurationsmöglichkeiten echte Allrounder für die vielfältigen

Anforderungen der Werkzeug- und Teilereinigung.

Ebenso flexibel sind die Möglichkeiten des Betriebsstoff-

einsatzes: Das jeweils optimal angepasste Reinigungsmedium

kann als Fertigmischung (RM ReadyMix) oder über die optionale

Nachdosierungseinheit als Konzentrat (CN Concentrate) einge-

setzt werden.

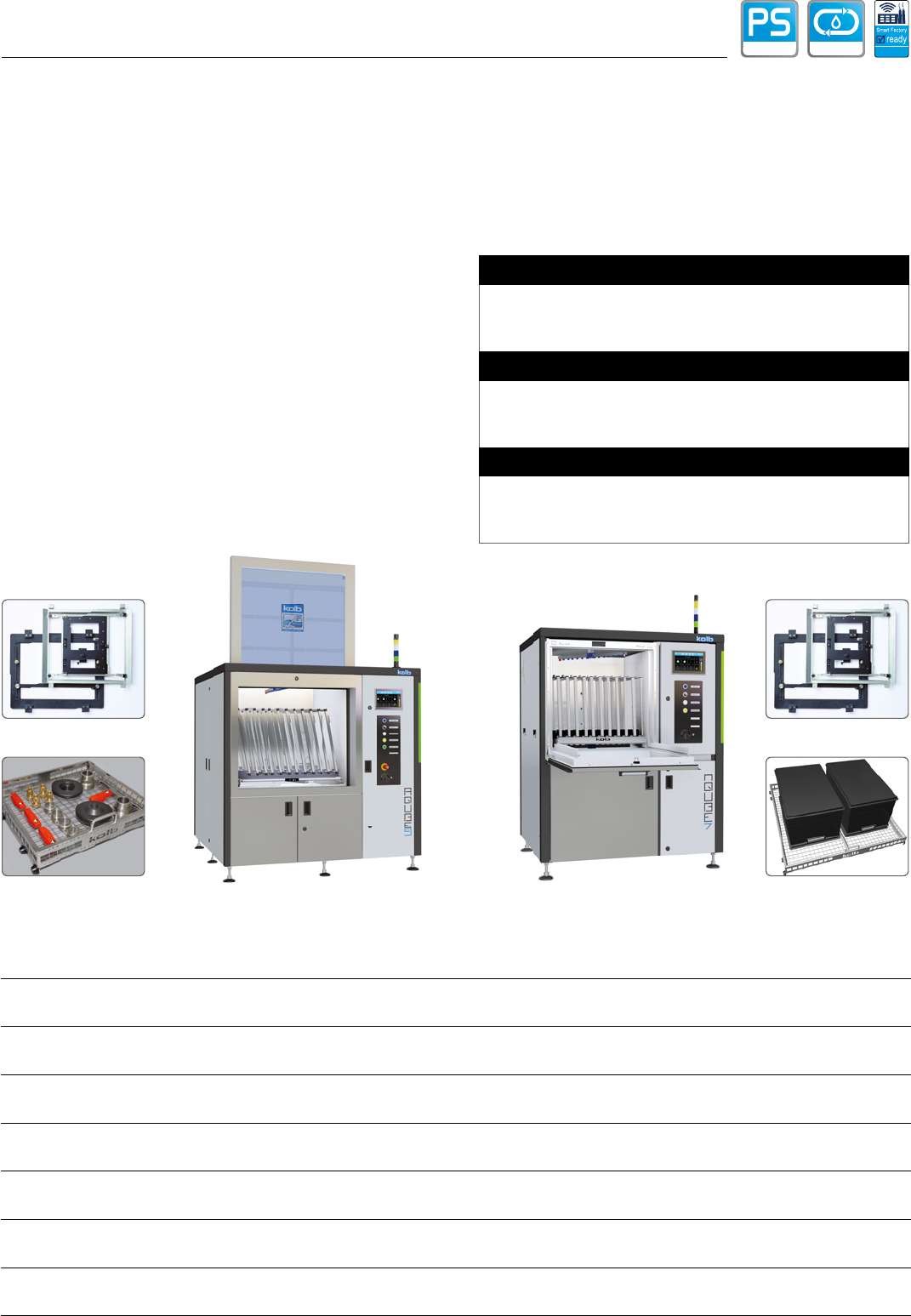

WERKZEUGREINIGUNG - Carrier, Magazine, Maschinenteile, Filter

AQUBE

MH Serie: einfach sauberes Werkzeug

ClosedLoopPowerSpray

PREMIUM

AQUBE

MH5

Kapazität: 7 Lötrahmen bis 560 x 490 mm oder bis zu 2

Waschkörbe, PolyPower

Druck, VMH

-Digital Heißlufttrock-

nung, Prozesskammer: 540 (B) x 590 (T) x 570 (H) mm

AQUBE

MH7

Kapazität: 11 Carrier bis 700 x 620 mm oder bis zu 3

Waschkörbe, PolyPower

Druck, VMH

-Digital Heißlufttrock-

nung, Prozesskammer: 700 (B) x 720 (T) x 710 (H) mm

AQUBE

MH9

Kapazität: 28 Lötrahmen bis 710 x 450 mm oder bis zu 4

Waschkörbe, PolyPower

Druck, VMH

-Digital Heißlufttrock-

nung, Prozesskammer: 970 (B) x 955 (T) x 900 (H) mm

Lötcarrier

ESD Boxen

Lötcarrier

Maschinenteile

AQUBE

MH7

kolb Systeme: solide - variabel - sicher - smart Weitere Informationen: www.kolb-ct.com

AQUBE

MH9

NOTIZEN

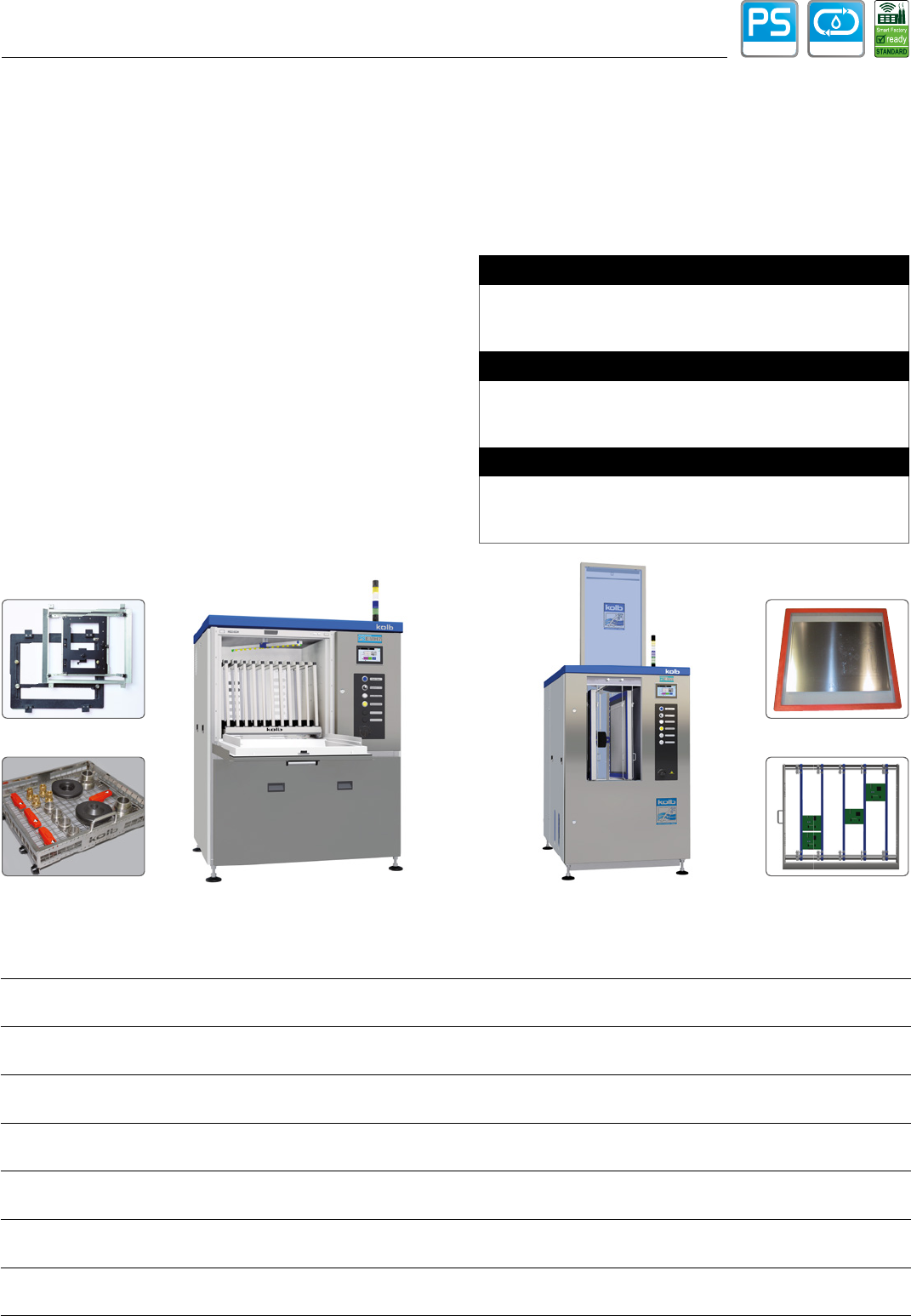

WERKZEUGREINIGUNG - Schablonen, Carrier, Maschinenteile, Filter

PSE M Serie: Perfekt für die Wartungsreinigung

Die Systeme der PSE M Serie sind in ihrer Basisversion um-

fassend ausgestattet und reinigen Schablonen (MV8), Carrier,

Masken, ESD-Kisten, Magazine, Paletten, Maschinenteile,

Klein-, Dreh- und Frästeile (MH5, MH7).

Die wichtigsten Features der PSE MH Systeme

• Zweitank-Kombisysteme für Lötcarrierreinigung

• 101 frei wählbare Prozessprogramme

• Vollautomatischer 3 - 4Step Prozess

• Prozess und Wartungsintervalle SPS-gesteuert

• Ereignisausgabe und Softwaresteuerung über Touchscreen

• Reinigen bis 55 °C (Standard) und bis 80 °C (HT-Version)

• ClosedLoop Aufbereitung für Reinigungs- und Spülmedium

• Wasserwechsel für Spülwasser sowie Hebeanlage integriert

• Traceability (Basic)

Die wichtigsten Features des PSE MV8 TWIN

• Zweitank-System mit zwei getrennten Kreisläufen

• TWIN-Slot für zwei Schablonen

• Kurze Taktzeit (ca. 7 min) je nach Verschmutzung

• ClosedLoop Aufbereitung für Reinigungs- und Spülmedium

• Dreistufiges Doppel-Feinfiltersystem 10 μm

• Prozess- und Wartungsintervalle SPS-gesteuert

• Ereignisausgabe und Softwaresteuerung über Touchscreen

• Wasserfreie Nutzung mit geeignetem Reinigungs- /

Spülmedium möglich

• Traceability (Basic)

Die PSE MH Systeme bieten Economy Allroundanlagen für

nahezu alle Anforderungen der Wartungsreinigung z.B. für von

Flussmittel, Öl, Staub und Fett verschmutzte Carrier / Masken,

ESD-Boxen, LP-Magazine, Paletten, Maschinenteile und sonsti-

ge Kleinteile (z.B. Dreh- und Frästeile).

Das PSE MV8 TWIN ist ein robustes PowerSpray

System für

die Reinigung von zwei Schablonen / Fehldruckrahmen bis 900

x 800 mm (35“ x 32“) in einem Reinigungstakt, das in kurzer

Taktzeit (ca. 7 - 10 min) exzellente Reinigungsresultate liefert.

ClosedLoopPowerSpray

kolb Systeme: solide - variabel - sicher - smart Weitere Informationen: www.kolb-ct.com

PSE MH5

Kapazität: 7 Lötcarrier bis 560 x 490 mm oder bis zu 2

Waschkörbe, VMH

Heißlufttrocknung

Prozesskammer: 540 (B) x 590 (T) x 570 (H) mm

PSE MH7

Kapazität: 11 Lötarrier bis 700 x 620 mm oder bis zu 3

Waschkörbe, VMH

Heißlufttrocknung

Prozesskammer: 700 (B) x 720 (T) x 710 (H) mm

PSE MV8 TWIN

2 Schablonen / Fehldruckrahmen bis 900 x 800 mm (35“ x

32“), 4 vertikale Sprührotoren, CWA

Verdichtertrocknung

Prozesskammer: 550 (B) x 875 (T) x 1000 (H) mm

Siebe / Sachablonen

Fehldrucke (unbestückt)

Lötcarrier

Maschinenteile

PSE MV8 TWINPSE MH7

NOTIZEN

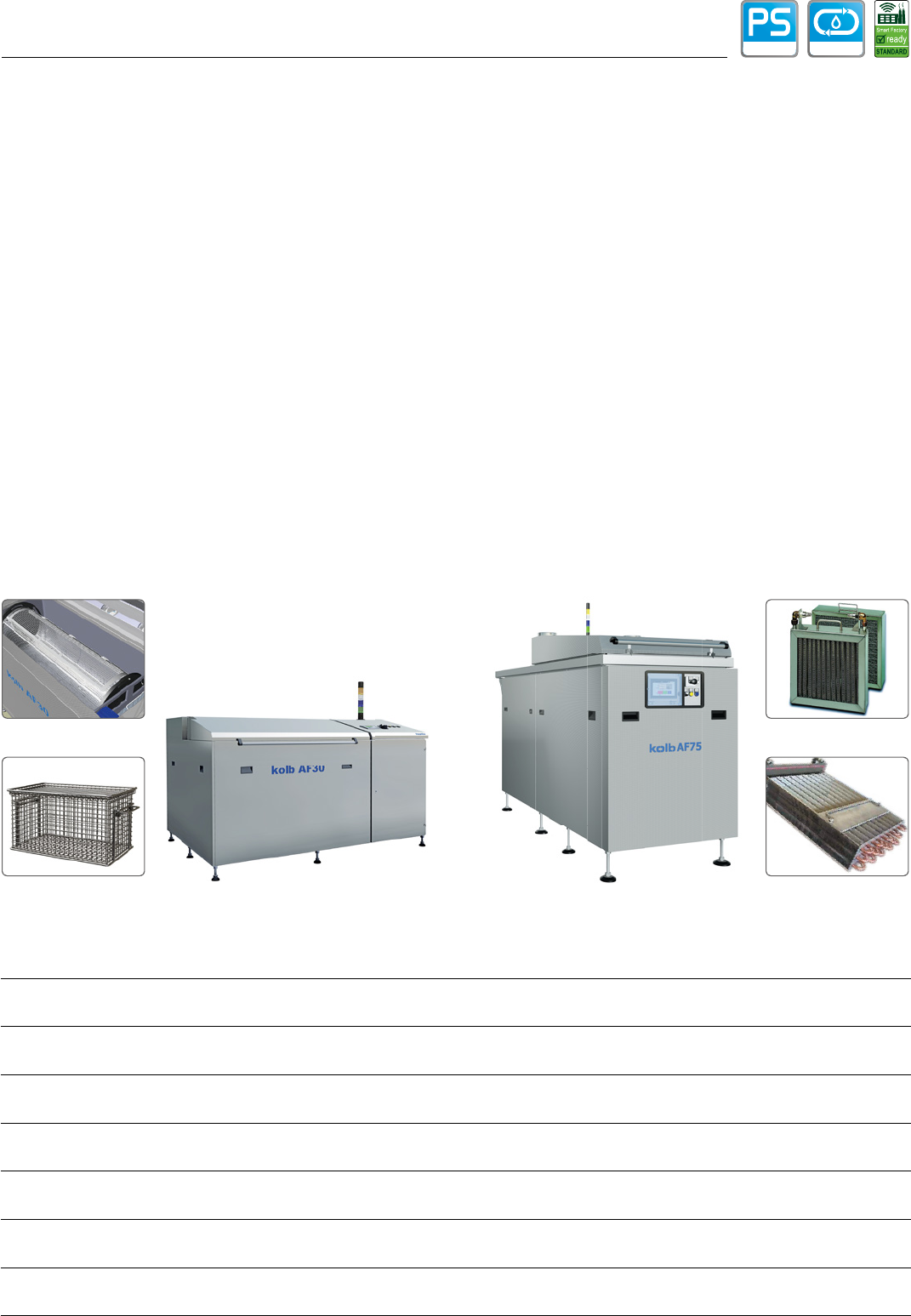

WERKZEUGREINIGUNG - Kondensatfilter, Maschinenteile, Schüttgut

Alle Systeme sind serienmäßig mit einer ClosedLoop Wieder-

aufbereitung sowohl für das Reinigungs- als auch für das

Spülmedium ausgestattet.

Die Modellvariante AF30P ist dabei speziell für die industrielle

Teilereinigung ausgelegt.

Die wichtigsten Features der AF20, AF30 (P), AF75 Systeme

• 200 l (AF20), 300 l (AF30), 750 l (AF75) Prozesskammer

• Zusätzliche Ultraschalleinheit (AF30 P)

• Mit Waschtrommel für Schüttgut erhältlich (AF30 P)

• AF75 mit externem 2 x 1.000 l IBC Tanksystem

• Einknopfbedienung - vollautomatisch

• Steuerung und Kontrolle über Touch-Monitor

• Kurze Taktzeiten, hohe Reinigungseffizienz

• Be- und Entladen in leerer Prozesskammer

• 3Step Automatikbetrieb: Reinigen - Spülen - Trocknen

• ClosedLoop Aufbereitung für Reinigungs- und Spülmedium

• Reinigungs- und Spülkreislauf mit Skimmer-Feinfiltration

• Automatischer Wasserwechsel für den Spülkreislauf

• Filterdrucküberwachung durch SPS

• Wartungs- und Ereignismeldungen SPS überwacht

• Automatische Nachdosierungseinheit als Option

• Stabiler VA-Rohrrahmen mit Edelstahl-Verkleidungen

• Prozesseinheiten aus elektrolyseresistenten Elementen

• Einfache und schnelle Wartung

• Traceability (Basic)

Die vollautomatischen kolb AF20, AF30 und AF75 Systeme

reinigen, spülen und trocknen das Reinigungsgut in einer Prozess-

kammer. Während der Beladung ist die Kammer leer und wird,

von einer SPS gesteuert, nach Einlegen des Reinigungsgutes

mit feinfiltriertem Reinigungsmedium aus dem Vorlagetank

geflutet. Das Reinigungsgut wird per AirFlow

Verfahren druck-

umflutet gereinigt und anschließend mit Nachspülmedium

gespült. Die Trocknung erfolgt über das im Kammerdeckel

integrierte HotSpeed Warmluft Trockenmodul. Alle Systeme ver-

fügen über eine permanente Skimmer-Feinfiltration sowohl im

Reinigungs- als auch im Spülkreislauf. Das Modell AF30 /AF30P

ist für WPSDIU (siehe S. 12) Abwasseraufbereitung vorgerüstet

Die Prozesskammer der Systeme kann dabei variabel für unter-

schiedliche Anforderungen genutzt werden:

• Die direkte Tauchreinigung in der Prozesskammer eignet

sich optimal z.B. für für Kondensatfilter oder Maschinenteile.

• Die Tauchreinigung in bis zu fünf in der Prozesskammer

rotierenden Drahtgitter-Waschkörben oder einer integrier-

baren Waschtrommel (AF30P) ist die perfekte Methode, um

Schüttgut, Dreh-, Fräs- oder Spritzteile zu waschen.

• Das speziell für die Massenreinigung von Kondensatfiltern

konstruierte AF75 kann mit dem PulseFlow

Verfahren dazu

externe Zyklone und Rohrleitungen reinigen.

AF Serie: Robuste TauchDruck-Umfluter

ClosedLoopPowerSpray

Kondensatfilter

Seho Filter

Waschtrommel

Rotationskorb

kolb Systeme: solide - variabel - sicher - smart Weitere Informationen: www.kolb-ct.com

AF75AF30
