7 Wirtschaftlich, effizient und mit hohem Durchsatz: Die neuen AQUBE ® MV Systeme reinigen bis zu vier Siebe, Schablonen in einem v ollautomatischen 4Step Prozess ( Reinigen, M ediumWipe ® , S pülen, patentierte CW A ® H…
6

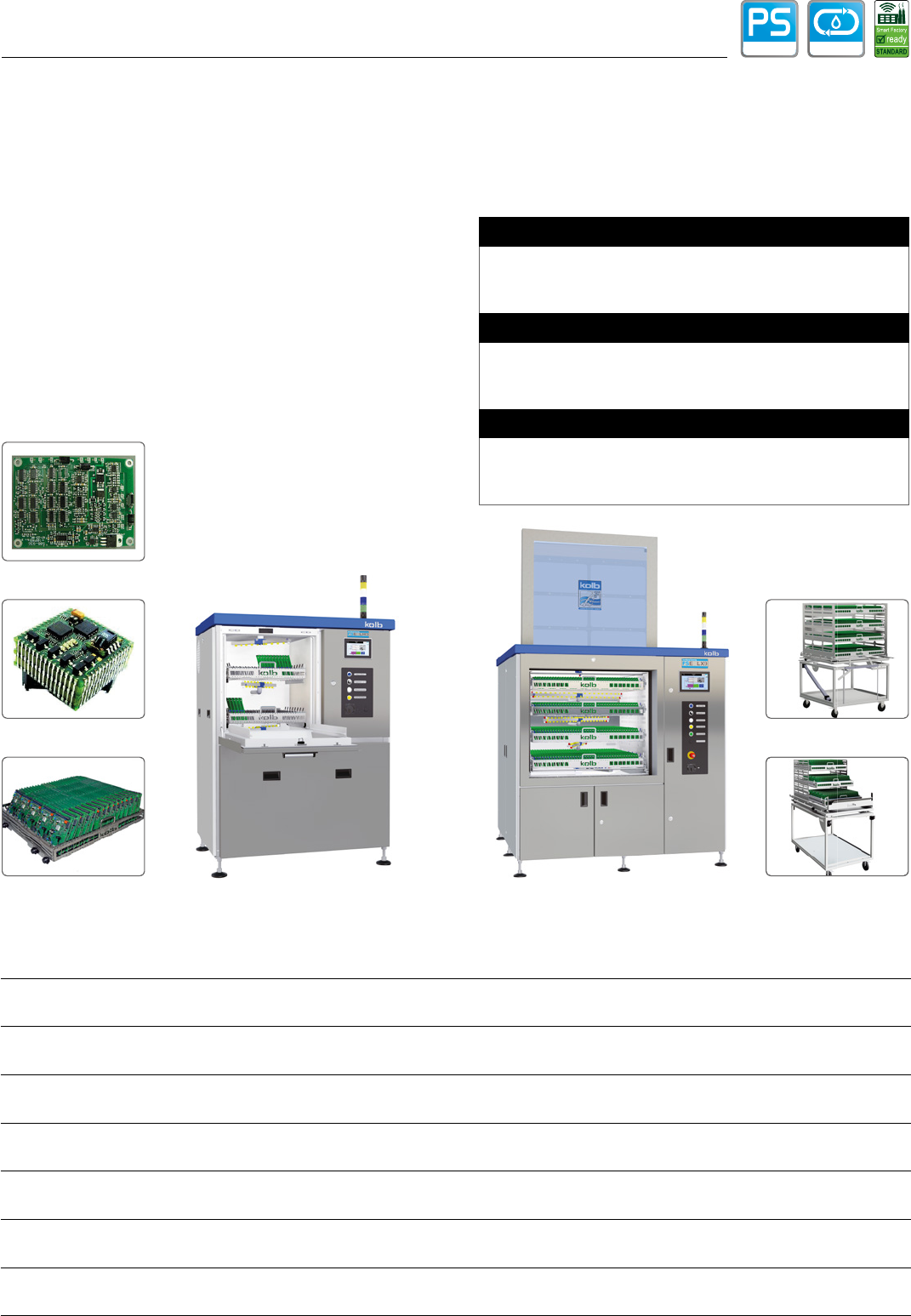

PRODUKTREINIGUNG - Baugruppen, Hybride, Fehldrucke
PSE L Serie: Robust, effizient, prozesssicher
ClosedLoopPowerSpray
®
Die kolb PSE Economy Linie ist eine Qualitätsserie
von weltweit führenden Reinigungssystemen, die sich
auf alle wesentlichen Kriterien für einen qualifizierten
Reinigungsprozess konzentriert und deshalb für attraktive
Anschaffungspreise steht.
Die kolb PSE L Serie bietet kompakte und robuste Batchcleaner
mit integrierten Prozesskreisläufen für die Feinreinigung von
Baugruppen, Hybriden etc. und bildet damit einen validen Teil
der Wertschöpfungskette.
Die wichtigsten Features der PSE L Serie
• Zwei- (LH5, LH7) und Dreitank- (LX9) Kombisysteme
mit drei (LH5, LH7) und vier (LX9) Kreisläufen
• 101 frei wählbare Prozessprogramme
• Bis 860 / 19m² Eurokarten in einem Reinigungszyklus (LX9)
• Relative Reinigungszeit pro Eurokarte: 8 Sekunden (LX9)
• Prozess und Wartungsintervalle SPS-gesteuert
• Reinigen bis 55 °C (Standard) und bis 80 °C (HT-Version)
• ClosedLoop Aufbereitung für
Reinigungs- und Spülmedium
• Automatische Regelung der Klarspül-
und Restionenqualität
• Ereignisausgabe und intuitive Soft-
waresteuerung über Touchscreen
• Traceability (Basic).
Alle Systeme der PSE L Serie sind äußerst kompakt, bedie-
nungsfreundlich und arbeiten in einem vollautomatischen 4Step
Prozess: Reinigen, Spülen (Trinkwasser), DI-Klarspülen mit
regelbarer DI- / VE-Wasser Aufbereitung und Trocknen mit
regelbarer Heißlufttrocknung. Das horizontale Rotorensystem
mit Asynchron-Sprührotoren verhindert Sprühschatten und sorgt
für gründlichste Reinigung auch feinster Verschmutzungen.
Baugruppen
Hybride / HDIs / SIPs
Waschauszug
kolb Systeme: solide - variabel - sicher - smart Weitere Informationen: www.kolb-ct.com
Schnellrüstwagen
2fach Schnellrüstwagen
PSE LH5
176 Eurokarten in zwei Waschauszügen, VMH
®
Heißluft-
trocknung (70 - 90 °C), 4 Rotoren, 1,1 m
2
Standfläche
Prozesskammer: 540 (B) x 590 (T) x 5700 (H) mm
PSE
®
LH7
540 Eurokarten in drei Waschauszügen, VMH
®
Heißluft-
trocknung (70 - 90 °C), 6 Rotoren, 1,6 m
2
Standfläche
Prozesskammer: 700 (B) x 720 (T) x 710 (H) mm
PSE
®
LX9
830 Eurokarten in vier Waschauszügen, VMH
®
Heißluft-
trocknung (70 - 90 °C), 8 Rotoren, 3 m
2
Standfläche
Prozesskammer: 970 (B) x 955 (T) x 900 (H) mm
PSE LH5 PSE LX9
NOTIZEN
7

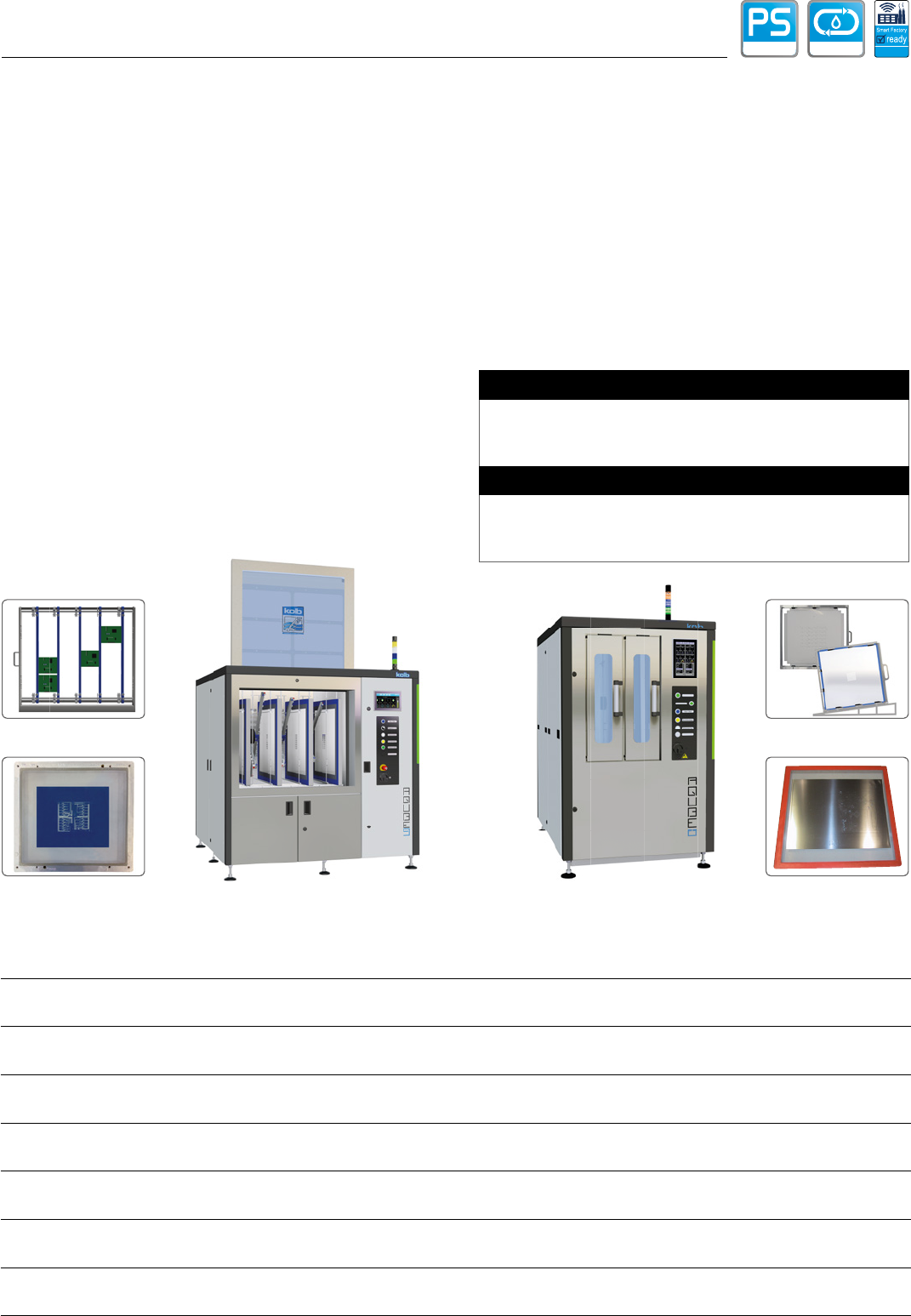

Wirtschaftlich, effizient und mit hohem Durchsatz: Die neuen
AQUBE
®
MV Systeme reinigen bis zu vier Siebe, Schablonen
in einem vollautomatischen 4Step Prozess (Reinigen,
MediumWipe
®
, Spülen, patentierte CWA
®
Hochleistungs-
Verdichtertrocknung).
Die wichtigsten Features der AQUBE
®
MV Serie
• Zweitank Systeme mit zwei getrennten Kreisläufen
• Intelligente Netzwerkkonnektivität für Industrie 4.0
• 101 frei wählbare Prozessprogramme
• Prozess und Wartungsintervalle SPS-gesteuert
• Wasserfreie Nutzung mit geeignetem Reinigungs- /
Spülmedium möglich
• ClosedLoop Aufbereitung für Reinigungs- und Spülmedium
• Vollautomatischer 4Step Prozessablauf
• Integrierte 4-fach LED-Wechsellichtleiste im Systemrahmen
zur Prozessstatusanzeige
• Ereignisausgabe und intuitive Softwaresteuerung über
Touchscreen
• Smart factory ready
• Traceability (SPC Scanner, Touch-Monitor, Industrie PC)
• MV9 QUAD für WPSDIU (siehe S. 12) Abwasseraufbereitung
vorgerüstet
VARIccess
®
Zugänge für einfache Wartung
• Extrem kompakt 2 m
2
(MV8) und 3 m
2
(MV9) Standfläche
WERKZEUGREINIGUNG - Siebe, Schablonen, PumpPrints
AQUBE
®
MV Serie: Doppelt bis vierfach gut
ClosedLoopPowerSpray
®
PREMIUM
Die Systeme der neuen AQUBE
®
MV Serie arbeiten in einem
vollautomatisch mit vertikalen Rotorensystemen mit bis zu acht
Asynchron-Sprührotoren, die für gleichmäßigen Sprühdruck auf
den Schablonen sorgen, Sprühschatten verhindern und auch
allerfeinste Verschmutzungen in den Apperturen reinigen.
Der AQUBE
®
MV8 sTWIN ist ein weltweit einzigartiges High
End Doppelkammer-System für die parallele oder sequenzielle
Reinigung von zwei Siebschablonen, das in kurzer Taktzeit
exzellente Reinigungsresultate liefert. Muss man bei gängigen
Anlagen mit zweifacher Beladung warten bis zwei Schablonen
zur Reinigung anstehen oder ein laufender Reinigungszyklus
beendet ist kann im AQUBE
®
MV8 sTWIN mit der Reinigung
einer Schablone sofort und mit der einer zweiten zeitversetzt
oder parallel begonnen werden.
Fehldrucke
Siebe
AQUBE
®
MV9 QUAD
kolb Systeme: solide - variabel - sicher - smart Weitere Informationen: www.kolb-ct.com
Schablonen
Sieb-Schablonen
AQUBE
®
MV8 sTWIN
AQUBE
®
MV9 QUAD
4 Siebe / Schablonen bis 800 x 940 mm (31,5“ x 37“), 8 ver-
tikale Sprührotoren, CWA
®
Verdichtertrocknung, Taktzeit
3 - 4 min, Prozesskammer: B 970, T 900, H 955 mm
AQUBE
®
MV8 sTWIN
2 Siebe / Schablonen bis 900 x 800 mm (35“ x 32“), 4 verti-
kale Sprührotoren, CWA
®
Verdichtertrocknung, Taktzeit
7 - 10 min, 2 Prozesskammern B 225, T 875, H 1000 mm
NOTIZEN
8

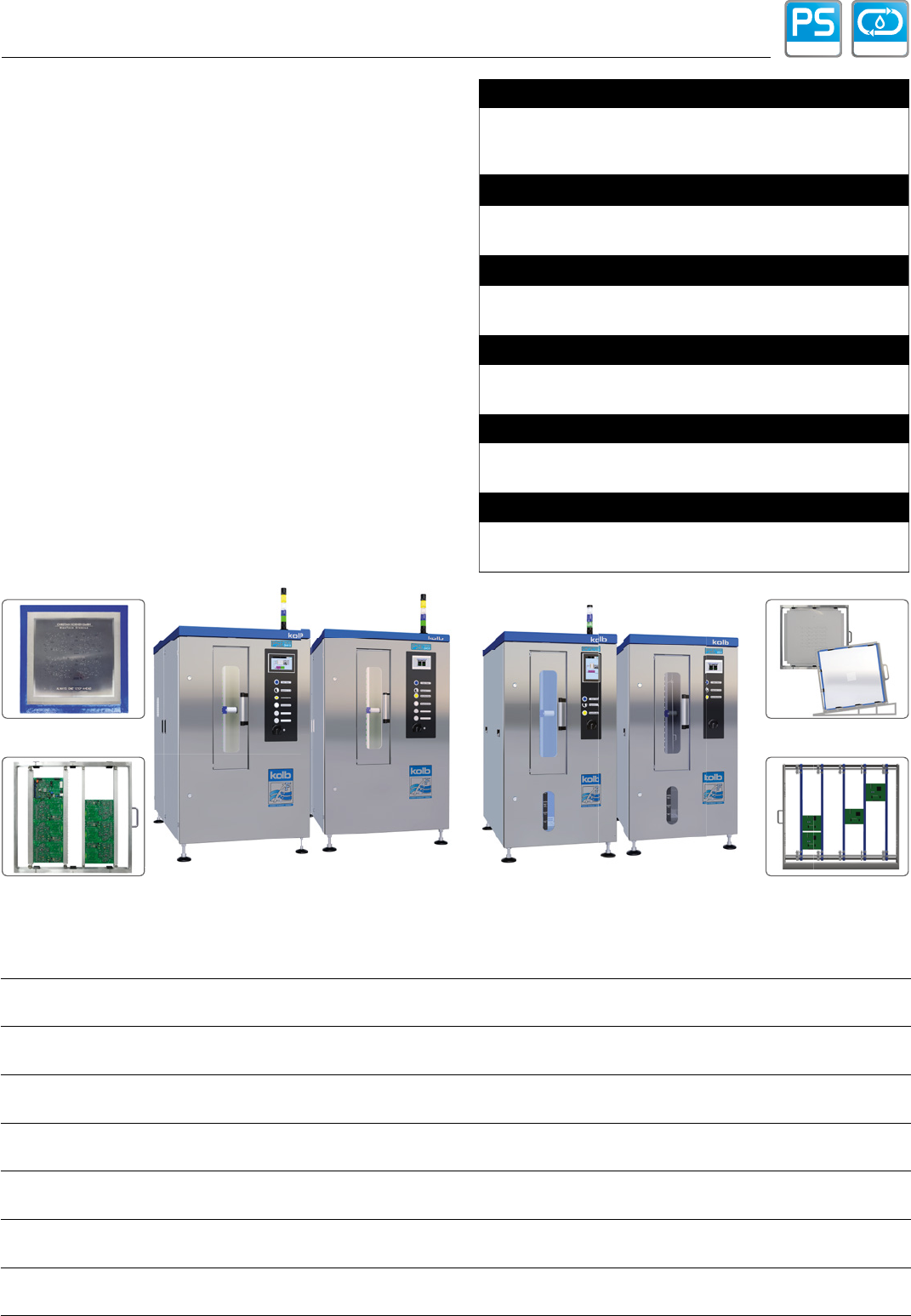

Siebe, Schablonen, PumpPrints, Baugruppen, Fehldrucke, Carrier
PSE 300 Serie: Profi-Einsteiger zum günstigen Preis
ClosedLoopPowerSpray
®
kolb Systeme: solide - variabel - sicher - smart Weitere Informationen: www.kolb-ct.com
Sieb-Schablonen
Baugruppen
Schablonen
Fehldrucke
PSE 300 VS
PSE 300 HD
PSE 300 2HY
PSE 300 2VL
PSE 300 2HD PSE 300 VL-RS
PSE 300 2HY
Hybridsystem für Baugruppen, Schablonen, Carrier, 3 - 5Step
Prozess: Reinigen, MediumWipe
®
, Spülen, DI-Klarspülen,
VMH
®
TurboDigital Heißlufttrocknung, PolyPower
®
Druck,
PSE 300 2VL
Zweitank Economy System mit zwei getrennten Kreisläufen.
4Step Prozess, CWA
®
Hochleistungs-Verdichtertrocknung
PSE 300 2HD
Zweitank Economy System mit zwei getrennten Kreisläufen.
3Step Prozess, HotSpeed Warmlufttrocknung
PSE 300 VL-RS
3Step Prozess CWA
®
Hochleistungs-Verdichtertrocknung,
Taktzeit < 10 Min., Eaton SPS mit 7“ Touchscreen
PSE 300 VS
2Step Prozess, CWA
®
Hochleistungs-Verdichtertrocknung,
Taktzeit < 12 Min., Eaton SPS mit 3,5“ Touchscreen
PSE 300 HD
2Step Prozess, HotSpeed Warmluft-Trocknung,
Taktzeit ca. 30 Min., Eaton SPS mit 3,5“ Touchscreen
Die PSE 300 Serie ist optimal ausgelegt für die Reinigung von
Sieben, Schablonen und Fehldrucken von SMD-Paste, SMD-
Kleber, Öl, Staub, Fett u.v.m.
Das PSE 300 2HY ist dabei das kompakteste multifunktionale
System seiner Klasse. Mit zwei Tanks und zwei Kreisläufen leistet
es zusätzlich zu den anspruchsvollen Werkzeugreinigungs-
aufgaben auch hochqualifizierte Produktreinigungsprozesse im
Bereich Baugruppen.
Die wichtigsten Features der PSE 300 Serie
• Zweitank-Systeme mit zwei Kreisläufen: 2VL, 2HY, 2HD
• Eintank-Kombisysteme: VL-RS, VS, HD
• ClosedLoop Aufbereitung Reinigen / Spülen: 2VL, 2HY, 2HD
• Wasserfrei, ohne Wasseranschluss betreibbar: VL-RS, VS, HD
• Integrierte Kaskaden-Sedimentfiltration:
VL-RS, VS, HD
• Vollautomatischer 2 - 5Step Prozess
• Reinigungsgut bis 780 x 950 mm / 31“ x 37,5“
• Kurze Taktzeiten
• Prozesszeiten SPS gesteuert
• Filter SPS überwacht
• Softwaresteuerung über Touchscreen
• Traceability mit SPC Scanner, Monitor, PC:
2VL, 2HY, VL-RS
• Edelstahlausführung, Prozesseinheiten aus elektrolyse-
resistenten Elementen
• Stationierung direkt neben dem Siebdrucker möglich
• Traceability (Basic): 2VL, 2HY, VL-RS
